スライドレール C2735AL フロントディスコネクト・ストップタイプ 3段引

カタログ |

通常単価(税別): 3,066円～3,667円

税込単価: 3,373円～4,034円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：4 日目

インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・レール...

用途
直線引き出し用
スライド方式
3段引
レール材質
鋼
定格荷重［2本使用時］（範囲） (N)
201～400
高さ (mm)
19.1
幅 (mm)
27
レール表面処理
光沢クロメート処理

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スライドレール C2735AL フロントディスコネクト・ストップタイプの仕様

スライドレール C2735AL フロントディスコネクト・ストップタイプイメージ

スライドレール C2735AL フロントディスコネクト・ストップタイプの寸法例

（単位：mm）

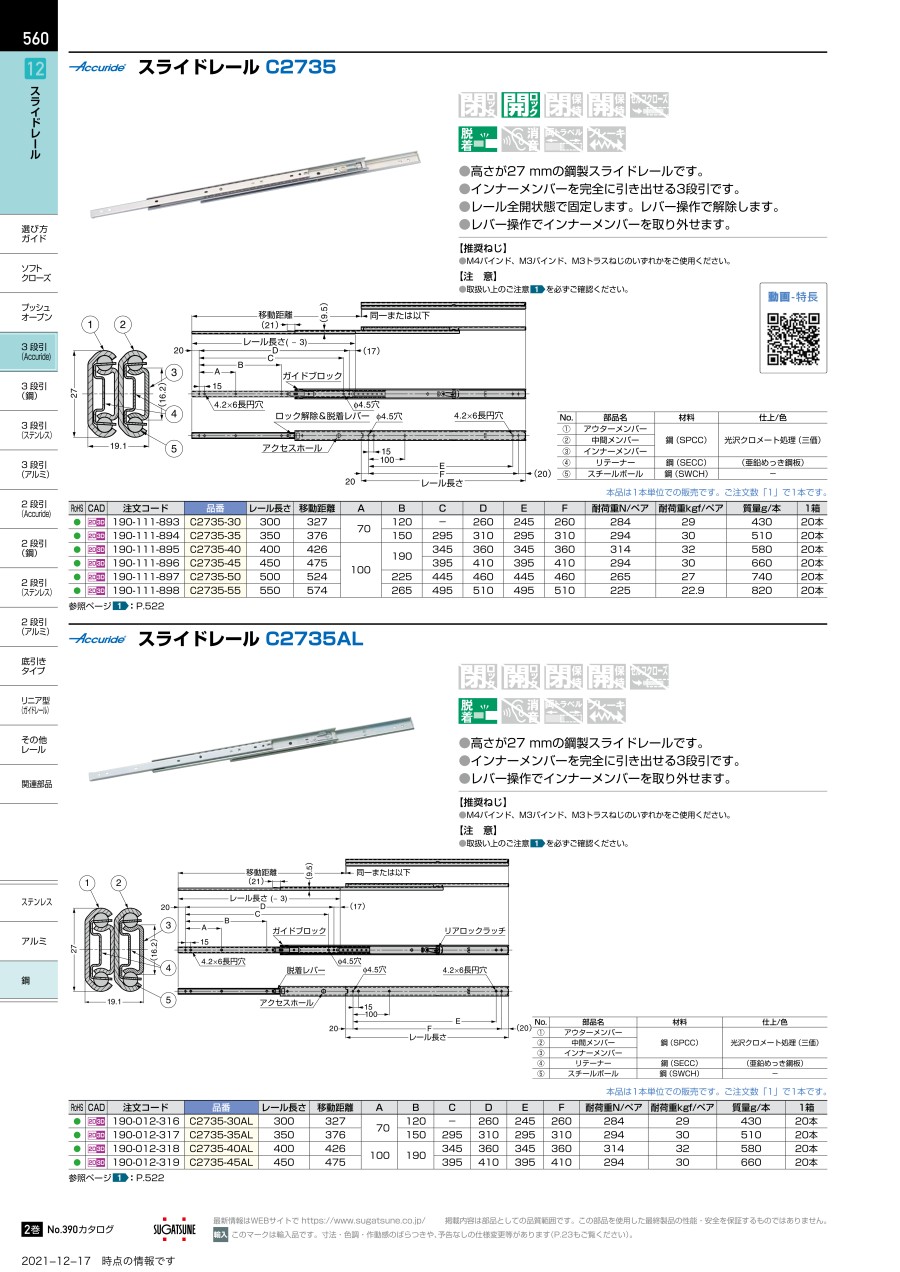

スライドレール C2735AL フロントディスコネクト・ストップタイプ寸法図1

スライドレール C2735AL フロントディスコネクト・ストップタイプ寸法図2

型番	部品名	材料	仕上／色
（1）	アウターレール	鋼	光沢クロメート処理
（2）	中間レール	鋼	光沢クロメート処理
（3）	インナーレール	鋼	光沢クロメート処理
（4）	リテーナー	鋼	（亜鉛めっき鋼板）
（5）	スチールボール	鋼	-

（単位：mm）

品番	レール長さ	移動距離	A	B	C	D	E	F	耐荷重N/ペア	耐荷重kgf/ペア	質量
C2735-30AL	300	327	70	120	-	260	245	260	284N/ペア	29kgf/ペア	0.86kg/ペア
C2735-35AL	350	376	70	150	295	310	295	310	294N/ペア	30kgf/ペア	1.01kg/ペア
C2735-40AL	400	426	100	190	345	360	345	360	314N/ペア	32kgf/ペア	1.16kg/ペア
C2735-45AL	450	475	100	190	395	410	395	410	294N/ペア	30kgf/ペア	1.31kg/ペア

注意・禁止事項

※ スライドレールはインナーレールとアウターレールの組み合わせを変えないでください。
※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。

この商品の推奨ねじ

M4バインド、M3バインド、M3トラスねじのいずれかを使用

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	327	300	284	10	1個
351～550	151～350	376	350	294	10	1個
351～550	351～550	426	400	314	10	1個
351～550	351～550	475	450	294	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,066円 ( 3,373円 )	4日目
3,263円 ( 3,589円 )	4日目
3,667円 ( 4,034円 )	4日目
3,500円 ( 3,850円 )	4日目

詳細情報

基本情報

基本情報

インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レールを全開にすると固定や保持はされずにストップします。
・レバー操作でインナーメンバーを取り外せます。
【用途】
・引き出しやユニットの移動に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
スライドレール 3506G
引き出しやユニットの移動に最適なスライドレールです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
