Accuride スライドレール C2731FL デュアルフリップロックタイプ
- 通常単価(税別)
- 3,995円～4,556円
- 税込単価
- 4,395円～5,012円
インナーレールを完全に引き出せる3段引のスライドレールです。【特長】・全開時と...
詳細情報を確認する商品情報
スライドレール（C2731FL）デュアルフリップロックタイプの特長

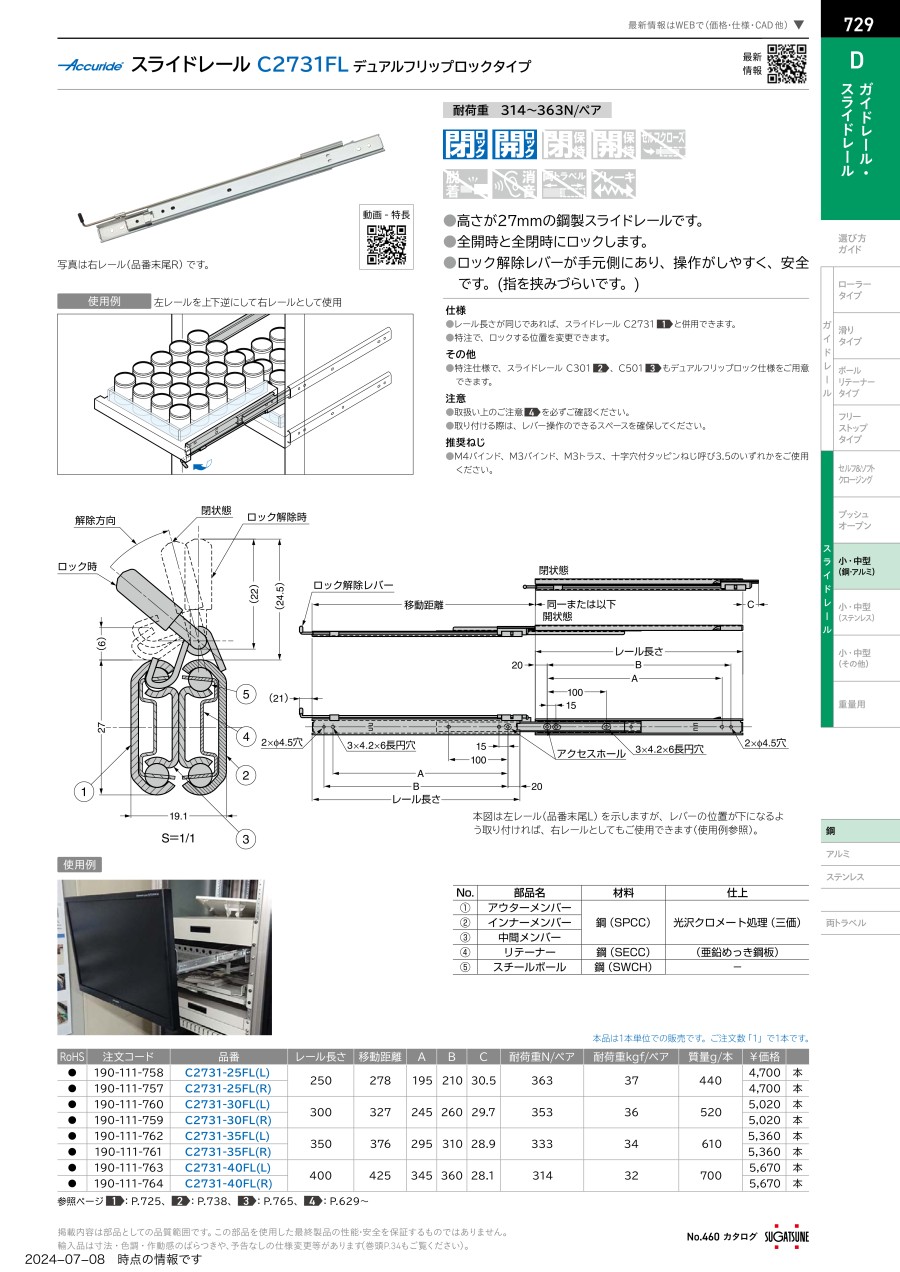

部品構成図
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | アウターメンバー | 鋼（SPCC） | 光沢クロメート処理（三価） |
| ② | インナーメンバー | ||
| ③ | 中間メンバー | ||
| ④ | リテーナー | 鋼（SECC） | （亜鉛めっき鋼板） |
| ⑤ | スチールボール | 鋼（SWCH） | － |
使用例
左レールを上下逆にして右レールとして使用
寸法図
本図は左レール（品番末尾L）を示す。
| 品番 | レール長さ | 移動距離 | A | B | C | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量kg/本 |
|---|---|---|---|---|---|---|---|---|
| C2731-25FL（L） | 250 | 278 | 195 | 210 | 30.5 | 363 | 37 | 0.44 |
| C2731-25FL（R） | ||||||||
| C2731-30FL（L） | 300 | 327 | 245 | 260 | 29.7 | 353 | 36 | 0.52 |
| C2731-30FL（R） | ||||||||
| C2731-35FL（L） | 350 | 376 | 295 | 310 | 28.9 | 333 | 34 | 0.61 |
| C2731-35FL（R） | ||||||||
| C2731-40FL（L） | 400 | 425 | 345 | 360 | 28.1 | 314 | 32 | 0.7 |
| C2731-40FL（R） |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,995円 ( 4,395円 ) | 4日目 |
4,400円 ( 4,840円 ) | 在庫品1日目当日出荷可能 |
4,556円 ( 5,012円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
インナーレールを完全に引き出せる3段引のスライドレールです。
【特長】
・全開時と全閉時にロックします。
・ロック解除レバーがインナーレールの先端付近（手元）にあり、ロック解除操作がよりしやすく、指先を挟みにくく安全です。
・レール長さが同じであれば、スライドレールC2731と併用できます。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器、ゲームマシンなどに適用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
