メカニカル部品技術窓口
スライドレール C3307
- 通常単価(税別)
- 11,645円～16,066円
- 税込単価
- 12,810円～17,673円
インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・レール...
詳細情報を確認する未確定：候補が7型番あります。
商品情報
スライドレール C3307の仕様
スライドレール C3307 イメージ
スライドレール C3307の寸法例
（単位：mm）
スライドレール C3307の寸法図
- ※ 図面の※印の穴は、C3307-12にはありません。
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| （2） | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| （3） | 中間レール | 鋼 | 光沢クロメート処理（三価） |
| （4） | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| （5） | スチールボール | 鋼 | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C3307-12 | 304.8 | 330 | - | - | - | 247.6 | 260.3 | 209.5 | 853N/ペア | 87kgf/ペア | 1.42kg/ペア |
| C3307-14 | 355.6 | 381 | - | - | 285.7 | 298.4 | 311.1 | 260.3 | 824N/ペア | 84kgf/ペア | 1.68kg/ペア |
| C3307-16 | 406.4 | 432 | - | - | 336.5 | 349.2 | 361.9 | 311.1 | 775N/ペア | 79kgf/ペア | 1.94kg/ペア |
| C3307-18 | 457.2 | 483 | 177.8 | 314.3 | 387.3 | 400 | 412.7 | 361.9 | 726N/ペア | 74kgf/ペア | 2.2kg/ペア |
| C3307-20 | 508 | 533 | 203.2 | 365.1 | 438.1 | 450.8 | 463.5 | 412.7 | 706N/ペア | 72kgf/ペア | 2.46kg/ペア |
| C3307-22 | 558.8 | 584 | 228.6 | 415.9 | 488.9 | 501.6 | 514.3 | 463.5 | 686N/ペア | 70kgf/ペア | 2.72kg/ペア |
| C3307-24 | 609.6 | 635 | 254 | 466.7 | 539.7 | 552.4 | 565.1 | 514.3 | 657N/ペア | 67kgf/ペア | 2.98kg/ペア |
| C3307-26 | 660.4 | 686 | 279.4 | 517.5 | 590.5 | 603.2 | 615.9 | 565.1 | 628N/ペア | 64kgf/ペア | 3.24kg/ペア |
| C3307-28 | 711.2 | 737 | 304.8 | 568.3 | 641.3 | 654 | 666.7 | 615.9 | 608N/ペア | 62kgf/ペア | 3.5kg/ペア |
注意・禁止事項
- ※ インナーレールとアウターレールの組み合わせを変えないでください。
- ※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
この商品の推奨ねじ
- M4バインド、またはM4トラスねじ
詳細情報
基本情報
インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レールを全開にすると、全開状態で固定されます。
・レバー操作で解除でき、同じレールでインナーメンバーを取り外せます。
【用途】
・引き出しやユニットの移動に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

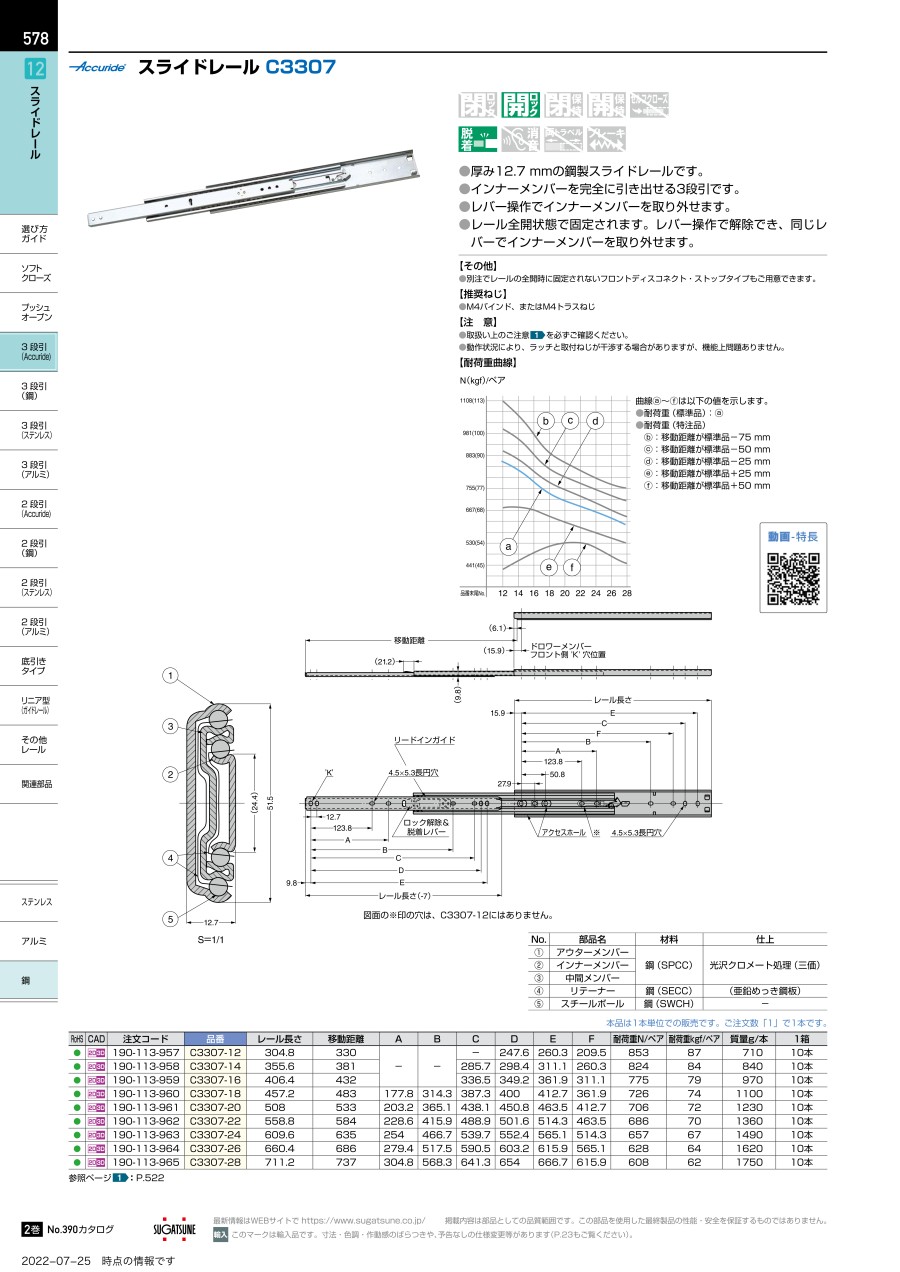

カタログ
