スガツネ工業

スライドレール C3300

Name: スライドレール C3300
Brand: スガツネ工業
SKU: 221000114393
Rating: 5 (2 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 4,286円～6,257円

税込単価: 4,715円～6,883円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

スライドレール重量用 5301

通常価格(税別)： 7,395円 (税込価格：8,135円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

ステンレス鋼製スライドレール TSS3

通常価格(税別)： 20,802円 (税込価格：22,882円)

通常出荷日：3 日目

インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・全開時...

詳細情報を確認する

用途
直線引き出し用
スライド方式
3段引
レール材質
鋼
高さ (mm)
12.7
幅 (mm)
51.5
レール表面処理
光沢クロメート処理

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スライドレール C3300の仕様

スライドレール C3300 イメージ

スライドレール C3300の寸法例

（単位：mm）

スライドレール C3300の寸法図1

スライドレール C3300の寸法図2

型番	部品名	材料	仕上
（1）	アウターレール	鋼	光沢クロメート処理（三価）
（2）	中間レール	鋼	光沢クロメート処理（三価）
（3）	インナーレール	鋼	光沢クロメート処理（三価）
（4）	リテーナー	鋼	（亜鉛めっき鋼板）
（5）	スチールボール	鋼	-

（単位：mm）

品番	レール長さ	移動距離	A	B	C	D	E	F	G	H	耐荷重N/ペア	耐荷重kgf/ペア	質量
C3300-12	304.8	330	76.2	177.8	228.6	254	88.9	177.8	241.3	266.7	853N/ペア	87kgf/ペア	1.42kg/ペア
C3300-14	355.6	381	101.6	215.9	279.4	304.8	101.6	215.9	292.1	317.5	824N/ペア	84kgf/ペア	1.68kg/ペア
C3300-16	406.4	432	114.3	241.3	330.2	355.6	127	241.3	342.9	368.3	775N/ペア	79kgf/ペア	1.94kg/ペア
C3300-18	457.2	483	139.7	279.4	381	406.4	139.7	279.4	393.7	419.1	726N/ペア	74kgf/ペア	2.2kg/ペア
C3300-20	508	533	152.4	317.5	431.8	457.2	152.4	317.5	444.5	469.9	706N/ペア	72kgf/ペア	2.46kg/ペア
C3300-22	558.8	584	177.8	355.6	482.6	508	177.8	342.9	495.3	520.7	686N/ペア	70kgf/ペア	2.72kg/ペア
C3300-24	609.6	635	190.5	381	533.4	558.8	190.5	381	546.1	571.5	657N/ペア	67kgf/ペア	2.98kg/ペア
C3300-26	660.4	686	203.2	419.1	584.2	609.6	203.2	419.1	596.9	622.3	628N/ペア	64kgf/ペア	3.24kg/ペア
C3300-28	711.2	737	228.6	457.2	635	660.4	228.6	444.5	647.7	673.1	608N/ペア	62kgf/ペア	3.5kg/ペア

注意・禁止事項

※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。

この商品の推奨ねじ

M4バインド、またはM4トラスねじ

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	801～1,000	330	305	853	10	1個
351～550	351～550	801～1,000	381	356	824	10	1個
351～550	351～550	601～800	432	406	775	10	1個
351～550	351～550	601～800	483	457	726	10	1個
351～550	351～550	601～800	533	508	706	10	1個
551～750	551～750	601～800	584	559	686	10	1個
551～750	551～750	601～800	635	610	657	10	1個
551～750	551～750	601～800	686	660	628	10	1個
551～750	551～750	601～800	737	711	608	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,602円 ( 5,062円 )	4日目
4,286円 ( 4,715円 )	4日目
4,897円 ( 5,387円 )	4日目
4,967円 ( 5,464円 )	4日目
4,790円 ( 5,269円 )	4日目
5,081円 ( 5,589円 )	4日目
5,780円 ( 6,358円 )	4日目
5,474円 ( 6,021円 )	4日目
6,257円 ( 6,883円 )	4日目

詳細情報

基本情報

基本情報

インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・全開時、全閉時の金属音を緩和する消音機構付です。
【用途】
・引き出しやユニットの移動に最適。

カタログ

商品TOP

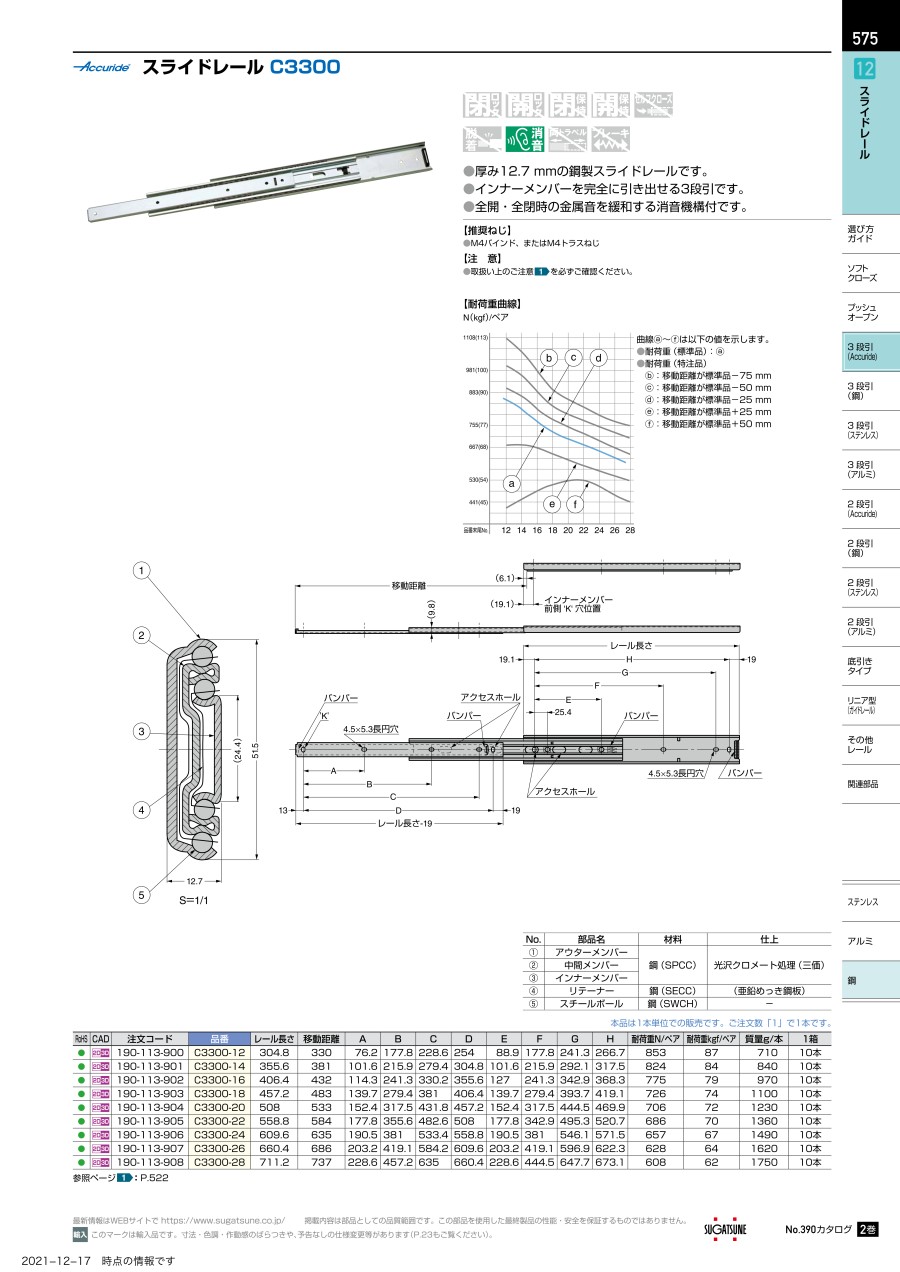

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
スライドレール 3506G
引き出しやユニットの移動に最適なスライドレールです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
