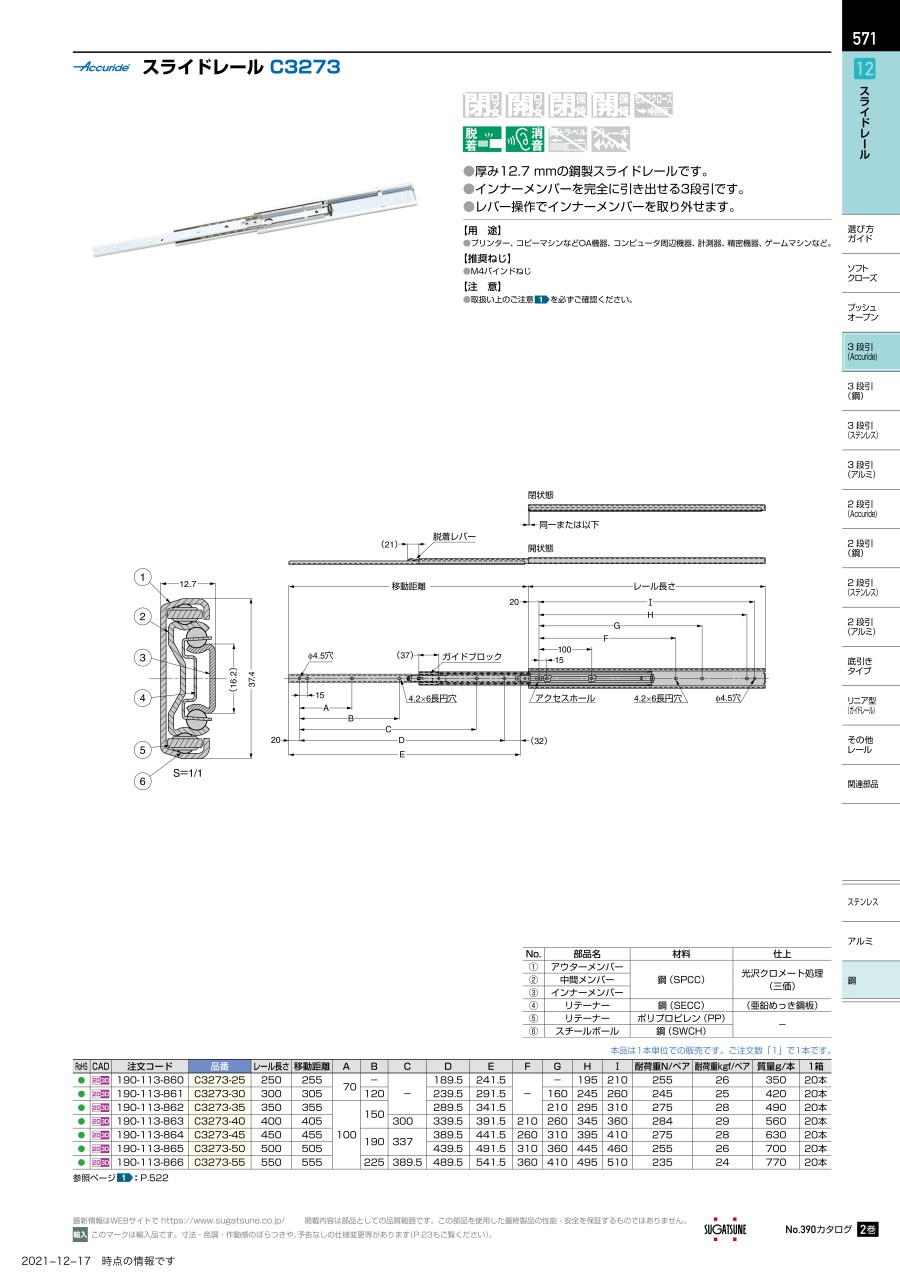

寸法図

品番	レール長さ	移動距離	A	B	C	D	E	F	G	H	I	耐荷重N/ペア	耐荷重kgf/ペア	質量kg/本
C3273-25	250	255	70	－	－	189.5	241.5	－	－	195	210	255	26	0.35
C3273-30	300	305	70	120		239.5	291.5		160	245	260	245	25	0.42
C3273-35	350	355	100	150		289.5	341.5		210	295	310	275	28	0.49
C3273-40	400	405		150	300	339.5	391.5	210	260	345	360	284	29	0.56
C3273-45	450	455		190	337	389.5	441.5	260	310	395	410	275	28	0.63
C3273-50	500	505		190	337	439.5	491.5	310	360	445	460	255	26	0.70
C3273-55	550	555		225	389.5	489.5	541.5	360	410	495	510	235	24	0.77

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

通常単価(税別) (税込単価)	通常出荷日

詳細情報

インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レバー操作でインナーメンバーを取り外せます。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器、ゲームマシンなどに適用。

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

スガツネ工業
オールステンレス鋼製スライドレール重量用 ESR5
引き出しやユニットの移動に最適で、3/4スライドの2段引重量用スライドレール。オールステンレス鋼製で耐食性に優れている。
スガツネ工業
スライドレール CBL-RA7R 超重量用
3段引の重量用スライドレールで、インナーメンバーを完全に引き出せる。全開時にレールを固定できる開時ロック機構、全閉時にレールを固定できる閉時ロック機構付きも用意可能。なお、レールの脱着は不可。
スガツネ工業
スライドレール 8908 重量用ロックイン・ロックアウト機構付
インナーレールを完全に引き出せる3段引きのスライドレールで、レール全閉時と全開時にロック（ロックイン・ロックアウト機構）。ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクション。

Accuride スライドレール C3273のレビュー

この商品のレビューはありません

Q荷重はどのくらいですか？

2本ペアで使用する場合の荷重をカタログに記載しています。必ず左右均等になるように使用してください。
