Accuride スライドレール C3271
- 通常単価(税別)
- 1,987円
- 税込単価
- 2,186円
インナーメンバーを完全に引き出せる3段引のスライドレール。【特長】・長さバリエ...

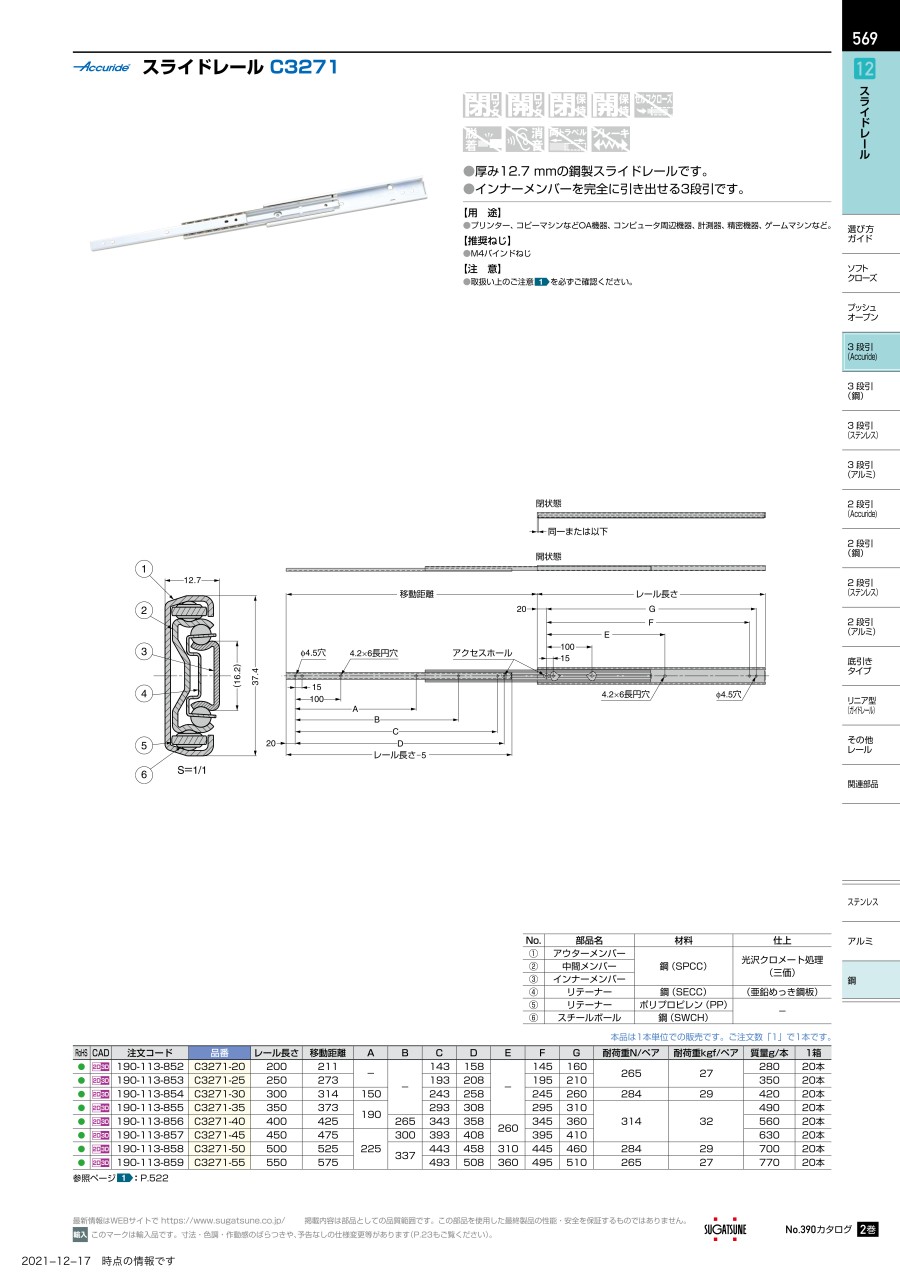

詳細情報を確認するC3271-45の仕様・寸法情報
商品情報
製品仕様
寸法図
構成図
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | 鋼（SPCC） | 光沢クロメート処理 （三価） |
| （2） | 中間メンバー | ||
| （3） | インナーメンバー | ||
| （4） | リテーナー | 鋼（SECC） | （亜鉛めっき鋼板） |
| （5） | リテーナー | ポリプロピレン（PP） | － |
| （6） | スチールボール | 鋼（SWCH） |
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量kg/本 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C3271-20 | 200 | 211 | － | － | 143 | 158 | － | 145 | 160 | 265 | 27 | 0.28 |
| C3271-25 | 250 | 273 | 193 | 208 | 195 | 210 | 0.35 | |||||
| C3271-30 | 300 | 314 | 150 | 243 | 258 | 245 | 260 | 284 | 29 | 0.42 | ||
| C3271-35 | 350 | 373 | 190 | 293 | 308 | 295 | 310 | 314 | 32 | 0.49 | ||
| C3271-40 | 400 | 425 | 265 | 343 | 358 | 260 | 345 | 360 | 0.56 | |||
| C3271-45 | 450 | 475 | 225 | 300 | 393 | 408 | 395 | 410 | 0.63 | |||
| C3271-50 | 500 | 525 | 337 | 443 | 458 | 310 | 445 | 460 | 284 | 29 | 0.70 | |
| C3271-55 | 550 | 575 | 493 | 508 | 360 | 495 | 510 | 265 | 27 | 0.77 |
詳細情報
基本情報
インナーメンバーを完全に引き出せる3段引のスライドレール。
【特長】
・長さバリエーションが豊富。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器、ゲームマシンなど。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
