Accuride スライドレール C301-1930【2個入り】
- 通常単価(税別)
- 9,455円～13,868円
- 税込単価
- 10,401円～15,255円
インナーメンバーを完全に引き出せる3段引のスライドレール。【特長】・インナーメ...
詳細情報を確認する商品情報

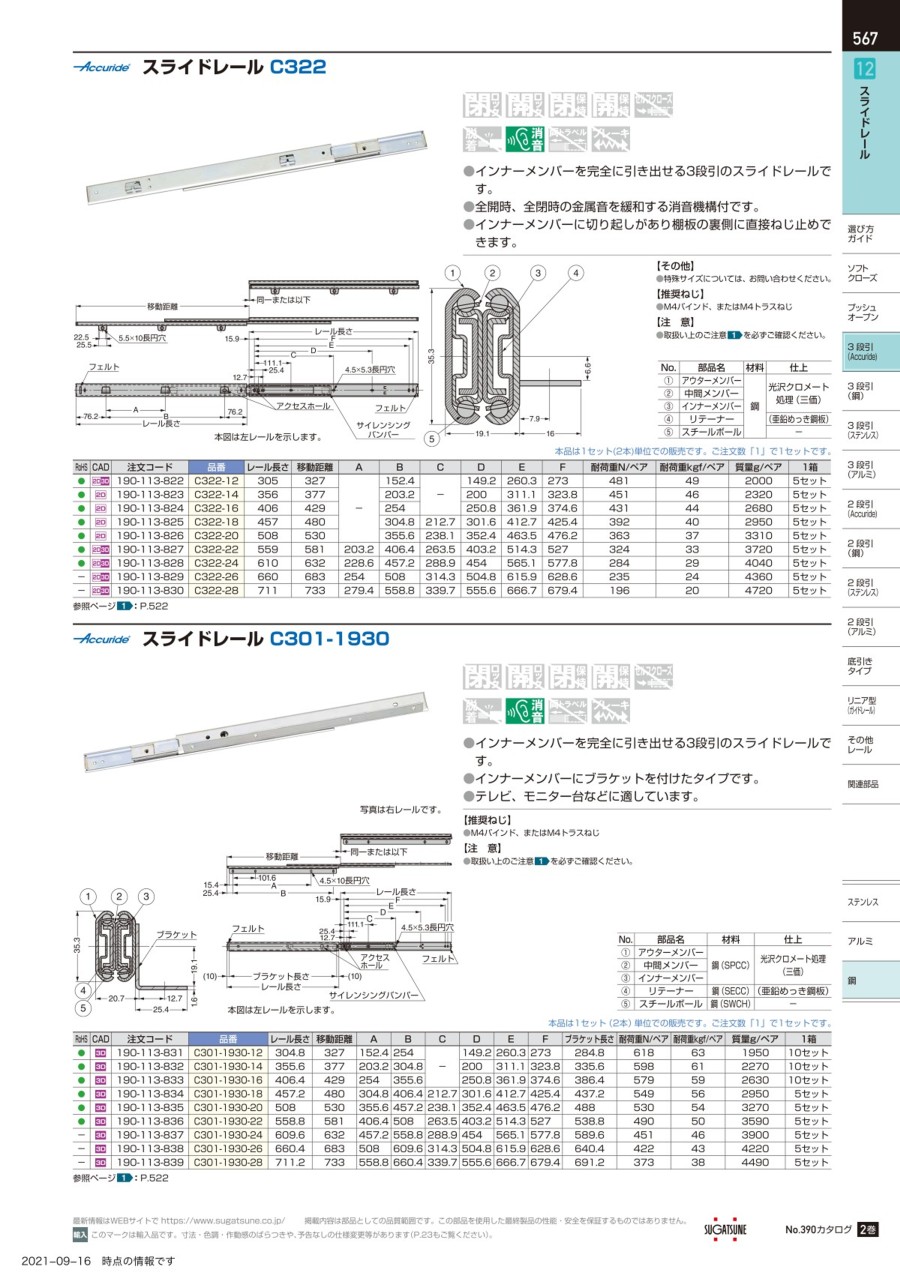

外形図
本図は左レールを示す
製品仕様
- 推奨ねじ：M4バインド、またはM4トラスねじ
| No. | 部品名 | 材 料 | 仕 上 |
|---|---|---|---|
| （1） | アウターメンバー | 鋼（SPCC） | 光沢クロメート処理（三価） |
| （2） | 中間メンバー | ||
| （3） | インナーメンバー | ||
| （4） | リテーナー | 鋼（SECC） | （亜鉛めっき鋼板） |
| （5） | スチールボール | 鋼（SWCH） | - |
規格表
| 型 番 | レール長さ | 移動距離 | A | B | C | D | E | F | ブラケット 長さ | 耐荷重 N/ペア | 耐荷重 kgf/ペア | 質 量 kg/ペア |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C301-1930-12 | 304.8 | 327 | 152.4 | 254 | - | 149.2 | 260.3 | 273 | 284.8 | 618 | 63 | 1.95 |
| C301-1930-14 | 355.6 | 377 | 203.2 | 304.8 | 200 | 311.1 | 323.8 | 335.6 | 598 | 61 | 2.27 | |
| C301-1930-16 | 406.4 | 429 | 254 | 355.6 | 250.8 | 361.9 | 374.6 | 386.4 | 579 | 59 | 2.63 | |
| C301-1930-18 | 457.2 | 480 | 304.8 | 406.4 | 212.7 | 301.6 | 412.7 | 425.4 | 437.2 | 549 | 56 | 2.95 |
| C301-1930-20 | 508 | 530 | 355.6 | 457.2 | 238.1 | 352.4 | 463.5 | 476.2 | 488 | 530 | 54 | 3.27 |
| C301-1930-22 | 558.8 | 581 | 406.4 | 508 | 263.5 | 403.2 | 514.3 | 527 | 538.8 | 490 | 50 | 3.59 |
| C301-1930-24 | 609.6 | 632 | 457.2 | 558.8 | 288.9 | 454 | 565.1 | 577.8 | 589.6 | 451 | 46 | 3.9 |
| C301-1930-26 | 660.4 | 683 | 508 | 609.6 | 314.3 | 504.8 | 615.9 | 628.6 | 640.4 | 422 | 43 | 4.22 |
| C301-1930-28 | 711.2 | 733 | 558.8 | 660.4 | 339.7 | 555.6 | 666.7 | 679.4 | 691.2 | 373 | 38 | 4.49 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,455円 ( 10,401円 ) | 4日目 |
9,724円 ( 10,696円 ) | 4日目 |
10,270円 ( 11,297円 ) | 4日目 |
10,447円 ( 11,492円 ) | 4日目 |
11,227円 ( 12,350円 ) | 4日目 |
11,437円 ( 12,581円 ) | 4日目 |
11,885円 ( 13,074円 ) | 4日目 |
12,784円 ( 14,062円 ) | 4日目 |
13,868円 ( 15,255円 ) | 4日目 |
カタログ
