スガツネ工業

スライドレール C2731

スライドレール C2731
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
1,997円～3,179円
税込単価
2,197円～3,497円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Accuride スライドレール C2731DIO ディテントイン・アウト機構付

スガツネ工業

Accuride スライドレール C2731DIO ディテントイン・アウト機構付
0
通常価格(税別)： 2,624円 (税込価格：2,886円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Accuride スライドレール C2731SC セルフクローズ機構付

スガツネ工業

Accuride スライドレール C2731SC セルフクローズ機構付
0
通常価格(税別)： 3,030円 (税込価格：3,333円)

通常出荷日：4 日目

インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・全開時...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が7型番あります。
数量：

商品情報

スライドレール C2731の仕様

スライドレール C2731 イメージ

スライドレール C2731 イメージ

※注文数1で、レールが１本納品されます。(写真は2本)

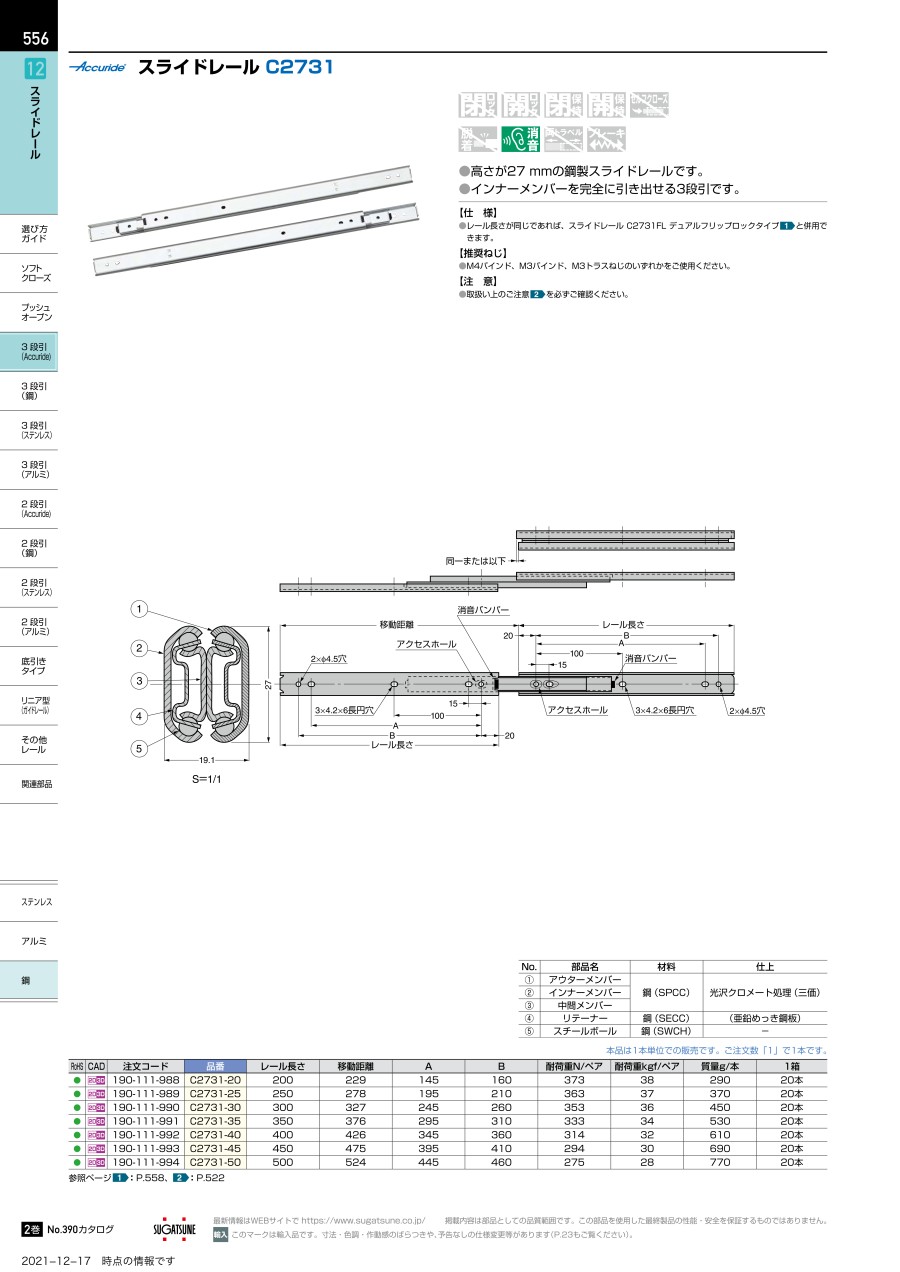

スライドレール C2731の寸法例



（単位：mm）



スライドレール C2731の寸法図1

スライドレール C2731の寸法図1

スライドレール C2731の寸法図2

スライドレール C2731の寸法図2

型番部品名材料仕上
（1）アウターレール鋼光沢クロメート処理（三価）
（2）インナーレール鋼光沢クロメート処理（三価）
（3）中間レール鋼光沢クロメート処理（三価）
（4）リテーナー鋼（亜鉛めっき鋼板）
（5）スチールボール鋼-



（単位：mm）



品番レール長さ移動距離AB耐荷重N/ペア耐荷重kgf/ペア質量
C2731- 20200229145160373380.58kg/ペア
C2731- 25250278195210363370.74kg/ペア
C2731- 30300327245260353360.9kg/ペア
C2731- 35350376295310333341.06kg/ペア
C2731- 40400426345360314321.22kg/ペア
C2731- 45450475395410294301.38kg/ペア
C2731- 50500524445460275281.54kg/ペア

注意・禁止事項

  • ※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。

この商品の推奨ねじ

  • M4バインド、M3バインド、M3トラスねじのいずれかを使用

型番リスト

表示件数
  • 1
    • 型番
    C2731-20
    C2731-25
    C2731-30
    C2731-35
    C2731-40
    C2731-45
    C2731-50

    ストローク（範囲）

    (mm)

    レール長さ（範囲）

    (mm)

    ストローク

    (mm)

    レール長さ

    (mm)

    定格荷重(2本使用時)

    (N)

    		RoHS?最小発注数量
    151～350
    151～350
    229
    200
    373
    10
    1個
    151～350
    151～350
    278
    250
    363
    10
    1個
    151～350
    151～350
    327
    300
    353
    10
    1個
    351～550
    151～350
    376
    350
    333
    10
    1個
    351～550
    351～550
    426
    400
    314
    10
    1個
    351～550
    351～550
    475
    450
    294
    10
    1個
    351～550
    351～550
    524
    500
    275
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,997円
    ( 2,197円 )
    在庫品1日目当日出荷可能
    2,389円
    ( 2,628円 )
    在庫品1日目当日出荷可能
    2,489円
    ( 2,738円 )
    在庫品1日目当日出荷可能
    2,739円
    ( 3,013円 )
    在庫品1日目当日出荷可能
    3,179円
    ( 3,497円 )
    在庫品1日目当日出荷可能
    2,889円
    ( 3,178円 )
    在庫品1日目当日出荷可能
    2,997円
    ( 3,297円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    インナーメンバーを完全に引き出せる3段引のスライドレールです。
    【特長】
    ・全開時、全閉時の金属音を緩和する消音機構付です。
    【用途】
    ・引き出しやユニットの移動に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スライドレール C2731のレビュー
    5平均満足度：5.02件のレビュー
    引き出しに使用
    5
    満足度：5.02020/10/19
    少し重たいものを入れる棚に使用しました。問題なく使用できました。
    0人が参考にしています。
    エア駆動の引き出しに使用
    5
    満足度：5.02019/05/28
    飛び出る長さが確保できとてもいい。 動きもスムーズで使いやすい。
    0人が参考にしています。
