Accuride スライドレール _C2431
- 通常単価(税別)
- 2,066円
- 税込単価
- 2,273円
インナーレールを完全に引き出せる3段引のスライドレールです。
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
C2431-50の仕様・寸法情報
用途
直線引き出し用
スライド方式
3段引
レール材質
[スチール] 鋼
ストローク（範囲）(mm)
351～550
レール長さ（範囲）(mm)
351～550
定格荷重［2本使用時］（範囲）(N)
～200
高さ(mm)
16
幅(mm)
20
レール表面処理
光沢クロメート処理
ストローク(mm)
526
レール長さ(mm)
500
定格荷重(2本使用時)(N)
127
商品情報
外形図
製品仕様
部品材料表
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| 1 | アウターメンバー | 鋼（SPCC） | 光沢クロメート処理（三価） |
| 2 | 中間メンバー | ||
| 3 | インナーメンバー | ||
| 4 | リテーナー | 鋼（SECC） | （亜鉛めっき鋼板） |
| 5 | スチールボール | 鋼（SWCH） | - |
規格表
性能・試験情報
耐荷重曲線
曲線a：標準品耐荷重
詳細情報
基本情報
インナーレールを完全に引き出せる3段引のスライドレールです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

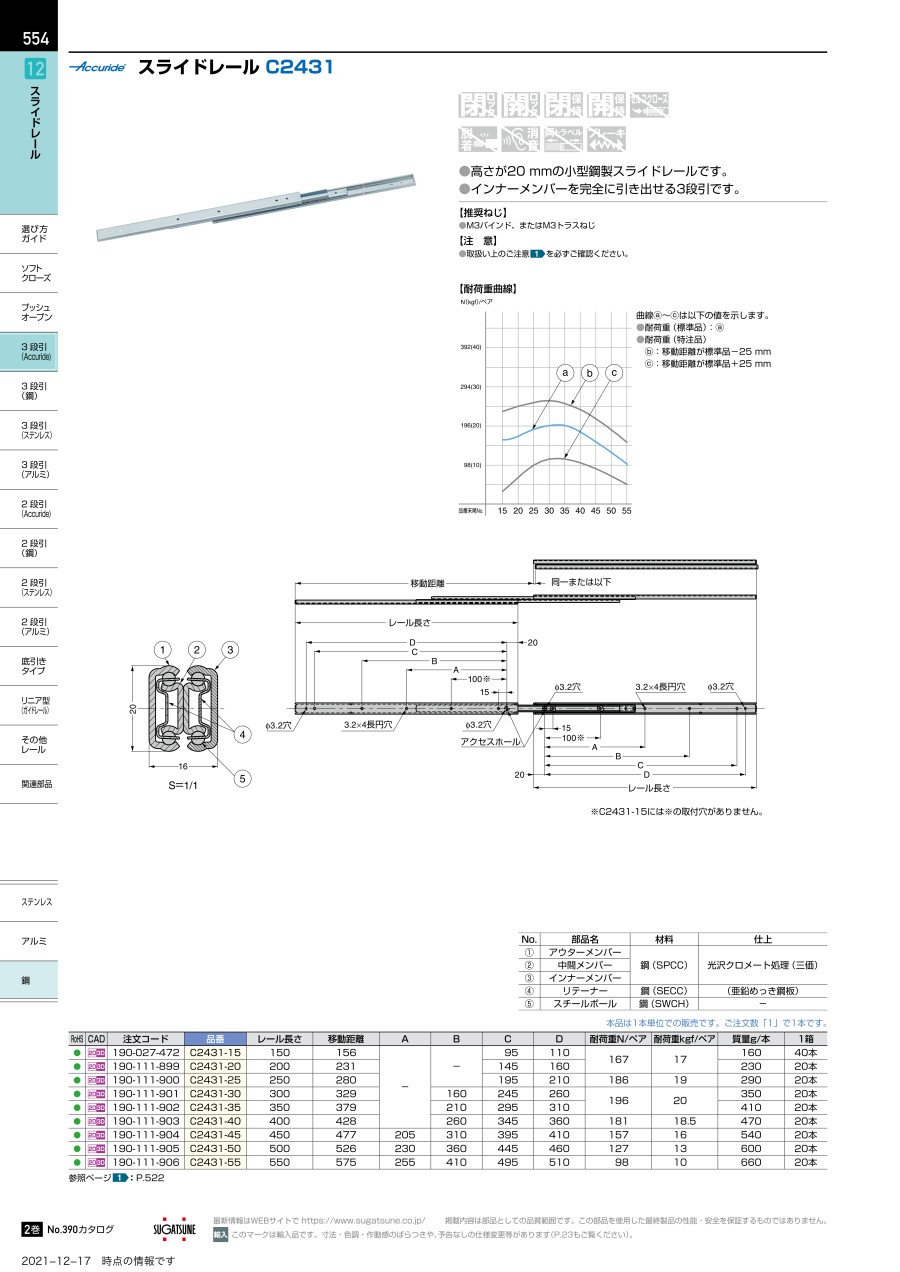

カタログ
類似品類似品をすべて見る
Accuride スライドレール _C2431の型番C2431-50のページです。
型番C2431-50に関する仕様情報を記載しております。
