Accuride スライドレール C2421

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 928円～1,387円

税込単価: 1,021円～1,526円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：3 日目～

3/4スライドの2段引スライドレールです。【特長】・長さバリエーションが豊富...

用途
直線引き出し用
スライド方式
2段引
レール材質
鋼
定格荷重［2本使用時］（範囲） (N)
～200
高さ (mm)
8
幅 (mm)
20
レール表面処理
光沢クロメート処理

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スライドレール（C2421）重量用の特長

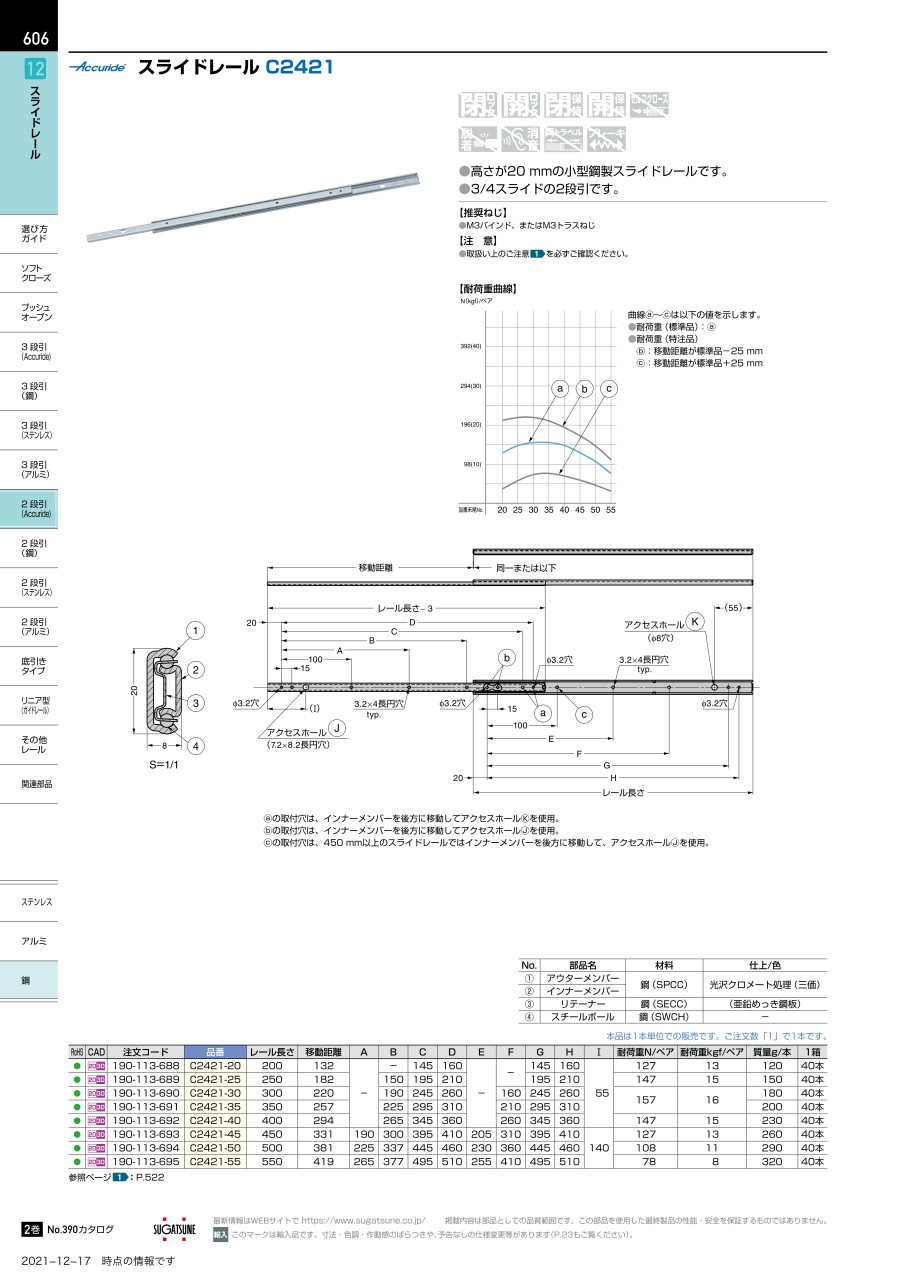

部品構成図

No.	部品名	材料	仕上/色
（1）	アウターメンバー	鋼（SPCC）	光沢クロメート処理（三価）
（2）	インナーメンバー	鋼（SPCC）	光沢クロメート処理（三価）
（3）	リテーナー	鋼（SECC）	（亜鉛めっき鋼板）
（4）	スチールボール	鋼（SWCH）	－

寸法図

aの取付穴は、インナーメンバーを後方に移動してアクセスホールKを使用。
bの取付穴は、インナーメンバーを後方に移動してアクセスホールJを使用。
cの取付穴は、450mm以上のスライドレールではインナーメンバーを後方に移動して、アクセスホールJを使用。

品番	レール長さ	移動距離	A	B	C	D	E	F	G	H	I	耐荷重N/ペア	耐荷重kgf/ペア	質量kg/本
C2421-20	200	132	－	－	145	160	－	－	145	160	55	127	13	0.12
C2421-25	250	182		150	195	210		－	195	210		147	15	0.15
C2421-30	300	220		190	245	260		160	245	260		157	16	0.18
C2421-35	350	257		225	295	310		210	295	310		157	16	0.20
C2421-40	400	294		265	345	360		260	345	360		147	15	0.23
C2421-45	450	331	190	300	395	410	205	310	395	410	140	127	13	0.26
C2421-50	500	381	225	337	445	460	230	360	445	460		108	11	0.29
C2421-55	550	419	265	377	495	510	255	410	495	510		78	8	0.32

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

～150	151～350	132	200	127	10	1個
151～350	151～350	182	250	147	10	1個
151～350	151～350	220	300	157	10	1個
151～350	151～350	257	350	157	10	1個
151～350	351～550	294	400	147	10	1個
151～350	351～550	331	450	127	10	1個
351～550	351～550	381	500	108	10	1個
351～550	351～550	419	550	78	10	1個

通常単価(税別) (税込単価)	通常出荷日

945円 ( 1,040円 )	在庫品1日目当日出荷可能
928円 ( 1,021円 )	4日目
998円 ( 1,098円 )	在庫品1日目当日出荷可能
1,097円 ( 1,207円 )	在庫品1日目当日出荷可能
1,197円 ( 1,317円 )	4日目
1,387円 ( 1,526円 )	4日目
1,248円 ( 1,373円 )	4日目
1,340円 ( 1,474円 )	4日目

詳細情報

基本情報

基本情報

3/4スライドの2段引スライドレールです。
【特長】
・長さバリエーションが豊富です。
・推奨ねじ：M3バインド、またはM3トラスねじです。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器、ゲームマシンなどに適用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
オールステンレス鋼製スライドレール重量用 ESR5
引き出しやユニットの移動に最適で、3/4スライドの2段引重量用スライドレールです。オールステンレス鋼製で耐食性に優れています。
スガツネ工業
スライドレール CBL-RA7R 超重量用
3段引の重量用スライドレールで、インナーメンバーを完全に引き出せます。全開時にレールを固定できる開時ロック機構、全閉時にレールを固定できる閉時ロック機構付きも用意可能。なお、レールの脱着は不可。
スガツネ工業
スライドレール 8908 重量用ロックイン・ロックアウト機構付
インナーレールを完全に引き出せる3段引きのスライドレールで、レール全閉時と全開時にロックします（ロックイン・ロックアウト機構）。ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクションです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
