スガツネ工業

スライドレール 4608【2個入り】

Name: スライドレール 4608【2個入り】
Brand: スガツネ工業
SKU: 221000114269
Rating: 5 (2 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 2,550円～4,597円

税込単価: 2,805円～5,057円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

LAMP スライドレール 3618 軽量用

4.9

通常価格(税別)： 998円 (税込価格：1,098円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

オールステンレス鋼製スライドレール SNS35D

通常価格(税別)： 4,131円 (税込価格：4,544円)

通常出荷日：在庫品1日目

【特長】・インナーメンバーを完全に引き出せる3段引のスライドレールです。・レバ...

詳細情報を確認する

用途
直線引き出し用
スライド方式
3段引
レール材質
鋼
高さ (mm)
12.7
幅 (mm)
45.4
レール表面処理
光沢クロメート処理

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

引き出しやユニットの移動に最適なスライドレール

商品外観

推奨ねじ

板金用取付ねじ：M4小ねじ（皿頭以外）
木板用取付ねじ：呼び4タッピンねじ（皿頭以外）

製品仕様

寸法、部品名

寸法図

No.	部品名	材料	仕上
①	アウターメンバー	鋼	光沢クロメート処理 (三価）
②	中間メンバー
③	インナーメンバー
④	リテーナー		(亜鉛めっき鋼板）
⑤	スチールボール		—

品番	レ-ル長さ	移動距離	A	B	C	D	E	F	G	H	I	耐荷重N/ペア	耐荷重kgf/ペア	質量kg/ベア
4608-10	250	254	—	—	—	—	—	192	—	—	—	519	53	0.73
4608-12	300	305						242	224			510	52	0.88
4608-14	350	356						292				480	49	1.02
4608-16	400	406			320			342		320		461	47	1.17
4608-18	450	457	128		320			392		352		441	45	1.31
4608-20	500	508			352			442		416		412	42	1.46
4608-22	550	559			—	416		492		352	448	392	40	1.61
4608-24	600	610						542			480	372	38	1.75
4608-26	650	660		224			544	592			544	343	35	1.9
4608-28	700	711		224			544	642			544	323	33	2.06

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	401～600	254	250	519	10	1パック 2個入り
151～350	151～350	401～600	305	300	510	10	1パック 2個入り
351～550	351～550	401～600	406	400	461	10	1パック 2個入り
351～550	351～550	401～600	508	500	412	10	1パック 2個入り
551～750	551～750	201～400	610	600	372	10	1パック 2個入り
551～750	551～750	201～400	711	700	323	10	1パック 2個入り

通常単価(税別) (税込単価)	通常出荷日

2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
3,060円 ( 3,366円 )	在庫品1日目当日出荷可能
3,697円 ( 4,067円 )	在庫品1日目当日出荷可能
3,997円 ( 4,397円 )	在庫品1日目当日出荷可能
4,397円 ( 4,837円 )	在庫品1日目当日出荷可能
4,597円 ( 5,057円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・インナーメンバーを完全に引き出せる3段引のスライドレールです。
・レバー操作でインナーメンバーを取り外せます。
・レール全閉時に、その状態を簡易的に保持します。
【用途】
・引き出しやユニットの移動に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

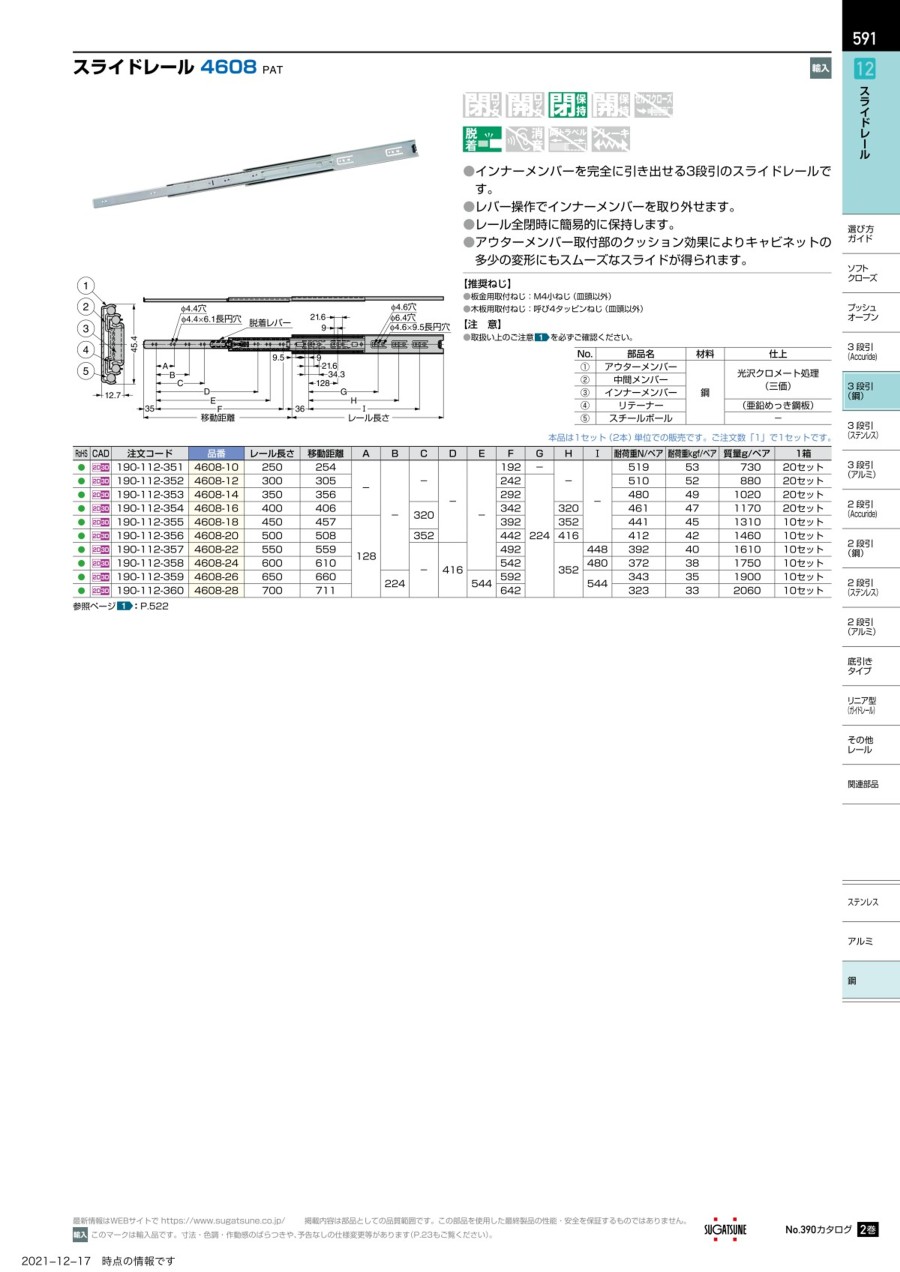

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドレール 4608のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

スライドレール

満足度：5.02020/07/31

耐荷重も結構あっていいですレールが取り外せるので取り付けもやりやすいです

0人が参考にしています。

オリジナル製品に使用

満足度：5.02020/07/01

当社で製作しているオリジナル製品に使用しています。オリジナル製品の中で、デスク等の引き出し部のスライドレールとして使って...もっと読む
