スガツネ工業

スライドレール 3522G

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 2,297円～3,597円

税込単価: 2,527円～3,957円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・長さバ...

用途
直線引き出し用
スライド方式
3段引
レール材質
鋼
高さ (mm)
19.1
幅 (mm)
35.3
レール表面処理
光沢クロメート処理

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

寸法図

構成図

No.	部品名	材料	仕上
（1）	アウターメンバー	鋼	光沢クロメート処理
（2）	インナーメンバー
（3）	中間メンバー
（4）	リテーナー		（亜鉛めっき鋼板）
（5）	スチールボール		-

品番	レール長さ	移動距離	A	B	C	D	耐荷重N/ペア	耐荷重kgf/ペア	質量kg/本
3522G-12	305	324.2	-	149.2	260.3	273	500	51	0.62
3522G-14	356	375.4		200	311.1	323.8	529	54	0.74
3522G-16	406	424.6		250.8	361.9	374.6	500	51	0.84
3522G-18	457	475.8	212.7	301.6	412.7	425.4	461	47	0.94
3522G-20	508	527	238.1	352.4	463.5	476.2	451	46	1.05
3522G-22	559	578.2	263.5	403.2	514.3	527	402	41	1.17
3522G-24	610	629.4	288.9	454	565.1	577.8	353	36	1.25
3522G-26	660	678.6	314.3	504.8	615.9	628.6	333	34	1.34
3522G-28	711	729.8	339.7	555.6	666.7	679.4	294	30	1.44

推奨ねじ
M4のバインド、トラス、なべねじのいずれかを使用。

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	401～600	324.2	305	500	10	1個
351～550	351～550	401～600	375.4	356	529	10	1個
351～550	351～550	401～600	424.6	406	500	10	1個
351～550	351～550	401～600	527	508	451	10	1個
551～750	551～750	201～400	629.4	610	353	10	1個
551～750	551～750	201～400	678.6	660	333	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,297円 ( 2,527円 )	在庫品1日目当日出荷可能
2,397円 ( 2,637円 )	在庫品1日目当日出荷可能
2,397円 ( 2,637円 )	在庫品1日目当日出荷可能
2,997円 ( 3,297円 )	在庫品1日目当日出荷可能
3,499円 ( 3,849円 )	在庫品1日目当日出荷可能
3,597円 ( 3,957円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・長さバリエーションが豊富です。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器などに使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

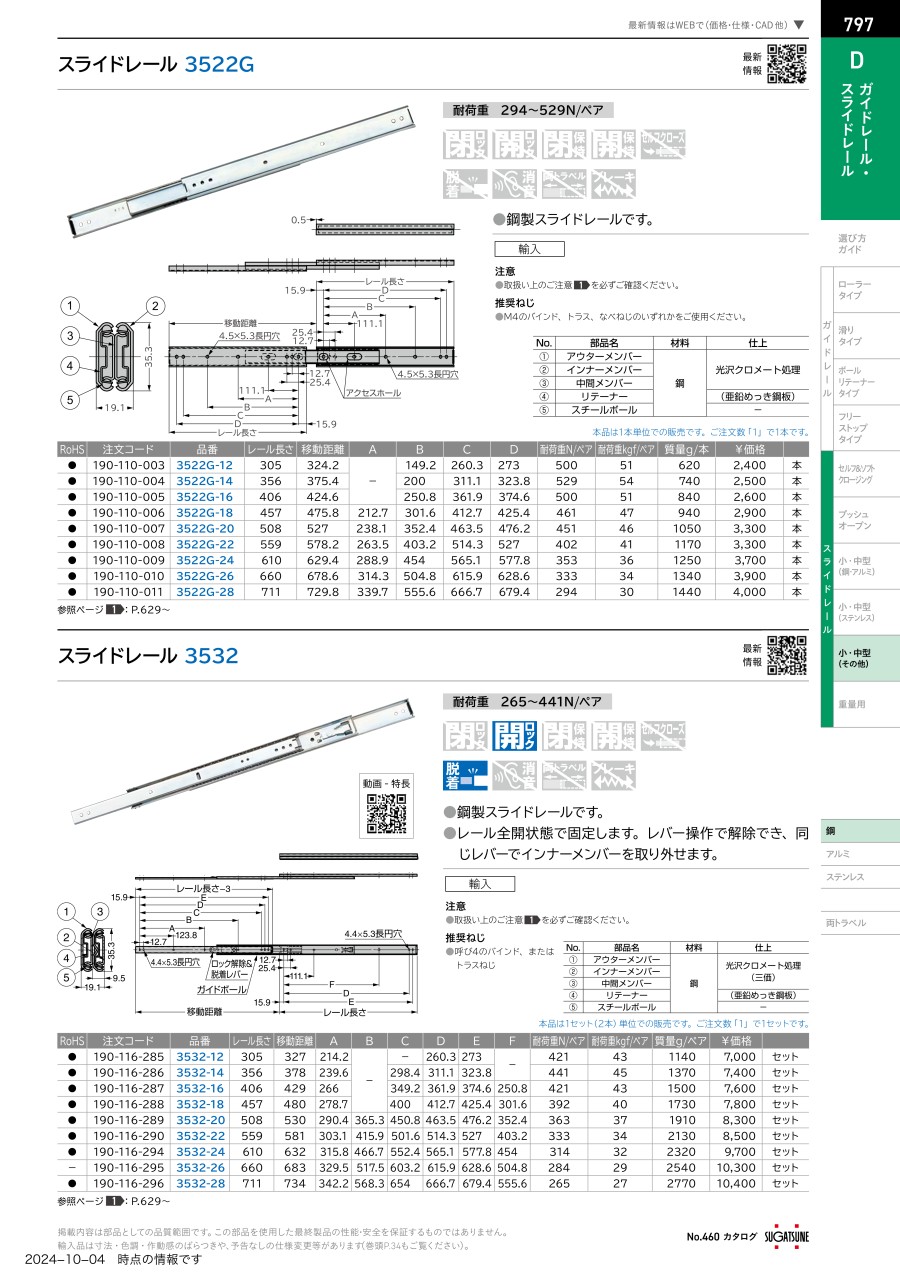

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
オールステンレス鋼製スライドレール重量用 ESR5
引き出しやユニットの移動に最適で、3/4スライドの2段引重量用スライドレール。オールステンレス鋼製で耐食性に優れている。
スガツネ工業
スライドレール CBL-RA7R 超重量用
3段引の重量用スライドレールで、インナーメンバーを完全に引き出せる。全開時にレールを固定できる開時ロック機構、全閉時にレールを固定できる閉時ロック機構付きも用意可能。なお、レールの脱着は不可。
スガツネ工業
スライドレール 8908 重量用ロックイン・ロックアウト機構付
インナーレールを完全に引き出せる3段引きのスライドレールで、レール全閉時と全開時にロック（ロックイン・ロックアウト機構）。ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクション。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドレール 3522Gのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q荷重はどのくらいですか？

2本ペアで使用する場合の荷重をカタログに記載しています。必ず左右均等になるように使用してください。
