スガツネ工業

オールステンレス鋼製スライドレール重量用 ESR5

カタログ |

通常単価(税別): 8,937円～15,750円

税込単価: 9,831円～17,325円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

3/4スライドの2段引スライドレールです。【特長】・オールステンレス鋼製で耐食...

用途
直線引き出し用
スライド方式
2段引
レール材質
ステンレス(SUS304)
高さ (mm)
12.2
幅 (mm)
71.3
レール表面処理
電解研磨

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報

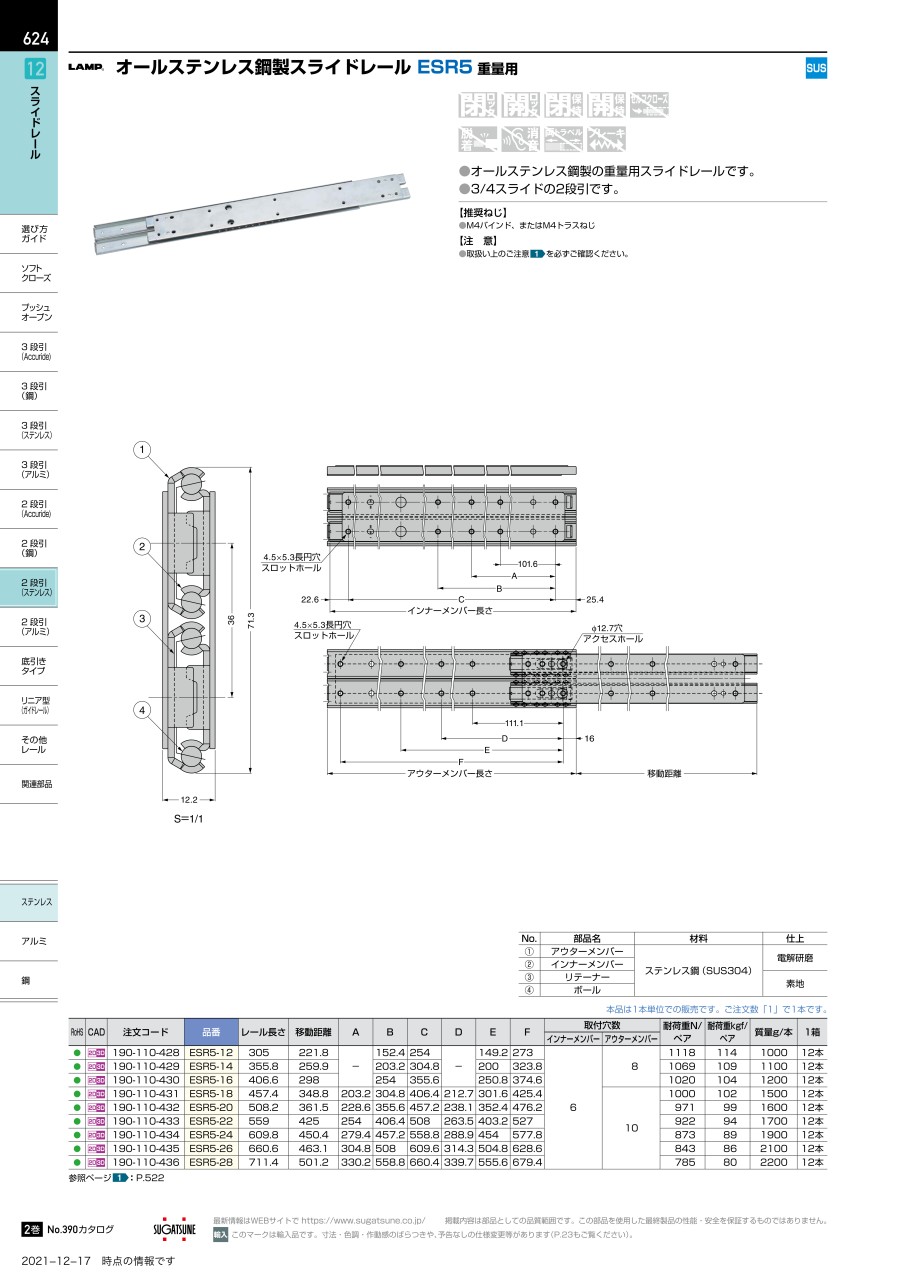

カタログ

商品情報

外形図

寸法図1

寸法図2

製品仕様

推奨ねじ

M4バインド、またはM4トラスねじ

イメージ

No.	部品名	材料	仕上
（1）	アウターレール	ステンレス鋼（SUS304）	電解研磨
（2）	インナーレール	ステンレス鋼（SUS304）	電解研磨
（3）	リテーナー	ステンレス鋼（SUS304）	素地
（4）	ボール	ステンレス鋼（SUS304）	素地

規格表

型番	レール長さ	移動距離	A	B	C	D	E	F	インナーレール取付穴数	アウターレール取付穴数	耐荷重N/ペア	耐荷重kgf/ペア
ESR5-12	305	221.8	-	152.4	254	-	149.2	273	6	8	1,118N/ペア	114kgf/ペア
ESR5-14	355.8	259.9	-	203.2	304.8	-	200	323.8	6	8	1,069N/ペア	109kgf/ペア
ESR5-16	406.6	298	-	254	355.6	-	250.8	374.6	6	8	1,020N/ペア	104kgf/ペア
ESR5-18	457.4	348.8	203.2	304.8	406.4	212.7	301.6	425.4	6	10	1,000N/ペア	102kgf/ペア
ESR5-20	508.2	361.5	228.6	355.6	457.2	238.1	352.4	476.2	6	10	971N/ペア	99kgf/ペア
ESR5-22	559	425	254	406.4	508	263.5	403.2	527	6	10	922N/ペア	94kgf/ペア
ESR5-24	609.8	450.4	279.4	457.2	558.8	288.9	454	577.8	6	10	873N/ペア	89kgf/ペア
ESR5-26	660.6	463.1	304.8	508	609.6	314.3	504.8	628.6	6	10	843N/ペア	86kgf/ペア
ESR5-28	711.4	501.2	330.2	558.8	660.4	339.7	555.6	679.4	6	10	785N/ペア	80kgf/ペア

注意・禁止事項

注意

※ 上表の耐荷重は、引出し側レールを伸ばした時のレール中央部での静止荷重です。

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	1,001～2,000	221.8	305	1118	10	1個
151～350	351～550	1,001～2,000	259.9	355.8	1069	10	1個
151～350	351～550	1,001～2,000	298	406.6	1020	10	1個
151～350	351～550	801～1,000	348.8	457.4	1000	10	1個
351～550	351～550	801～1,000	361.5	508.2	971	10	1個
351～550	551～750	801～1,000	425	559	922	10	1個
351～550	551～750	801～1,000	450.4	609.8	873	10	1個
351～550	551～750	801～1,000	463.1	660.6	843	10	1個
351～550	551～750	601～800	501.2	711.4	785	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,937円 ( 9,831円 )	4日目
9,632円 ( 10,595円 )	4日目
10,472円 ( 11,519円 )	4日目
12,053円 ( 13,258円 )	4日目
12,633円 ( 13,896円 )	4日目
13,589円 ( 14,948円 )	4日目
14,461円 ( 15,907円 )	4日目
15,219円 ( 16,741円 )	4日目
15,750円 ( 17,325円 )	4日目

詳細情報

基本情報

基本情報

3/4スライドの2段引スライドレールです。
【特長】
・オールステンレス鋼製で耐食性に優れます。
・重量用レールです。
【用途】
・引き出しやユニットの移動に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
スライドレール 3506G
引き出しやユニットの移動に最適なスライドレールです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
