スガツネ工業

オールステンレス鋼製スライドレール SNS35S

カタログ |

通常単価(税別): 1,897円～3,200円

税込単価: 2,087円～3,520円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

3/4スライドの2段引スライドレールです。【特長】・オールステンレス鋼製で耐食...

用途
直線引き出し用
スライド方式
2段引
レール材質
ステンレス鋼(SUS304)
高さ (mm)
9.55
幅 (mm)
35.3
レール表面処理
素地

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

オールステンレス鋼製スライドレール SNS35Sの仕様

オールステンレス鋼製スライドレール SNS35S イメージ

オールステンレス鋼製スライドレール SNS35Sの寸法例

（単位：mm）

オールステンレス鋼製スライドレール SNS35Sの寸法図1

オールステンレス鋼製スライドレール SNS35Sの寸法図2

型番	部品名	材料	仕上
（1）	アウターレール	ステンレス鋼（SUS304）	素地
（2）	インナーレール	ステンレス鋼（SUS304）	素地
（3）	リテーナー	ステンレス鋼（SUS304）	素地
（4）	ボール	ステンレス鋼（SUS440）	-

（単位：mm）

品番	レール長さ	移動距離	A	B	C	D	E	F	G	H	K	耐荷重N/ペア	耐荷重kgf/ペア	質量
SNS35S-30	304.8	228.6	-	152.4	254	-	149.2	260.3	273	2	3	481N/ペア	49kgf/ペア	0.62kg/ペア
SNS35S-35	355.6	279.4	-	203.2	304.8	-	200	311.1	323.8	2	3	461N/ペア	47kgf/ペア	0.72kg/ペア
SNS35S-40	406.4	304.8	-	254	355.6	-	250.8	361.9	374.6	2	3	422N/ペア	43kgf/ペア	0.82kg/ペア
SNS35S-45	457.2	330.2	203.2	304.8	406.4	212.7	301.6	412.7	425.4	3	4	402N/ペア	41kgf/ペア	0.92kg/ペア
SNS35S-50	508	381	228.6	355.6	457.2	238.1	352.4	463.5	476.2	3	4	363N/ペア	37kgf/ペア	1.02kg/ペア
SNS35S-55	558.8	406.4	254	406.4	508	263.5	403.2	514.3	527	3	4	333N/ペア	34kgf/ペア	1.12kg/ペア
SNS35S-60	609.6	431.8	279.4	457.2	558.8	288.9	454	565.1	577.8	3	4	294N/ペア	30kgf/ペア	1.22kg/ペア
SNS35S-65	660.4	482.6	304.8	508	609.6	314.3	504.8	615.9	628.6	3	4	265N/ペア	27kgf/ペア	1.32kg/ペア
SNS35S-70	711.2	508	330.2	558.8	660.4	339.7	555.6	666.7	679.4	3	4	245N/ペア	25kgf/ペア	1.42kg/ペア

注意・禁止事項

※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。

この商品の推奨ねじ

呼び4なベタッピンねじ、またはM4なべ小ねじ

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	401～600	228.6	304.8	481	10	1個
151～350	351～550	401～600	279.4	355.6	461	10	1個
151～350	351～550	401～600	304.8	406.4	422	10	1個
151～350	351～550	401～600	330.2	457.2	402	10	1個
351～550	351～550	201～400	381	508	363	10	1個
351～550	551～750	201～400	406.4	558.8	333	10	1個
351～550	551～750	201～400	431.8	609.6	294	10	1個
351～550	551～750	201～400	482.6	660.4	265	10	1個
351～550	551～750	201～400	508	711.2	245	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,897円 ( 2,087円 )	在庫品1日目当日出荷可能
1,989円 ( 2,188円 )	4日目
2,189円 ( 2,408円 )	4日目
2,187円 ( 2,406円 )	4日目
2,390円 ( 2,629円 )	4日目
2,689円 ( 2,958円 )	4日目
2,754円 ( 3,029円 )	4日目
2,997円 ( 3,297円 )	4日目
3,200円 ( 3,520円 )	4日目

詳細情報

基本情報

基本情報

3/4スライドの2段引スライドレールです。
【特長】
・オールステンレス鋼製で耐食性に優れます。
【用途】
・引き出しやユニットの移動に最適。

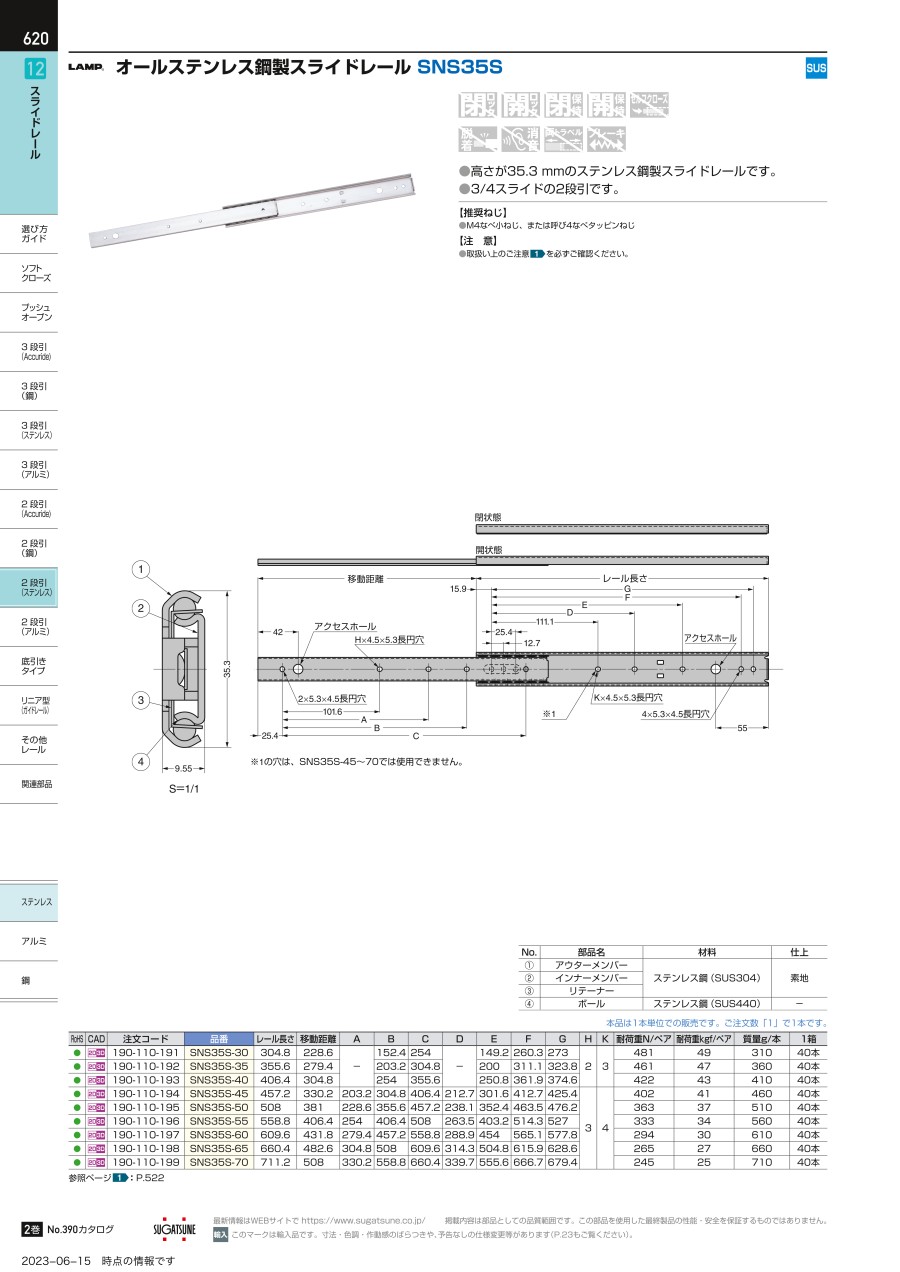

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
スライドレール 3506G
引き出しやユニットの移動に最適なスライドレールです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
