オールステンレス鋼製スライドレール SNS27S
- 通常単価(税別)
- 1,497円～2,187円
- 税込単価
- 1,647円～2,406円
3/4スライドの2段引スライドレールです。【特長】・オールステンレス鋼製で耐食...
詳細情報を確認する- 用途
- 直線引き出し用
- スライド方式
- 2段引
- レール材質
- ステンレス鋼(SUS304)
- 高さ (mm)
- 9.55
- 幅 (mm)
- 27
- レール表面処理
- 素地
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
商品情報
オールステンレス鋼製スライドレール SNS27Sの仕様
オールステンレス鋼製スライドレール SNS27S イメージ
オールステンレス鋼製スライドレール SNS27Sの寸法例
（単位：mm）
オールステンレス鋼製スライドレール SNS27Sの寸法図1
オールステンレス鋼製スライドレール SNS27Sの寸法図2
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | ステンレス鋼（SUS304） | 素地 |
| （2） | インナーレール | ステンレス鋼（SUS304） | 素地 |
| （3） | リテーナー | ステンレス鋼（SUS304） | 素地 |
| （4） | ボール | ステンレス鋼（SUS440） | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNS27S-20 | 200 | 135 | － | 140 | 160 | 140 | 160 | 255N/ペア | 26kgf/ペア | 0.33kg/ペア |
| SNS27S-25 | 250 | 185 | 150 | 190 | 210 | 190 | 210 | 235N/ペア | 24kgf/ペア | 0.41kg/ペア |
| SNS27S-30 | 300 | 222 | 190 | 240 | 260 | 240 | 260 | 235N/ペア | 24kgf/ペア | 0.5kg/ペア |
| SNS27S-35 | 350 | 260 | 225 | 290 | 310 | 290 | 310 | 226N/ペア | 23kgf/ペア | 0.58kg/ペア |
| SNS27S-40 | 400 | 297 | 265 | 340 | 360 | 340 | 360 | 206N/ペア | 21kgf/ペア | 0.66kg/ペア |
| SNS27S-45 | 450 | 334 | 300 | 390 | 410 | 390 | 410 | 196N/ペア | 20kgf/ペア | 0.74kg/ペア |
| SNS27S-50 | 500 | 371 | 337 | 440 | 460 | 440 | 460 | 177N/ペア | 18kgf/ペア | 0.82kg/ペア |
注意・禁止事項
- ※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
この商品の推奨ねじ
- 呼び4なべタッピンねじ、またはM4なべ小ねじ
詳細情報
基本情報
3/4スライドの2段引スライドレールです。
【特長】
・オールステンレス鋼製で耐食性に優れます。
【用途】
・引き出しやユニットの移動に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

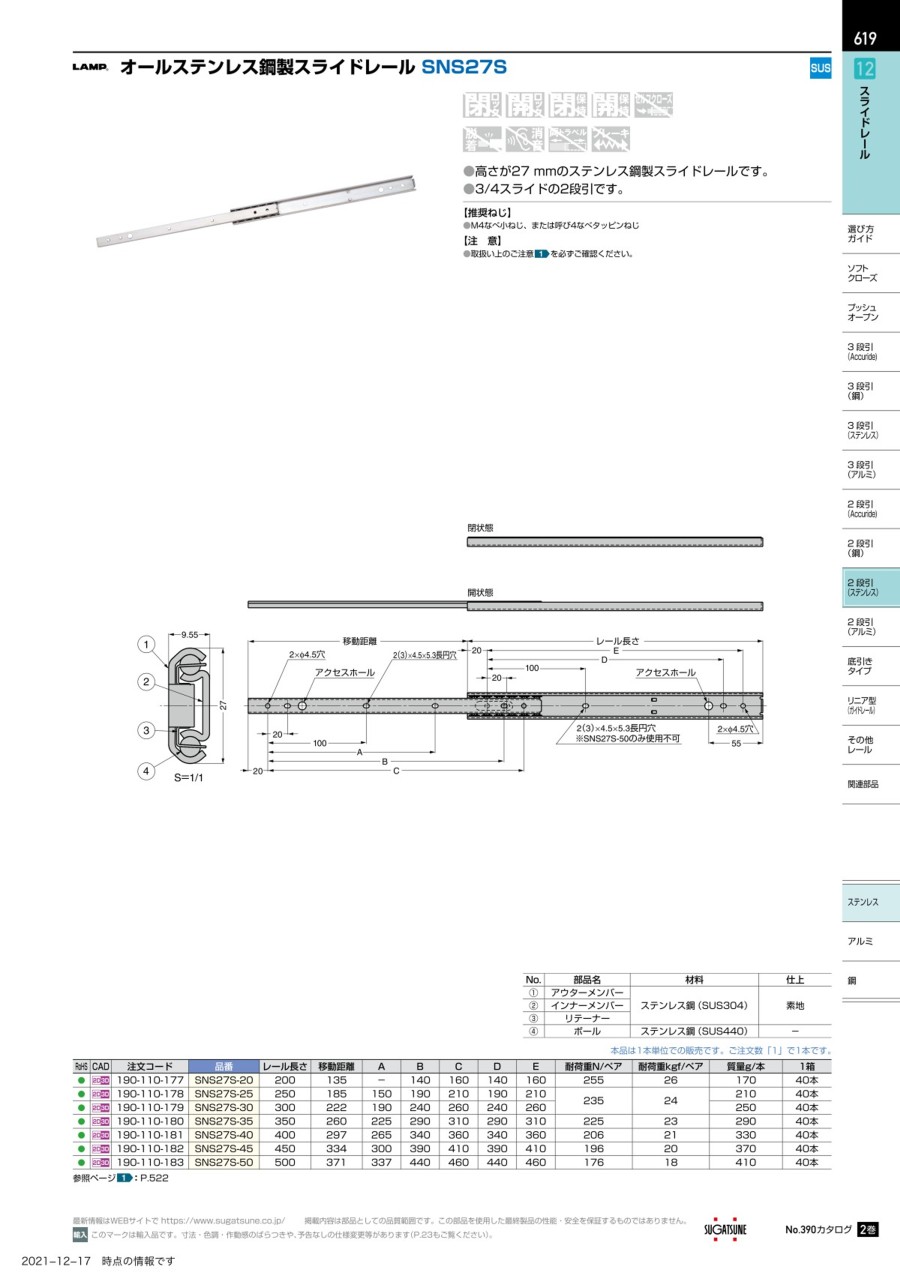

カタログ
