オールステンレス鋼製スライドレール SNS27D
- 通常単価(税別)
- 3,969円～4,982円
- 税込単価
- 4,366円～5,480円
インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・オール...
詳細情報を確認する- 用途
- 直線引き出し用
- スライド方式
- 3段引
- レール材質
- ステンレス鋼(SUS304)
- 定格荷重［2本使用時］（範囲） (N)
- 201～400
- 高さ (mm)
- 19.1
- 幅 (mm)
- 27
- レール表面処理
- 素地
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
商品情報
オールSUS製スライドレール SNS27Dの仕様
オールSUS製スライドレール SNS27D イメージ
オールSUS製スライドレール SNS27Dの寸法例
（単位：mm）
オールSUS製スライドレール SNS27D 寸法図1
オールSUS製スライドレール SNS27D 寸法図2
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | ステンレス鋼（SUS304） | 素地 |
| （2） | インナーレール | ステンレス鋼（SUS304） | 素地 |
| （3） | リテーナー | ステンレス鋼（SUS304） | 素地 |
| （4） | ボール | ステンレス鋼（SUS440） | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|
| SNS27D-20 | 200 | 216.8 | 140 | 160 | 373N/ペア | 38kgf/ペア | 0.67kg/ペア |
| SNS27D-25 | 250 | 266 | 190 | 210 | 363N/ペア | 37kgf/ペア | 0.83kg/ペア |
| SNS27D-30 | 300 | 315.2 | 240 | 260 | 353N/ペア | 36kgf/ペア | 1kg/ペア |
| SNS27D-35 | 350 | 364.4 | 290 | 310 | 333N/ペア | 34kgf/ペア | 1.16kg/ペア |
| SNS27D-40 | 400 | 413.6 | 340 | 360 | 314N/ペア | 32kgf/ペア | 1.32kg/ペア |
| SNS27D-45 | 450 | 462.8 | 390 | 410 | 294N/ペア | 30kgf/ペア | 1.48kg/ペア |
| SNS27D-50 | 500 | 512 | 440 | 460 | 275N/ペア | 28kgf/ペア | 1.642kg/ペア |
注意・禁止事項
- ※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
この商品の推奨ねじ
- 呼び4なべタッピンねじ、またはM4なべ小ねじ
詳細情報
基本情報
インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・オールステンレス鋼製です。
・耐食性に優れます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

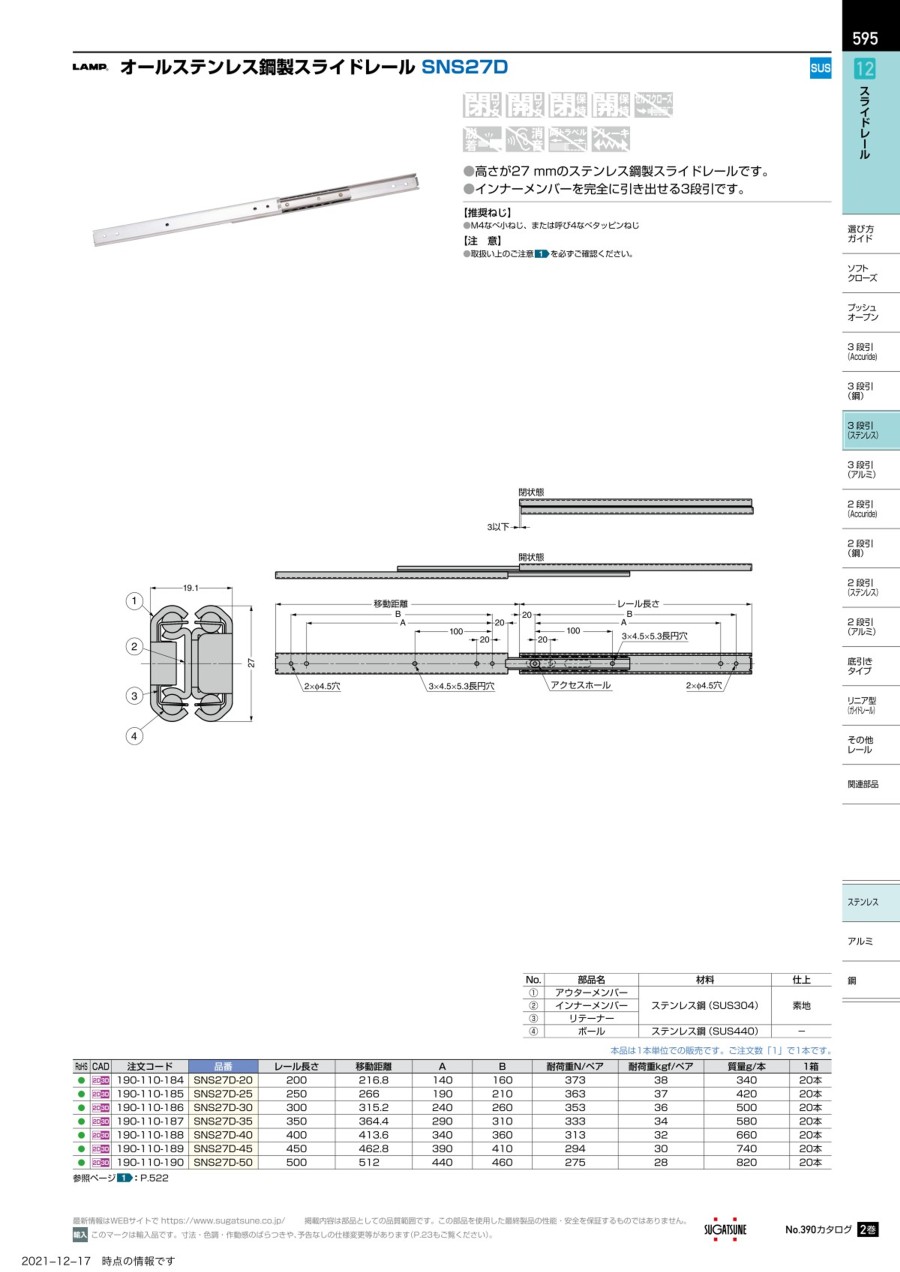

カタログ
