LAMP アルミ合金製ミニスライドレール ARW2-16
- 通常単価(税別)
- 838円～1,097円
- 税込単価
- 922円～1,207円
スムーズにスライドするアルミ合金製ミニスライドレールです。【特長】・3/4スラ...
詳細情報を確認する未確定：候補が3型番あります。
商品情報

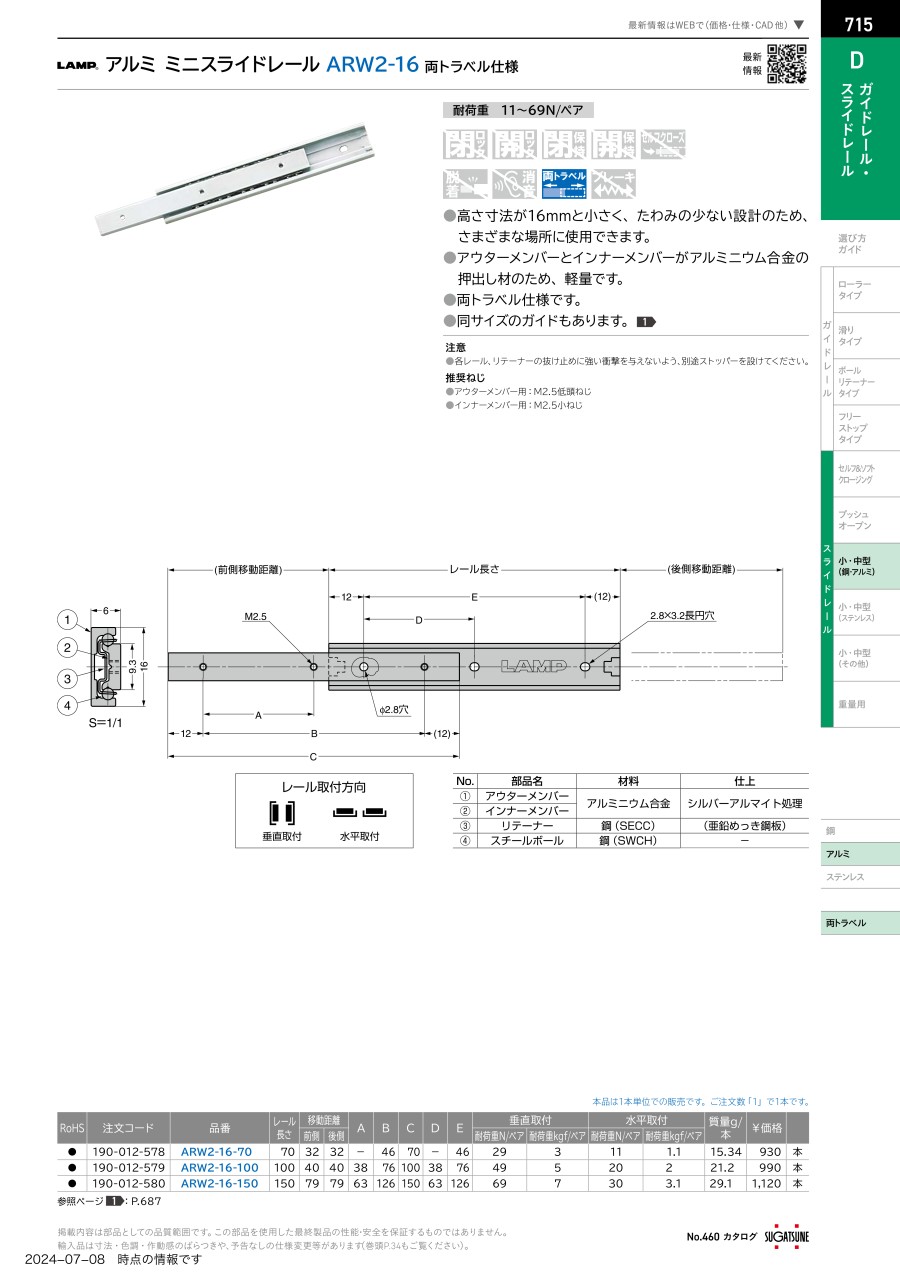

外形図
寸法図
製品仕様
推奨ねじ- アウターメンバー用：M2.5低頭ねじ
- インナーメンバー用：M2.5小ねじ
外観
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターメンバー | アルミニウム合金 | シルバーアルマイト処理 |
| （2） | インナーメンバー | ||
| （3） | リテーナー | 鋼（SECC） | （亜鉛めっき鋼板） |
| （4） | スチールボール | 鋼（SWCH） | － |
規格表
| 型番 | レール長さ | 移動距離 | A | B | C | D | E | 垂直取付 | 水平取付 | 質量g/本 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 前側 | 後側 | 耐荷重N/ペア | 耐荷重kgf/ペア | 耐荷重N/ペア | 耐荷重kgf/ペア | ||||||||
| ARW2-16-70 | 70 | 32 | 32 | — | 46 | 70 | — | 46 | 29 | 3 | 11 | 1.1 | 15.34 |
| ARW2-16-100 | 100 | 40 | 40 | 38 | 76 | 100 | 38 | 76 | 49 | 5 | 20 | 2 | 21.2 |
| ARW2-16-150 | 150 | 79 | 79 | 63 | 126 | 150 | 63 | 126 | 69 | 7 | 30 | 3.1 | 29.1 |
使用例
レール取付方向
注意・禁止事項
注意- 耐荷重は、取り付け方（垂直・水平）により変わります。表をご覧下さい。
- 各レール、リテーナーの抜け止めに強い衝撃を与えないよう、別途ストッパーを設けてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
838円 ( 922円 ) | 在庫品1日目当日出荷可能 |
858円 ( 944円 ) | 在庫品1日目当日出荷可能 |
1,097円 ( 1,207円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
スムーズにスライドするアルミ合金製ミニスライドレールです。
【特長】
・3/4スライド、2段引、両トラベルのスライドレールです。
・リテーナーによりボール同士の接触が無く、ガタつきが少なく、スムーズにスライドします。
・高さ寸法が16mmと小さく、たわみの少ない設計のため、さまざまな場所に使用できます。
・アウターメンバーとインナーメンバーがアルミニウム合金の押出し材のため、軽量です。
【用途】
・小型なので省スペース化に最適。
ご注意
- メーカー在庫なくなり次第、鋼製スチールボール材料がSWCH からSUJ2に切り替わります。
