アルミ合金製 スライドレール 重量用 FR9000【2個入り】
- 通常単価(税別)
- 168,856円～243,037円
- 税込単価
- 185,742円～267,341円
【特長】・ローラータイプの重量用スライドレールで、重量物を軽い力で移動でき、多...
詳細情報を確認する- 用途
- 直線引き出し用
- スライド方式
- 2段引
- レール材質
- アルミ合金
- ストローク（範囲） (mm)
- 1,201～
- 定格荷重［2本使用時］（範囲） (N)
- 2,001～4,000
- 高さ (mm)
- 56
- 幅 (mm)
- 60
- レール表面処理
- なし
- 定格荷重(2本使用時) (N)
- 2058
商品情報
アルミ合金製スライドレール FR9000 重量用の仕様
アルミ合金製スライドレール FR9000 重量用 イメージ
- スムーズに動くように、レールの左右にそれぞれ違った種類のローラーを使用
- ローラーは左右で赤と白に色分け
- 白色：ボールベアリング内蔵の硬質プラスチックローラー、横方向にローラーは動かない
- 赤色：硬質プラスチックローラー（ボールベアリングは無し）、取付時のガタを補正するため、ローラーは横方向に多少動く
アルミ合金製スライドレール FR9000 重量用 ローラー／ストッパー取付部
アルミ合金製スライドレール FR9000 重量用 レール組み合わせ断面
アルミ合金製スライドレール FR9000 重量用の寸法例
（単位：mm）
アルミ合金製スライドレール FR9000 重量用の寸法図1
アルミ合金製スライドレール FR9000 重量用の寸法図2
（単位：mm）
| 品番 | レール長さ | 移動距離 | 材料 | 仕上 | 耐荷重N/ペア | 耐荷重kgf/ペア |
|---|---|---|---|---|---|---|
| FR9000-1600 | 1600 | 1118 | アルミニウム合金 | 素地 | 1961N/ペア | 200kgf/ペア |
| FR9000-1900 | 1900 | 1328 | アルミニウム合金 | 素地 | 1961N/ペア | 200kgf/ペア |
| FR9000-2300 | 2300 | 1608 | アルミニウム合金 | 素地 | 1961N/ペア | 200kgf/ペア |
注意・禁止事項
- ※ 白色と赤色のローラーは必ず同じ色同士を左右の片側に使用してください。
- ※ レール取付用ねじは付属していません。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
168,856円 ( 185,742円 ) | 4日目 |
243,037円 ( 267,341円 ) | 4日目 |
詳細情報
基本情報
【特長】
・ローラータイプの重量用スライドレールで、重量物を軽い力で移動でき、多少のゴミなどが入っても問題なく可動します。
・アルミニウム合金製で軽く、錆に強いレールです。
・3/4スライドの2段引スライドレールです。
・全開時、全閉時の金属音を緩和する消音機構付です。
・レール、ローラー、ストッパーの3部品で構成され、各部品は付属のM6ねじで簡単に取り付けできます（レール取付用ねじは付属していません）。
【用途】
・重量物の搬送に最適。
・各種特装車、工場設備、各種大型装置などに適用。

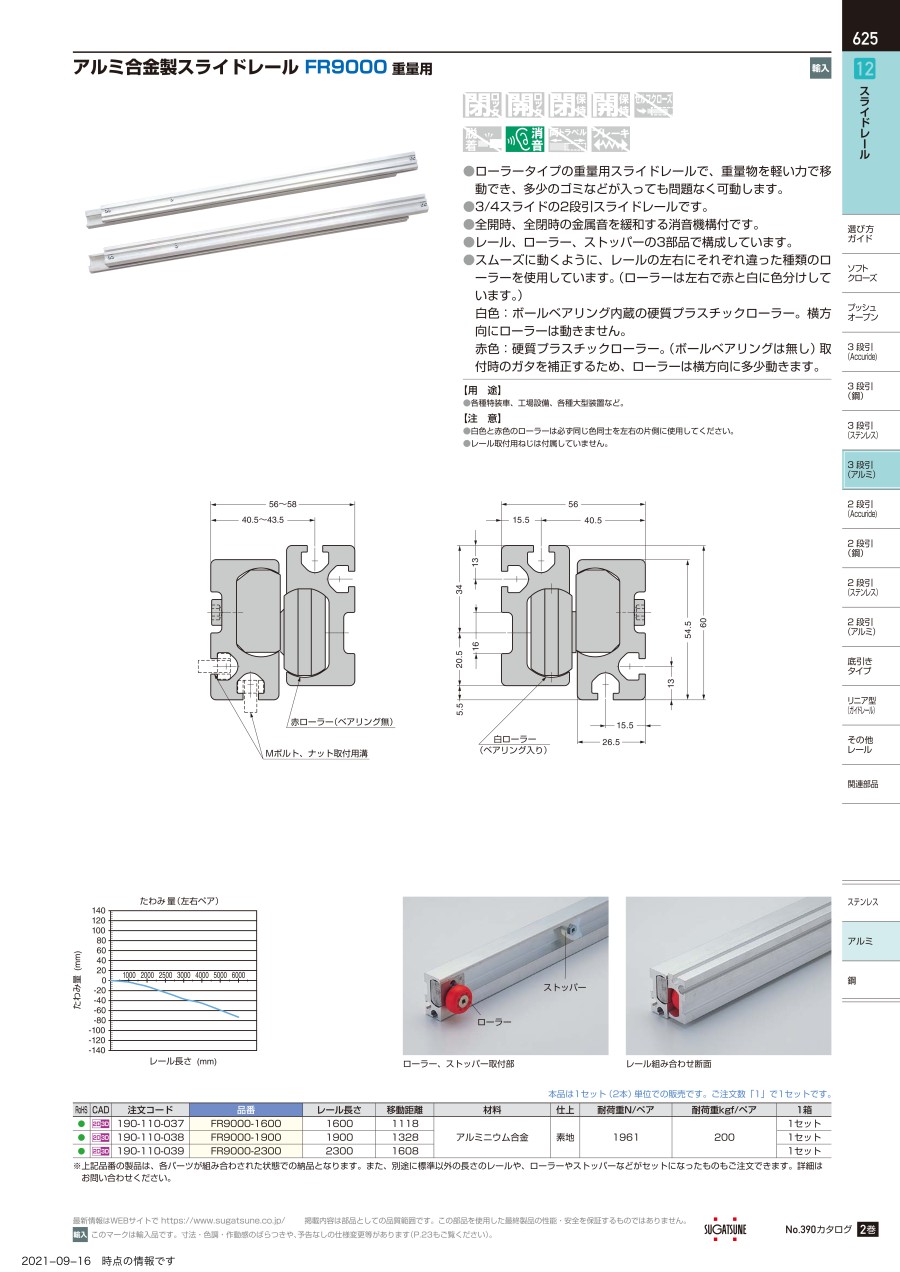

カタログ
