アルミ合金製 スライドレール 簡易保持タイプ AR2-K
- 通常単価(税別)
- 2,506円～4,558円
- 税込単価
- 2,757円～5,014円
3/4スライドの2段引スライドレールです。【特長】・レール全開時にその状態を簡...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
寸法図1
寸法図2
製品仕様
推奨ねじ- M3皿小ねじ
イメージ
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | アルミニウム合金 | シルバーアルマイト処理 |
| （2） | インナーレール | アルミニウム合金 | シルバーアルマイト処理 |
| （3） | スチールボール | 鋼 | - |
| （4） | ロックプレート | ステンレス鋼（SUS304） | - |
規格表
| 型番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | N1 | N2 | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AR2-K200 | 200 | 110 | 25 | 60 | 160 | - | 150 | - | - | 2 | 3 | 125N/ペア | 12.7kgf/ペア | 64g |
| AR2-K300 | 300 | 170 | 45 | 100 | 230 | - | 130 | 250 | - | 3 | 3 | 110N/ペア | 11.2kgf/ペア | 97g |
| AR2-K400 | 400 | 230 | 45 | 150 | 270 | 330 | 130 | 280 | 350 | 4 | 4 | 95N/ペア | 9.7kgf/ペア | 130g |
| AR2-K500 | 500 | 290 | 45 | 190 | 340 | 430 | 130 | 280 | 450 | 4 | 4 | 85N/ペア | 8.7kgf/ペア | 162g |
詳細情報
基本情報
3/4スライドの2段引スライドレールです。
【特長】
・レール全開時にその状態を簡易的に保持します。
・アルミ押出し材製でたわみが少なく、小型・軽量です。
【用途】
・引き出しやユニットの移動に最適。

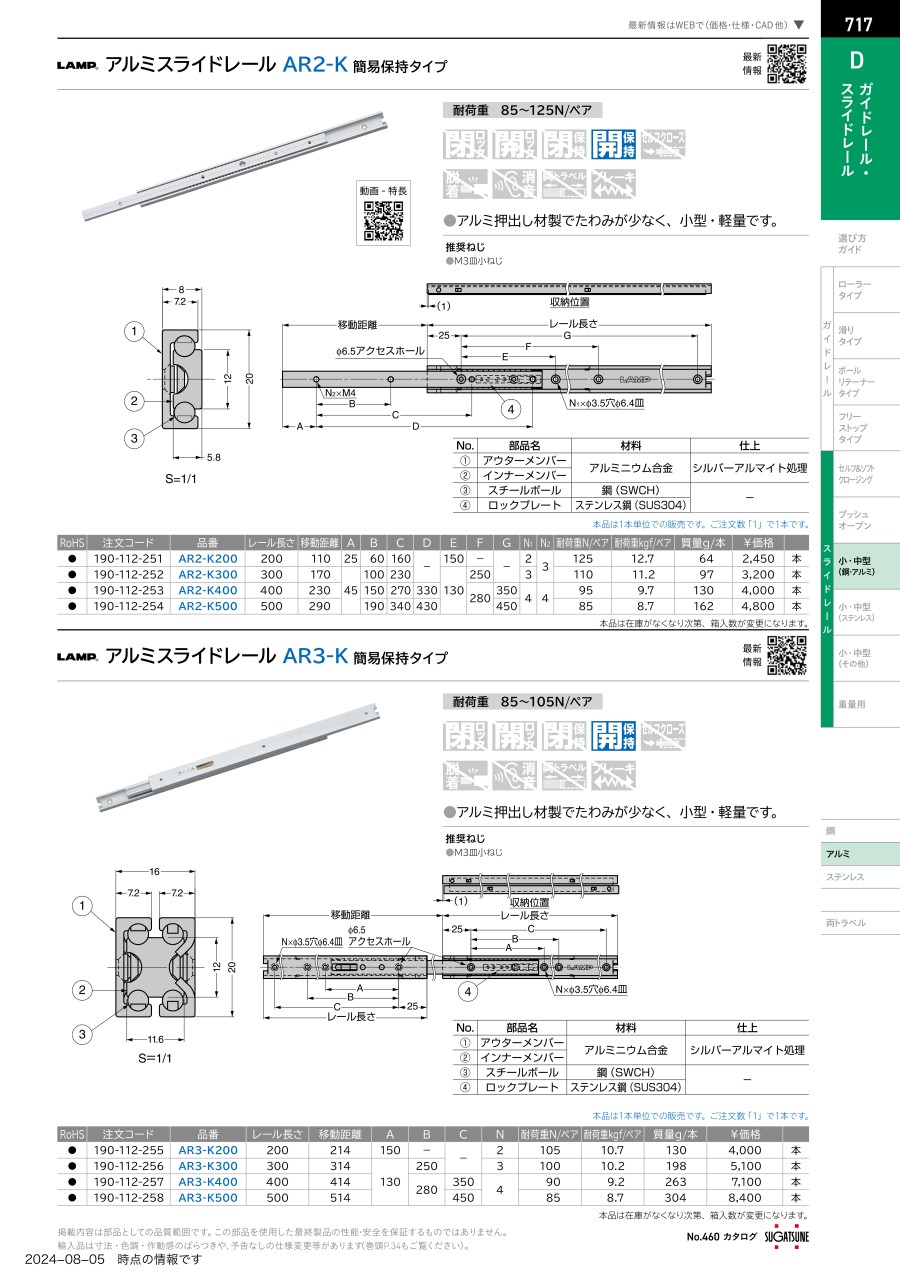

カタログ
