ステンレス鋼製スライドレール 重量用 5302S
- 通常単価(税別)
- 10,888円～28,256円
- 税込単価
- 11,977円～31,082円
引き出しを大きく引き出せる3段引き仕様で、引き出しの有効活用ができるスライドレ...
詳細情報を確認する- 用途
- 直線引き出し用
- スライド方式
- 3段引
- レール材質
- ステンレス(SUS304)
- 高さ (mm)
- 19
- 幅 (mm)
- 53
- レール表面処理
- 素地
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - スライドレールは通常２本で使用しますが、本商品は1本単位での販売です。
数量１の注文で１本納品されます。
商品情報

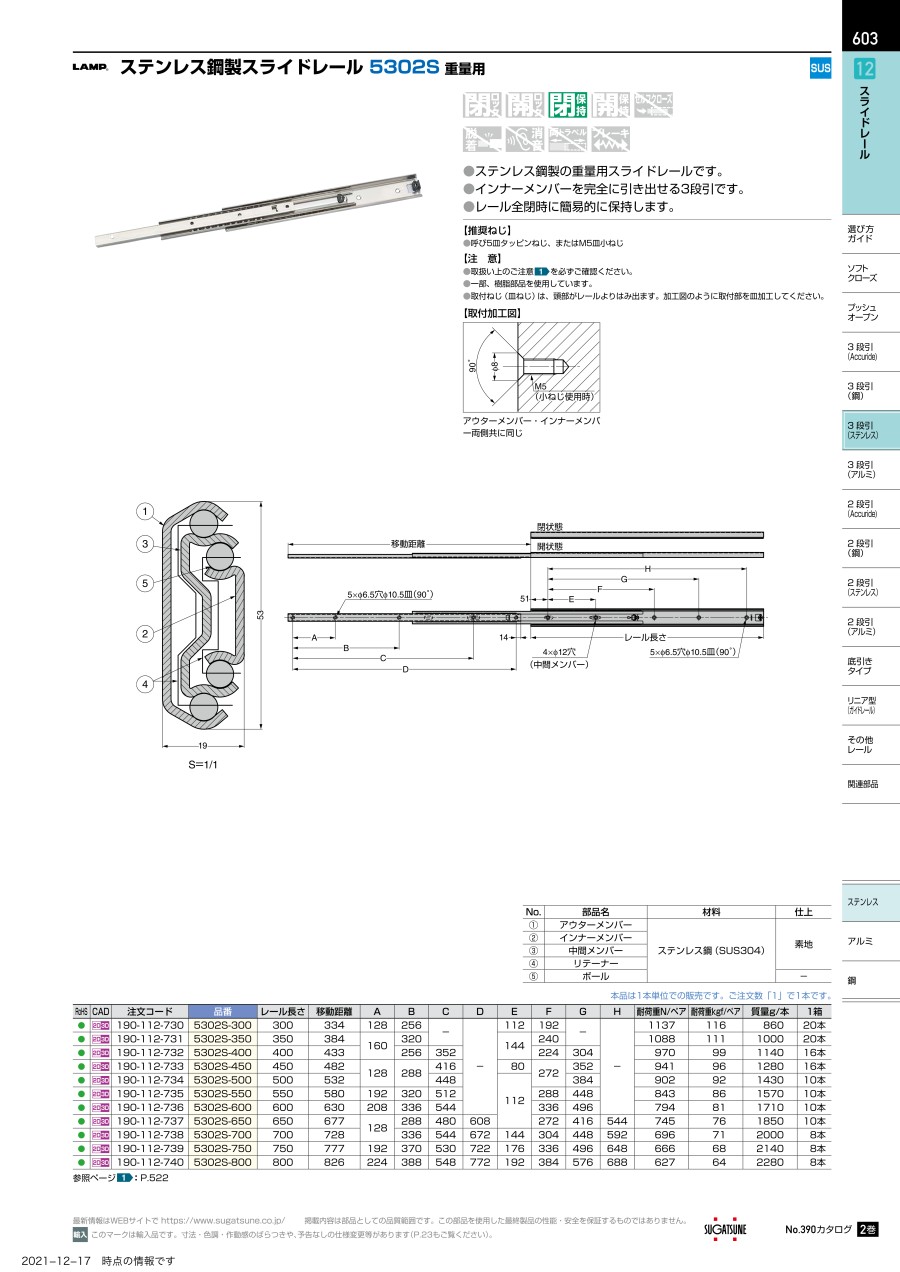

SUS製スライドレール 重量用 5302Sの仕様
SUS製スライドレール 重量用 5302S イメージ
SUS製スライドレール 重量用 5302Sの寸法例
（単位：mm）
SUS製スライドレール 重量用 5302S 寸法図1
SUS製スライドレール 重量用 5302S 寸法図2
（単位：mm）
SUS製スライドレール 重量用 5302S 取付加工図
| 型番 | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | アウターレール | ステンレス鋼（SUS304） | 素地 |
| （2） | インナーレール | ステンレス鋼（SUS304） | 素地 |
| （3） | 中間レール | ステンレス鋼（SUS304） | 素地 |
| （4） | リテーナー | ステンレス鋼（SUS304） | 素地 |
| （5） | ボール | ステンレス鋼（SUS304） | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5302S-300 | 300 | 334 | 128 | 256 | - | - | 112 | 192 | - | - | 1137 | 116 | 0.86kg/本 |
| 5302S-350 | 350 | 384 | 160 | 320 | - | - | 144 | 240 | - | - | 1088 | 111 | 1kg/本 |
| 5302S-400 | 400 | 433 | 160 | 256 | 352 | - | 144 | 224 | 304 | - | 970 | 99 | 1.14kg/本 |
| 5302S-450 | 450 | 482 | 128 | 288 | 416 | - | 80 | 272 | 352 | - | 941 | 96 | 1.28kg/本 |
| 5302S-500 | 500 | 532 | 128 | 288 | 448 | - | 112 | 272 | 384 | - | 902 | 92 | 1.43kg/本 |
| 5302S-550 | 550 | 580 | 192 | 320 | 512 | - | 112 | 288 | 448 | - | 843 | 86 | 1.57kg/本 |
| 5302S-600 | 600 | 630 | 208 | 336 | 544 | - | 112 | 336 | 496 | - | 794 | 81 | 1.71kg/本 |
| 5302S-650 | 650 | 677 | 128 | 288 | 480 | 608 | 112 | 272 | 416 | 544 | 745 | 76 | 1.85kg/本 |
| 5302S-700 | 700 | 728 | 128 | 336 | 544 | 672 | 144 | 304 | 448 | 592 | 696 | 71 | 2kg/本 |
| 5302S-750 | 750 | 777 | 192 | 370 | 530 | 722 | 176 | 336 | 496 | 648 | 666 | 68 | 2.14kg/本 |
| 5302S-800 | 800 | 826 | 224 | 388 | 548 | 772 | 192 | 384 | 576 | 688 | 627 | 64 | 2.28kg/本 |
注意・禁止事項
- ※ 取付ねじ（皿ねじ）は、頭部がレールよりはみ出ます。取付加工図のように取付部を皿加工してください。
- ※ 耐荷重は２本使用時となりますが、本商品は1本単位での販売ですのでご注意ください。数量１の注文で１本納品されます。
この商品の推奨ねじ
- 呼び5皿タッピンねじ、またはM5皿小ねじ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,888円 ( 11,977円 ) | 在庫品1日目当日出荷可能 |
13,250円 ( 14,575円 ) | 4日目 |
15,245円 ( 16,770円 ) | 4日目 |
16,944円 ( 18,638円 ) | 4日目 |
15,869円 ( 17,456円 ) | 在庫品1日目当日出荷可能 |
20,769円 ( 22,846円 ) | 4日目 |
22,468円 ( 24,715円 ) | 4日目 |
24,858円 ( 27,344円 ) | 4日目 |
26,853円 ( 29,538円 ) | 4日目 |
28,256円 ( 31,082円 ) | 4日目 |
26,162円 ( 28,778円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
引き出しを大きく引き出せる3段引き仕様で、引き出しの有効活用ができるスライドレール。
【特長】
・ステンレス鋼製で、耐食性に優れる。（一部、樹脂部品を使用しています）
・レール全閉時にその状態を簡易的に保持する。
【用途】
・引き出しやユニットの移動に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - スライドレールは通常２本で使用しますが、本商品は1本単位での販売です。
数量１の注文で１本納品されます。
