メカニカル部品技術窓口
ワンタッチステーキャッチ機構付（左右あり） S-21型
未確定：候補が2型番あります。
商品情報
外形図
図は左用です。
製品仕様
| 型番 | 仕様 | 引張荷重N/1本 | 引張荷重kgf/1本 | 質量g |
|---|---|---|---|---|
| S-21R | 右用 | 309 | 31.5 | 49 |
| S-21L | 左用 |
キャッチ機構付
部品材料表
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| 1 | ベースA | 鋼（SPCC） | クロムめっき |
| 2 | ベースB | ||
| 3 | ばねA | 鋼（SK） | - |
| 4 | ばねB | ||
| 5 | スチールボール | 鋼（SWRCH） | |
| 6 | 座金 | 鋼（SPCC） | クロムめっき |
| 7 | L金具 | ||
| 8 | 座金 | 有色クロメート処理（三価） | |
| 9 | 座金 | ポリアミド（PA） | ナチュラル |
| 10 | 中心鋲 | 黄銅 | すず・コバルト合金めっき |
| 11 | 鋲 |
使用例
取付例（右用）
開き方
上蓋
注意・禁止事項
●扉質量によっては、キャッチ機構が効かない場合もあります。
●本製品を板金に取り付ける場合、取付面側（筐体側）に必ずねじの逃げ加工（面取り）を行ってください。ねじ頭部を浮かせずに製品の固定ができます。
詳細情報
基本情報
【特長】・安全対策に最適です。【本体材質】・スチール製です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

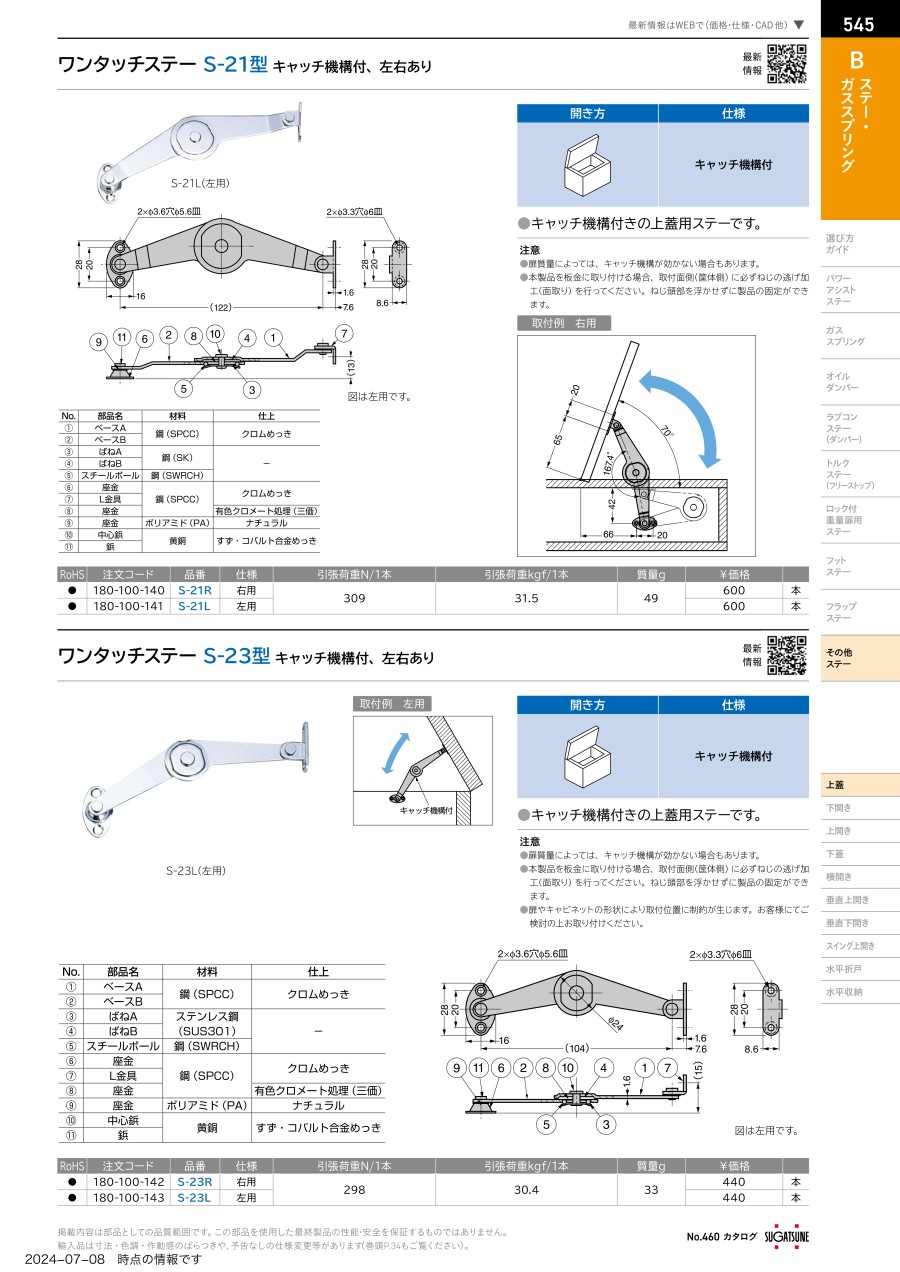

カタログ
ワンタッチステーキャッチ機構付（左右あり） S-21型のレビュー
扉の部材として
4
4.02019/07/09
キャッチ機構で探していて、使いやすさ、価格で選定し使用しています。20～30年ほどリピートで購入していますが、しっかりし...もっと読む
0人が参考にしています。
