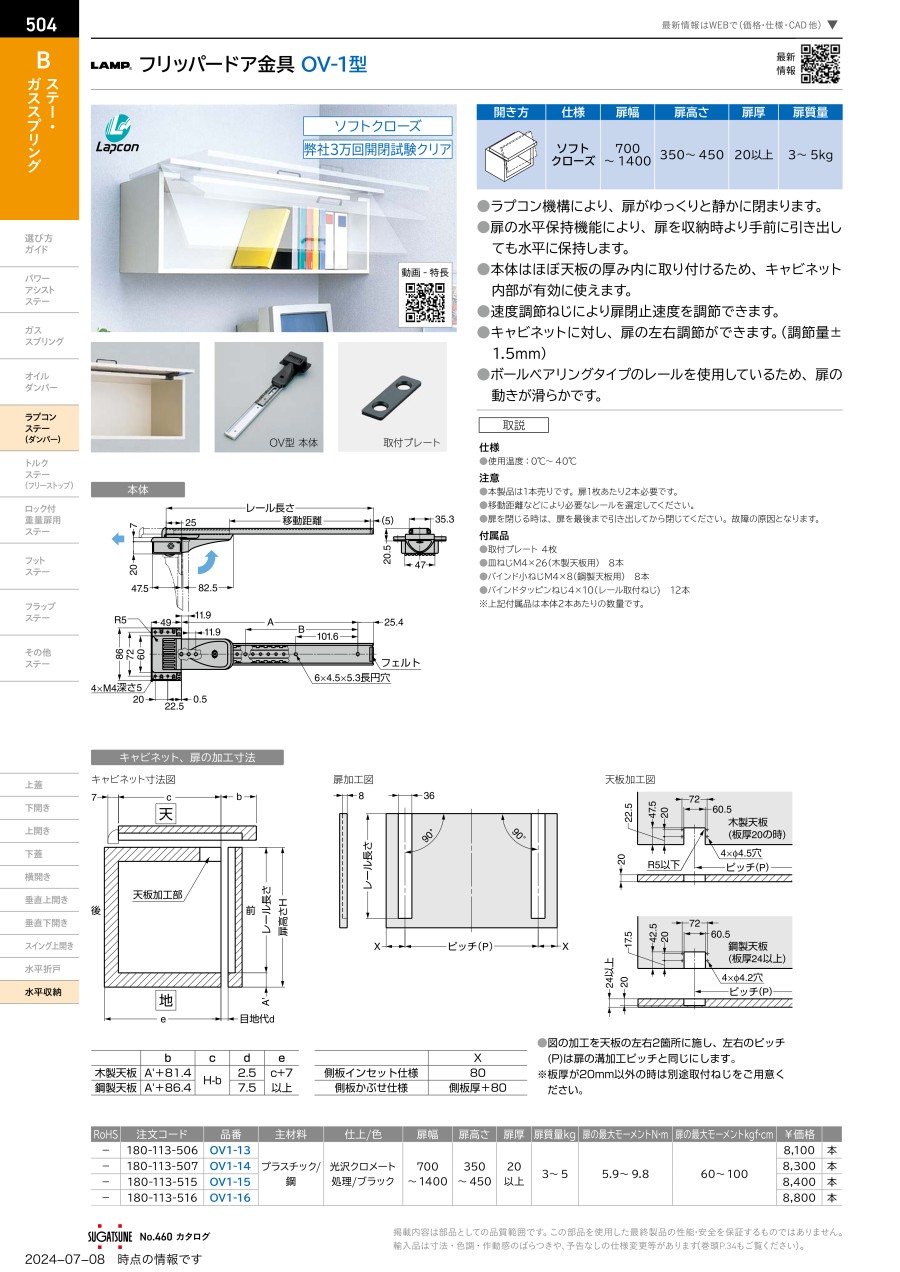

フリッパードア金具 OV-1型

外形図

寸法図

製品仕様

本体の外観

取付プレートの外観

• ※ 移動距離などにより必要なレールを選定してください。

付属品

• 取付プレート 4枚
• 皿ねじM4×26（木製天板用） 8本
• バインド小ねじM4×8（鋼製天板用） 8本
• バインドタッピンねじ4×10（レール取付ねじ） 12本

• ※ 上記付属品は本体2本あたりの数量です。

規格表

• ※ 1本の型番です。扉1枚あたり2本必要です。

使用例

イメージ1

イメージ2

天板加工図
図の加工を天板の左右2箇所に施し、左右のピッチ（P）は扉の溝加工ピッチと同じにする。

• ※ 板厚が20mm以外の時は別途取付ねじをご用意ください。

キャビネット寸法図

-	b	c	d	e
木製天板	A’+81.4	H-b	2.5	c+7以上
鋼製天板	A’+86.4		7.5

扉加工図

-	X
側板インセット仕様	80
側板かぶせ仕様	側板厚+80

注意・禁止事項

• 本製品は1本売り。扉1枚あたり2本必要。
• 移動距離などにより必要なレールを選定する。
• 扉を閉じる時は、扉を最後まで引き出してから閉じる。故障の原因となる。
