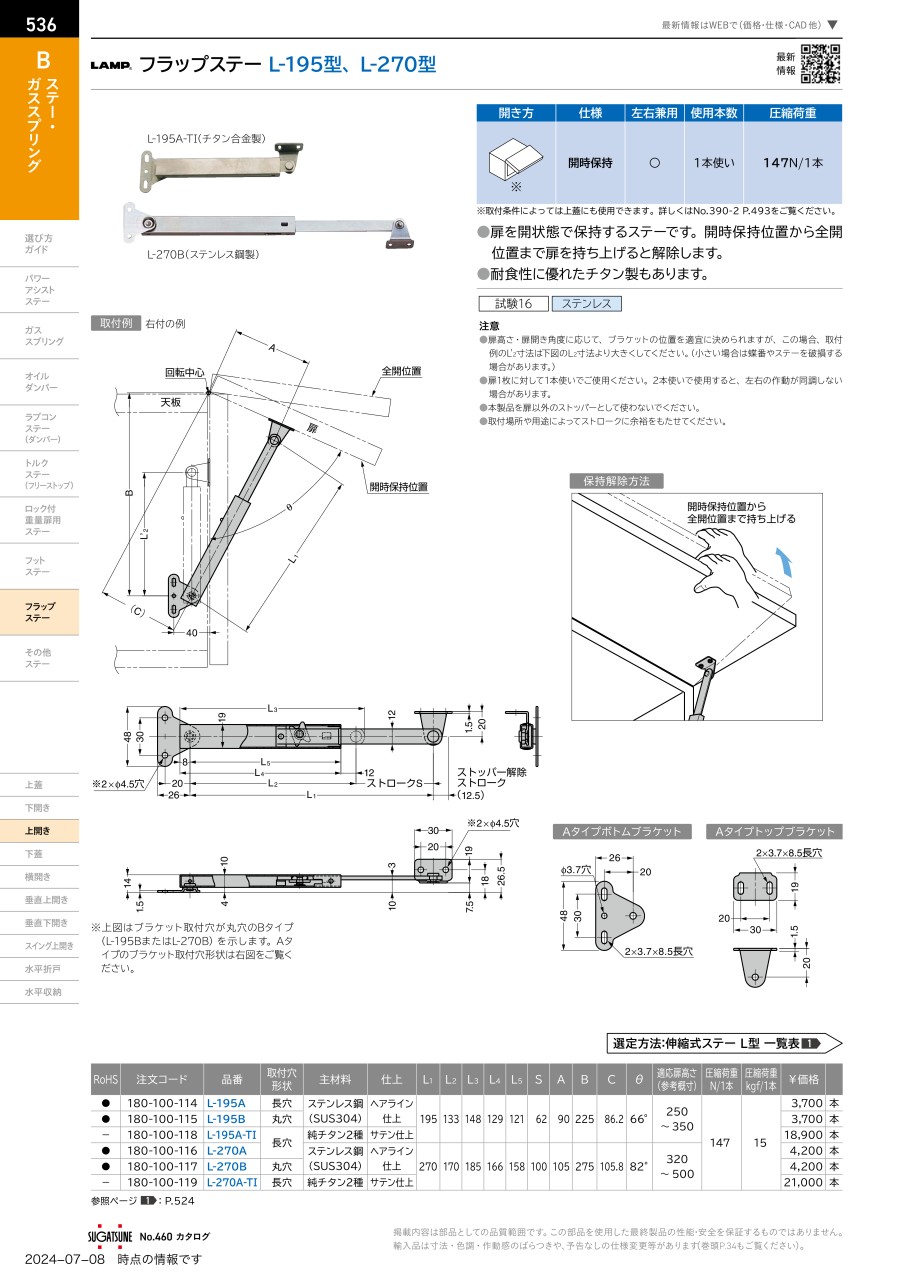

フラップステー（1本使い用） L-195型・L-270型

外形図

寸法図

Aタイプ上ブラケット

Aタイプ下ブラケット

※ L-195A、L-270Aは上図の取付穴形状になります。

製品仕様

イメージ

規格表

使用例

保持解除方法

使用方法

【取付例】右付の例

特長

開き方	仕様	左右兼用	使用本数	圧縮荷重
上開き※	開時保持	○	1本使い	147N/1本 (15kgf/1本)

※取付条件によっては上蓋にも使用できます。詳しくはNo.390-2 デジタルカタログP.493をご覧ください。

• 扉を開状態で保持するステーです。開時保持位置から全開位置まで扉を持ち上げると解除します。

注意・禁止事項

注意

• 扉高さ・扉開き角度に応じて、ブラケットの位置を適宜に決められますが、この場合、取付例のL1/2寸法は外形図のL₂寸法より大さくしてください。(小さい場合は蝶番やステーを破損する場合があります。)
• 扉1枚に対して1本使いでご使用ください。2本使いで使用ずると、左右の作動が同調しない場合があります。
• 本製品を扉以外のストッパーとして使わないでください。
• 取付場所や用途によつてストロークに余裕をもたせてください。
