LAMP ソフトダウンステー SDS-C301N型
- 通常単価(税別)
- 2,634円～2,709円
- 税込単価
- 2,897円～2,980円
扉をゆっくりおろせて安全対策に最適なステーです。【特長】・ラプコン機構を搭載した上開き扉用のソフトダウ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
ソフトダウンステーの外観
・1本使いの場合
扉モーメント=3.92～6.86N・m（40～70kgf・cｍ）
・2本使いの場合は上記モーメントと2倍まで対応。
扉の最大モーメント=扉質量（kg）×9.80665×回転中心から重心位置までの距離（m）
ホワイト
グレー
ブラック
| かぶせ | 吊元丁番 | A | B | C |
|---|---|---|---|---|
| 全かぶせ | 一軸丁番（平丁番） | 100 | 135 | － |
| 全かぶせ | スライドヒンジ 360-26-19T | 108 | － | 143－S |
| インセット | 一軸丁番（平丁番） | 97※2 | 132※2 | － |
S寸法は扉吊元のかぶせ量。
吊元丁番の種類により取付方法が異なる。取付方法（A、B、C）の基準は一軸丁番（平丁番）の場合はヒンジセンター、スライド丁番の場合は扉端面。
- ※ ^1印寸法の基準は扉の裏面
| 型番 | 主材料 | 仕上／色 | トルク | 質量 |
|---|---|---|---|---|
| SDS-C301NW | ABS樹脂／鋼 | ニッケルめっき／ホワイト | 3.92～6.86N・m（40～70kgf・cm） | 165g |
| SDS-C301NG | ABS樹脂／鋼 | ニッケルめっき／グレー | 165g | |
| SDS-C301NBL | ABS樹脂／鋼 | ニッケルめっき／ブラック | 165g |
使用例
取付例（上開き90°右付の例。左付は対称取付となる。）
- ※ 扉の閉じ方向にソフトダウン。本図は一番丁番（平丁番）、もしくはスライド丁番使用時の取付例。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,709円 ( 2,980円 ) | 在庫品1日目当日出荷可能 |
2,634円 ( 2,897円 ) | 在庫品1日目当日出荷可能 |
2,634円 ( 2,897円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
扉をゆっくりおろせて安全対策に最適なステーです。
【特長】
・ラプコン機構を搭載した上開き扉用のソフトダウンステーです。
・左右兼用で、取り付けが簡単です。
・扉を最大に開いた状態および閉じた状態を保持するキャッチを組み込んでいます。
・吊元丁番は平丁番、またはスライド丁番230-26／19Tをご使用ください。（木扉・板金扉の場合）
【用途】
・上開き扉用のソフトダウンステーに適用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

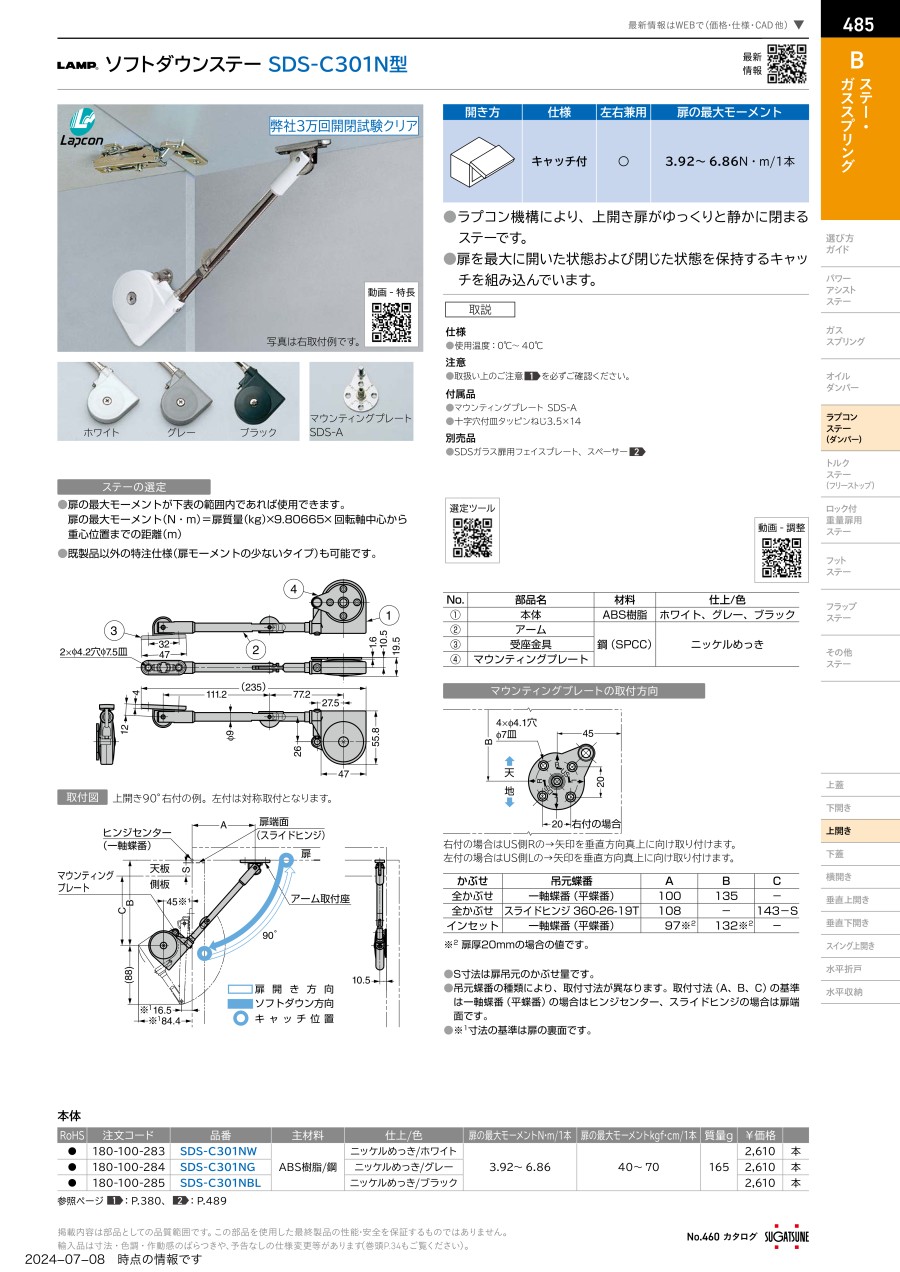

カタログ
