LAMP ソフトダウンステー SDS-100型・SDS-C100型
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,040円～2,235円
- 税込単価
- 2,244円～2,459円
扉をゆっくりおろせて、安全対策に最適なステーです。【特長】・左右兼用で、取り付...
詳細情報を確認する商品情報
製品仕様
写真はSDS-C100-G右側取付例です。
外観
- 1本使いの場合
扉モーメント=3.43～4.9N・m（35～50kgf・cm） - 2本使いの場合は上記モーメントと2倍まで対応。
扉の最大モーメント=扉質量（kg）×9.80665×回転中心から重心位置までの距離（m）
ホワイト
グレー
アンバー
ブラック
| 吊元丁番 | アーム取付座の取付位置 | マウンティングプレートの取付位置 |
|---|---|---|
| A | B | |
| 一軸丁番 （平丁番） | 100 | 135 |
| ドロップ丁番 （SDH-001型） | 107※1 | 126 |
| ドロップ丁番 （SDH-P型） | 108.5※2 | 124.5 |
- ※1 印はドロップ丁番のかぶせ量が16mm（出荷時）の場合。
- ※2 印はドロップ丁番のかぶせ量が19 mm（出荷時）の場合。
吊元丁番の種類により、取付寸法が異なる。取付寸法は一軸丁番（平丁番）、2枚合長丁番の場合ヒンジセンター基準、ドロップ丁番の場合は扉端面が基準。
| 型番 | 仕様 | 主材料 | 仕上/色 | 扉の最大モーメント | 質量 |
|---|---|---|---|---|---|
| SDS-100W | キャッチなし | ABS樹脂/鋼 | ニッケルめっき/ホワイト | 3.43～4.9N・m/1本 （35～50kgf・cm/1本） | 167g |
| SDS-C100-W | キャッチ付 | ABS樹脂/鋼 | ニッケルめっき/ホワイト | 167g | |
| SDS-100G | キャッチなし | ABS樹脂/鋼 | ニッケルめっき/グレー | 167g | |
| SDS-C100-G | キャッチ付 | ABS樹脂/鋼 | ニッケルめっき/グレー | 167g | |
| SDS-100U | キャッチなし | ABS樹脂/鋼 | ニッケルめっき/アンバー | 167g | |
| SDS-C100-U | キャッチ付 | ABS樹脂/鋼 | ニッケルめっき/アンバー | 167g | |
| SDS-100-B | キャッチなし | ABS樹脂/鋼 | ニッケルめっき/ブラック | 167g | |
| SDS-C100-B | キャッチ付 | ABS樹脂/鋼 | ニッケルめっき/ブラック | 167g |
使用例

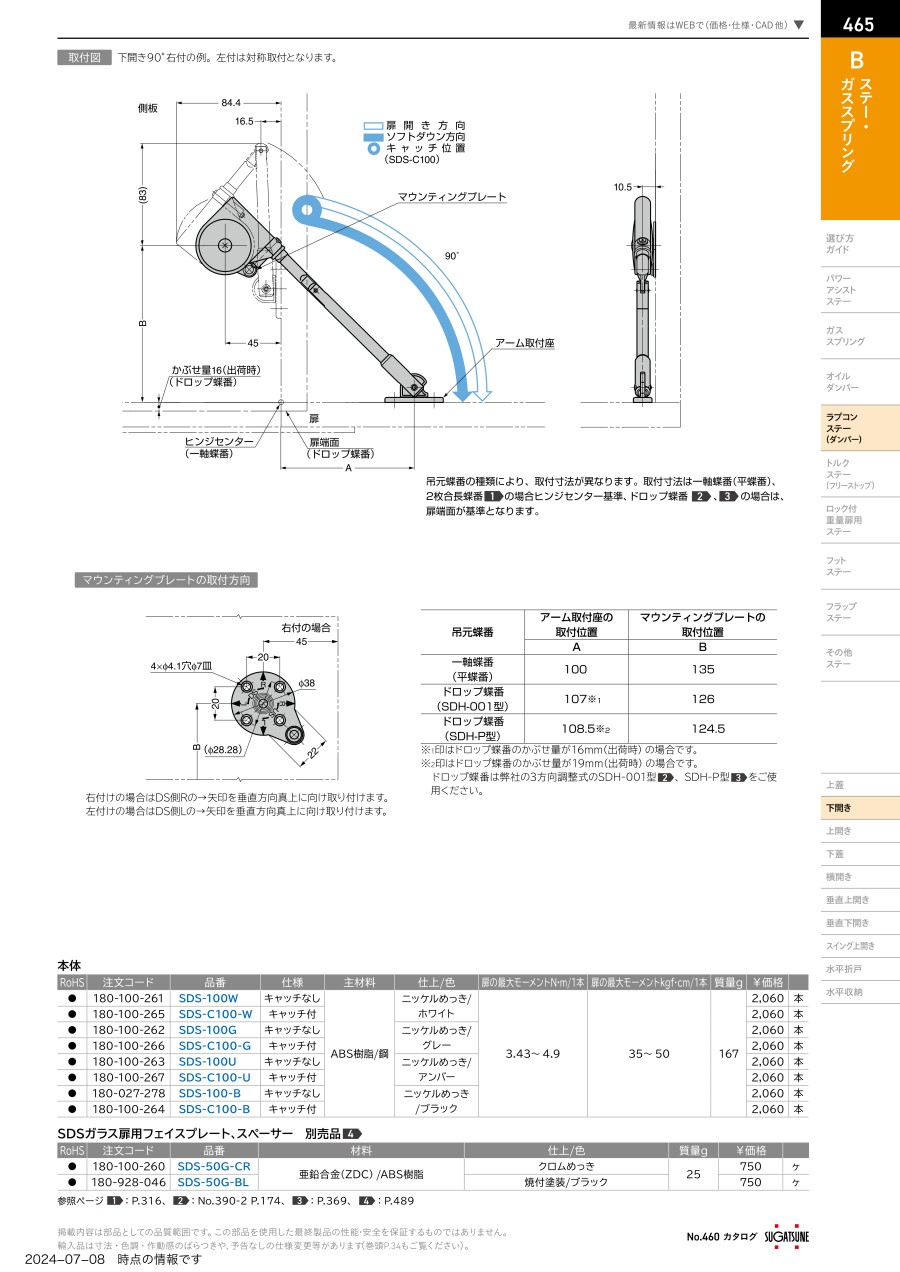

取付例（下開き90°右付の例。左付は対称取付となる。）
- ※ 扉の開き方向にソフトダウン。本図は一軸丁番（平丁番）、もしくはドロップ丁番使用時の取付例
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,159円 ( 2,375円 ) | 4日目 |
2,223円 ( 2,445円 ) | 4日目 |
2,040円 ( 2,244円 ) | 4日目 |
2,105円 ( 2,316円 ) | 4日目 |
2,185円 ( 2,404円 ) | 4日目 |
2,040円 ( 2,244円 ) | 4日目 |
2,235円 ( 2,459円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
扉をゆっくりおろせて、安全対策に最適なステーです。
【特長】
・左右兼用で、取り付けが簡単です
・ブラック色のキャッチなしタイプSDS-100-Bが新しく加わりました
・SDS-C100（キャッチ付）には扉が閉じた状態を保持するキャッチを組み込んでいます
・SDS-100（キャッチなし）を使用する場合は、別にキャッチが必要です
・吊元蝶番は一軸蝶番（平蝶番）、または3方向調節式のドロップ蝶番SDH-001型、SDH-P型が最適です
・使用温度：0℃～40℃
・ラプコン機構により、下開き扉がゆっくりと静かに開くステーです
【用途】
・ラプコン機構を搭載した下開き扉用のソフトダウンステー
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 取扱い上のご注意（メーカーカタログのP.300）を必ずご確認ください。
- 開いた扉面に物を置いたり、扉面上で作業などを行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
