ステンレス鋼製ロック付重量扉用ステー YA-2020W型 ワイヤー付 PAT
- 通常単価(税別)
- 10,241円～11,091円
- 税込単価
- 11,265円～12,200円
通常出荷日：4日目
扉を全開にすると、自動的にロックするあおり止めステー。【特長】・ステンレス製で、耐食性に優れている・グ...
詳細を確認未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| No. | 部品名 | 材 料 | 仕 上 |
|---|---|---|---|
| （1） | アウタープレート | ステンレス鋼（SUS304） | 光沢バレル研磨 |
| （2） | アーム | ||
| （3） | スライドグリップ | ||
| （4） | アームブラケット | ||
| （5） | ベースブラケット | ||
| （6） | ワイヤークランク | ||
| （7） | ワイヤー | ステンレス鋼（SUS304）、 ポリアミド（PA） | - |
- 従来はロック解除操作をしながら扉を閉めるため大変だった作業も、ステーから手を離して扉を閉めることができるため、安全・確実。
- ロック解除状態を保持している時は表示窓が赤色になる。（表示付）
ワイヤーによるロック解除方法。
表示窓
ワイヤー取付方法（※製品に取付済み）
1.ワイヤーをワイヤークランク裏側のスリットから押し込む。
2.スリットから押し込んだ状態でワイヤーを約90度回転させる。
規格表
| 型 番 | 仕 様 | 引張荷重N/1本 | 引張荷重kgf/1本 | 圧縮荷重N/1本 | 圧縮荷重kgf/1本 | 質量g |
|---|---|---|---|---|---|---|
| YA-2020WR | 右用 | 1470 | 150 | 588 | 60 | 650 |
| YA-2020WL | 左用 |
詳細情報
基本情報
扉を全開にすると、自動的にロックするあおり止めステー。
【特長】
・ステンレス製で、耐食性に優れている
・グリップをスライドさせると、ロックが解除
・ストップ位置までグリップをスライドさせると、ロック解除状態を保持
・手元でロックの解除ができるワイヤー付
・上蓋扉や上開き扉に2本使い（左右各1本）でも使用可能
・右用・左用がある
【用途】
・計測機器・環境機器・通信機器の天蓋など

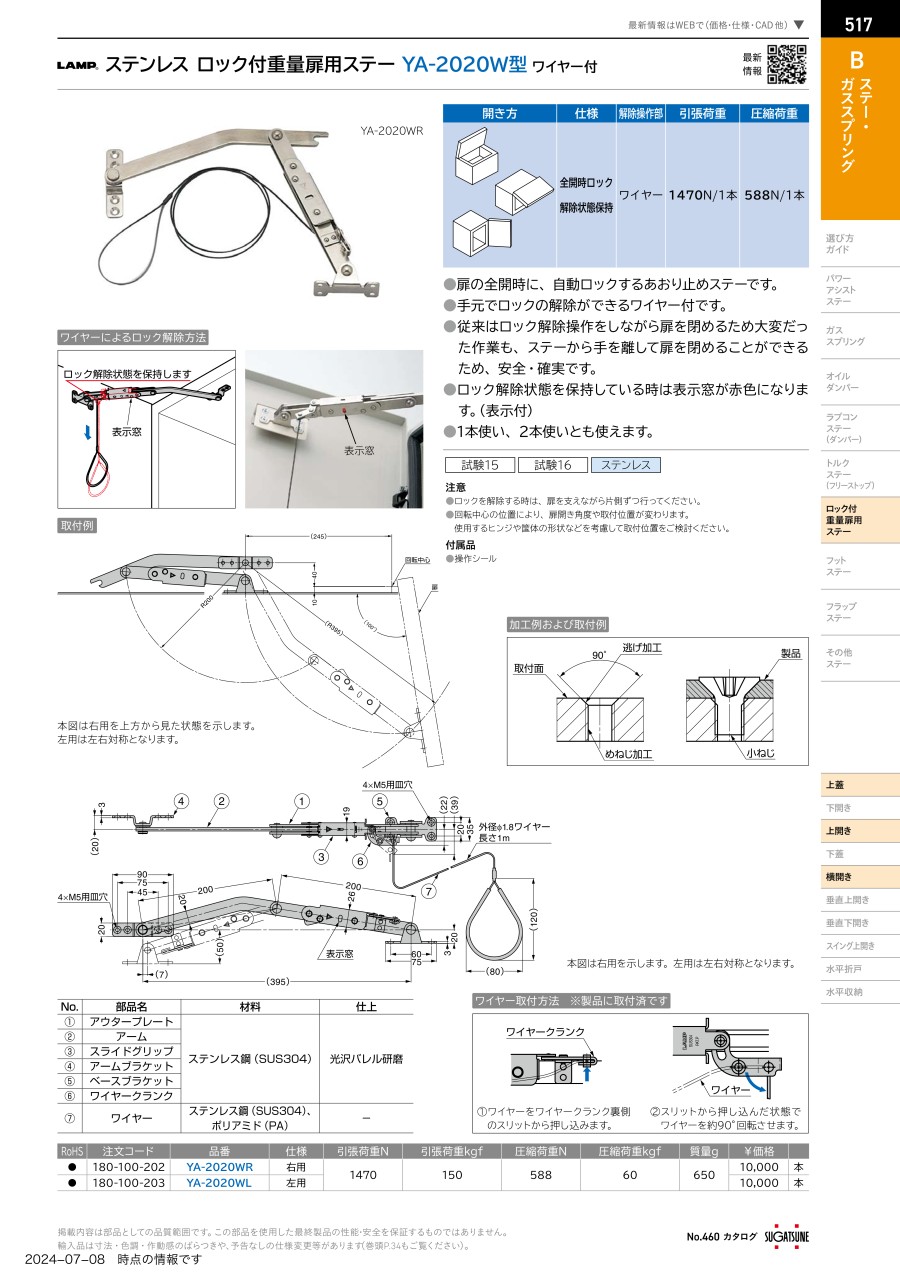

カタログ
商品担当おすすめ
ステンレス鋼製ロック付重量扉用ステー YA-2020W型 ワイヤー付 PATのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q右用、左用とはどちら向きのことですか？
A
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
