LAMP ステンレス鋼製ミニフラップステー L-200P
- 通常単価(税別)
- 1,551円
- 税込単価
- 1,706円
通常出荷日：在庫品1日目当日出荷可能
扉を全開状態で保持するステーです。【特長】・全開状態でさらに少し扉を持ち上げると解除します。・小型で薄...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
L-200Pの仕様・寸法情報
扉の開き方
上開き
種類
伸縮ステー
ストッパー
全開時ストップ
ストッパー解除方法
全開時解除
材質
[ステンレス] ステンレス鋼(SUS304)
伸縮時長さ【範囲選択】(mm)
151～200
伸長時長さ(mm)
200
圧縮荷重／ステー反力（圧縮時）(N)
147
ストローク(mm)
74
本体仕上
バレル研磨
商品情報
製品仕様

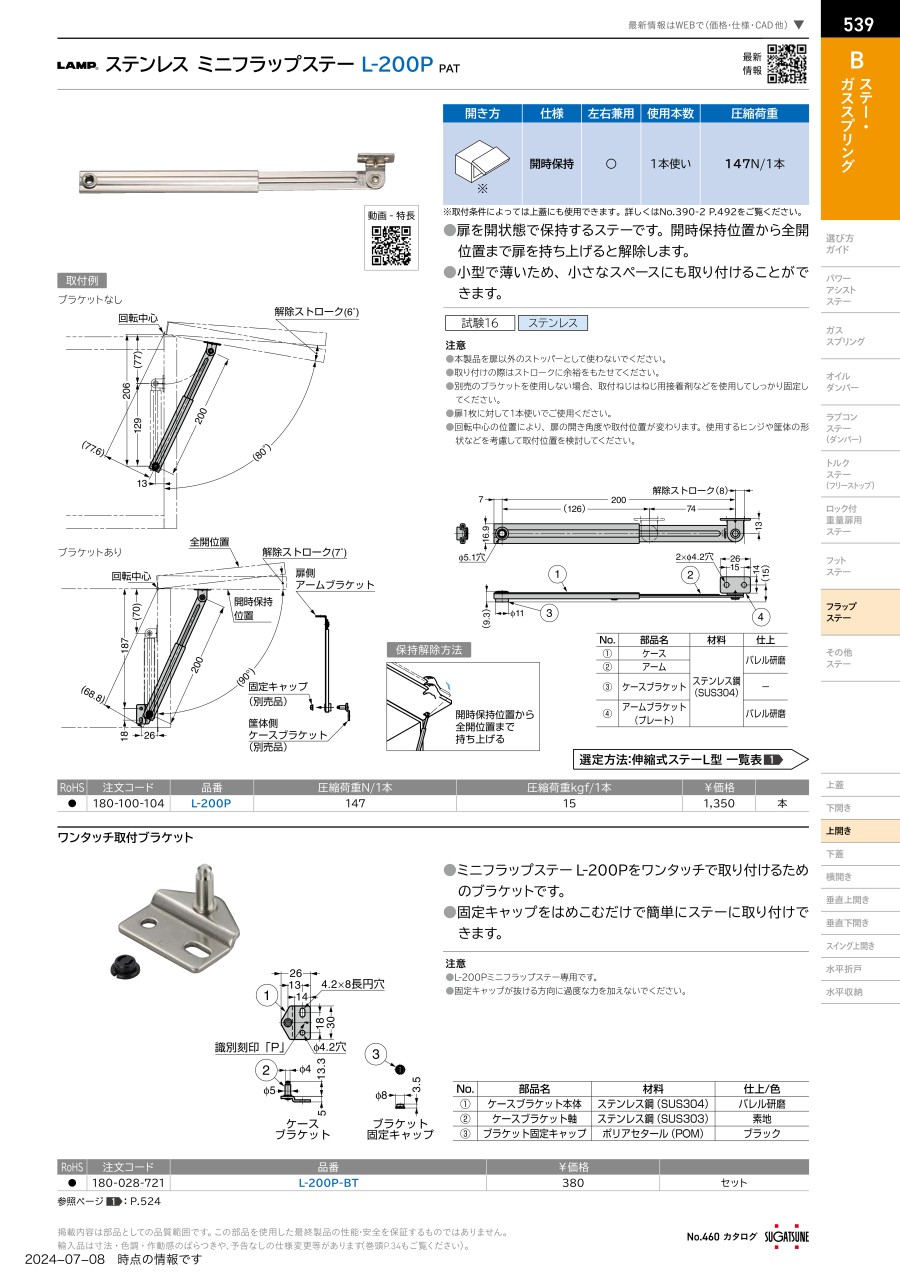

L-200Pの外観
圧縮荷重:147N/1本(15kgf/1本)
L-200Pの寸法図
- ※ 部品名、材料、仕上と連携
取付例
ストッパー解除方法
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | ケース | ステンレス鋼(SUS304) | バレル研磨 |
| ② | ケース | ステンレス鋼(SUS304) | バレル研磨 |
| ③ | ケースブラケット | ステンレス鋼(SUS303) | — |
| ④ | アームブラケット（プレート） | ステンレス鋼(SUS304) | バレル研磨 |
部品名、材料、仕上
開き方
| 仕様 | 左右兼用 | 使用本数 | 圧縮荷重 |
|---|---|---|---|
| 全開時保持 | ○ | 1本使い | 147N/1本(15kgf/1本) |
詳細情報
基本情報
扉を全開状態で保持するステーです。
【特長】
・全開状態でさらに少し扉を持ち上げると解除します。
・小型で薄いため、小さなスペースにも取り付けることができます。
・主要部分はステンレス鋼で耐食性に優れています。
【用途】
・装置や扉の開閉に使用できる。
