ステンレス鋼製フラップステー LB-215／LB-290
- 通常単価(税別)
- 3,597円～4,249円
- 税込単価
- 3,957円～4,674円
扉を全開状態で保持するステーです。【特長】・全開状態でさらに少し扉を持ち上げる...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が4型番あります。
商品情報
外形図
寸法図
製品仕様
イメージ
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | 本体 | ステンレス鋼（SUS304） | ヘアライン仕上 |
| （2） | アーム | - | |
| （3） | エンドキャップ | ヘアライン仕上 | |
| （4） | ボトムブラケット | ||
| （5） | ボトム軸 | ステンレス鋼 | - |
| （6） | ボトムキャップ | ステンレス鋼（SUS304） | ヘアライン仕上 |
| （7） | トップブラケット | ||
| （8） | トップ軸 | ステンレス鋼 | - |
| （9） | スライドピース | 亜鉛合金（ZDC） | |
| （10） | ばね | ステンレス鋼（SUS304） | |
| （11） | ブラインドリベット | ステンレス鋼 |
規格表
| 型番 | L1 | L2 | L3 | L4 | L5 | S | A | B | C | θ | 適応扉高さ（参考概寸） | 圧縮荷重N/1本 | 圧縮荷重kgf/1本 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LB-215A | 215 | 153 | 168 | 149 | 141 | 62 | 90 | 225 | 91.8 | 67° | 260～350 | 147 | 15 |
| LB-215B | |||||||||||||
| LB-290A | 290 | 190 | 205 | 186 | 178 | 100 | 105 | 280 | 102.9 | 80° | 340～500 | ||
| LB-290B |
使用例
取付例
詳細情報
基本情報
扉を全開状態で保持するステーです。
【特長】
・全開状態でさらに少し扉を持ち上げると解除します。
・基本的な開き方は上開きです。
・全開保持仕様、左右兼用、耐縮荷重147N/1本です。
【用途】
・安全対策に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

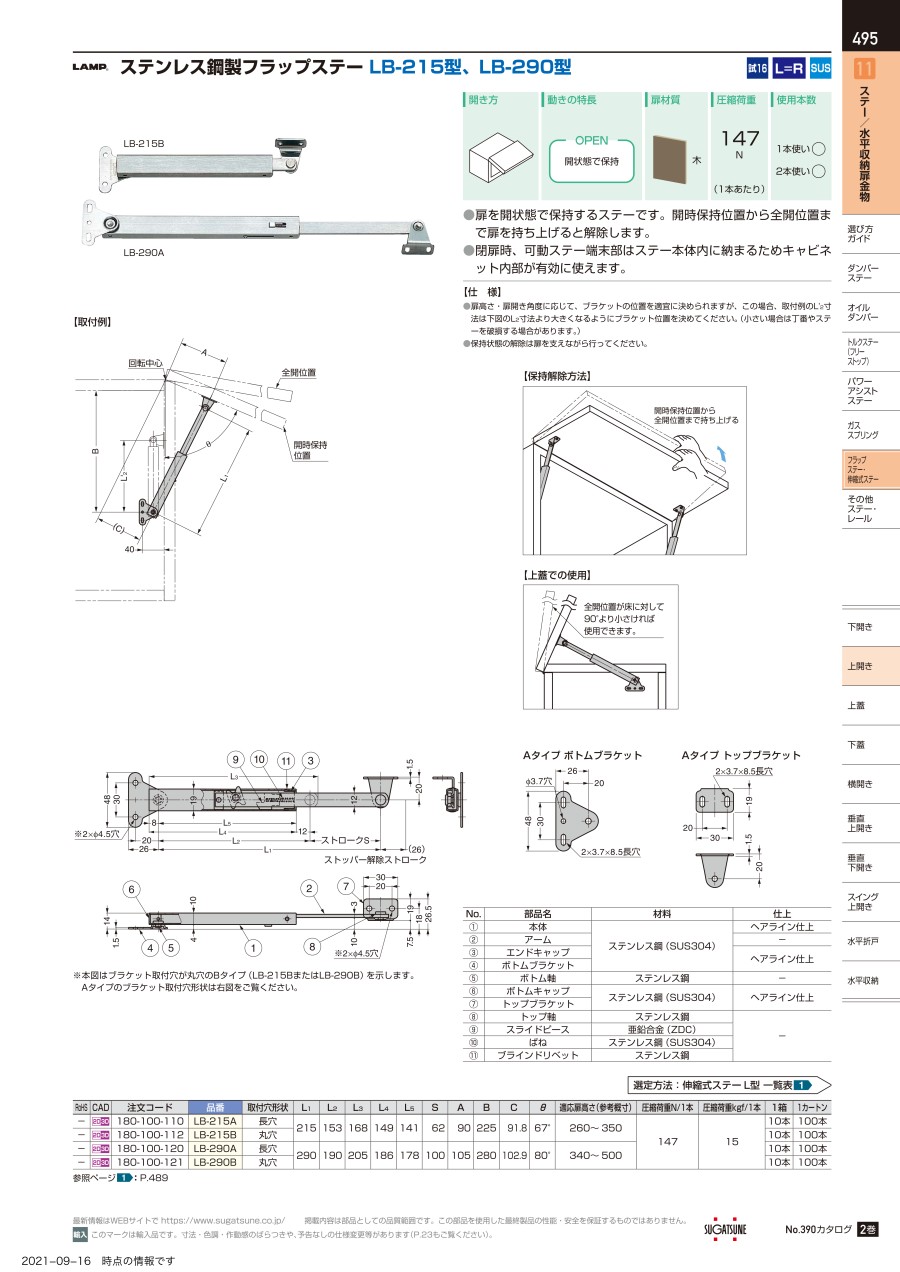

カタログ
