メカニカル部品技術窓口

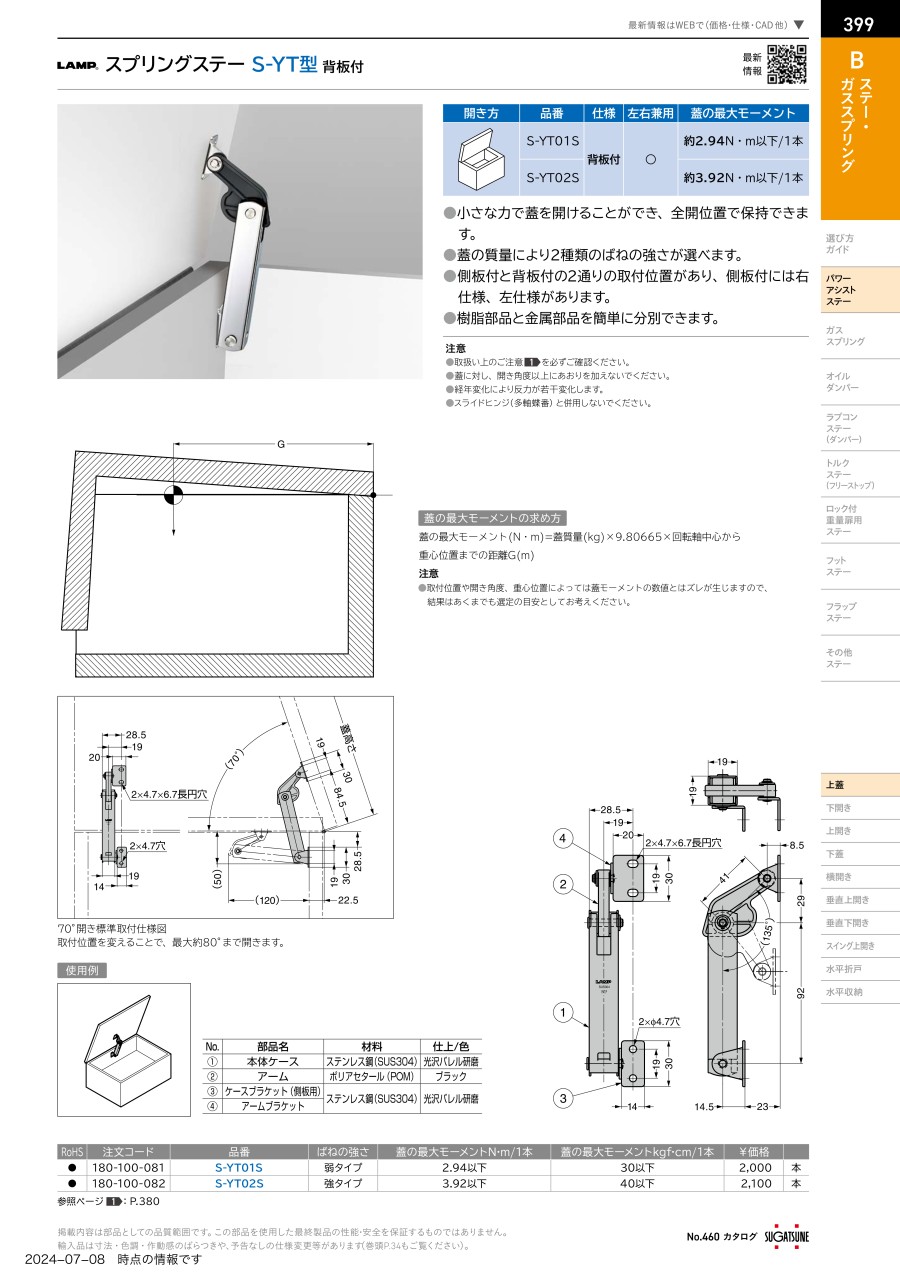

LAMP ステンレス鋼製スプリングステー S-YT型 背板付
- 通常単価(税別)
- 2,211円～2,247円
- 税込単価
- 2,432円～2,472円
通常出荷日：在庫品1日目当日出荷可能
小さな力で蓋を開けることができ、全開位置で保持できます。【特長】・本体、ばねはステンレス鋼（SUS30...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
側板付（右用）
（左）背板付（右）側板付
上扉モーメント=約2.94N・m（約30kgf / 1本）
上扉の最大モーメント=扉質量（kg）×9.80665×回転中心から重心位置までの距離G（m）
注意
取付位置や開き角度によっては上扉モーメントの数値とはずれが生じる、結果はあくまでも選定の目安として考える。
70°開き標準取付仕様図（左用）
取付位置を変えることで最大約80°まで開く。
使用例
部品名、材料、仕上 / 色と連携
| No. | 部品名 | 材料 | 仕上/色 |
|---|---|---|---|
| ① | 本体ケース | ステンレス鋼(SUS304) | 光沢バレル研磨 |
| ② | アーマ | ポリアセタール(POM) | ブラック |
| ③ | ケースブラケット(側板用) | ステンレス鋼(SUS304) | 光沢バレル研磨 |
| ④ | アームブラケット | ステンレス鋼(SUS304) | 光沢バレル研磨 |
部品名、材料、仕上 / 色
| 品番 | バネの強さ | トルク |
|---|---|---|
| S-YT01S | 弱タイプ | 約2.94N・m以下/1本(約30kgf・cm以下/1本) |
| S-YT02S | 強タイプ | 約3.92N・m以下/1本(約40kgf・cm以下/1本) |
詳細情報
基本情報
小さな力で蓋を開けることができ、全開位置で保持できます。
【特長】
・本体、ばねはステンレス鋼（SUS304）製で耐食性に優れています。
・樹脂部品と金属部品を簡単に分別できます。
【用途】
・蓋の質量により2種類のばねの強さが選べる。
