マグネットキャッチ MC-SM10
- 通常単価(税別)
- 62円
- 税込単価
- 68円
一般型のマグネットキャッチ。【特長】・取付け穴が長穴のため、取付け後の微調整が...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
MC-SM10の仕様・寸法情報
種類
マグネットキャッチ
マグネットキャッチ種類
通常タイプ
マグネットキャッチ形状
垂直形面付
取付方法
面付
保持力【範囲選択】(N)
～15
吸着力／引張力／保持力(N)
7.8
長さ【範囲選択】(mm)
～40
長さ(mm)
39
幅【範囲選択】(mm)
10.1～15
幅(mm)
11
本体材料
アルミニウム
高さ(mm)
13.1
本体材質（詳細）
アルミ合金
本体仕上
アルマイト
取付穴径
2.7
吸着板
あり
マグネット材料
フェライト
マグネット仕上
素地
受座材料
鋼
受座仕上
光沢クロメート
商品情報
製品仕様
寸法図
| No. | 材料 | 仕上 |
|---|---|---|
| 1 | アルミニウム合金 | アルマイト処理 |
| 2 | 鋼（ヨーク） | 光沢クロメート処理 |
| 3 | フェライト | － |
| 4 | 鋼 | 光沢クロメート処理 |
| 品番 | 吸着力N | 吸着力kgf | 質量 |
|---|---|---|---|
| MC-SM10 | 20N | 2kgf | 12g |
注意
吸着力にはバラつきがあります。現品にてご確認ください。
付属品
- 十字穴付丸木ねじ2.7×13（2本）
- 十字穴付皿木ねじ2.4×13（1本）

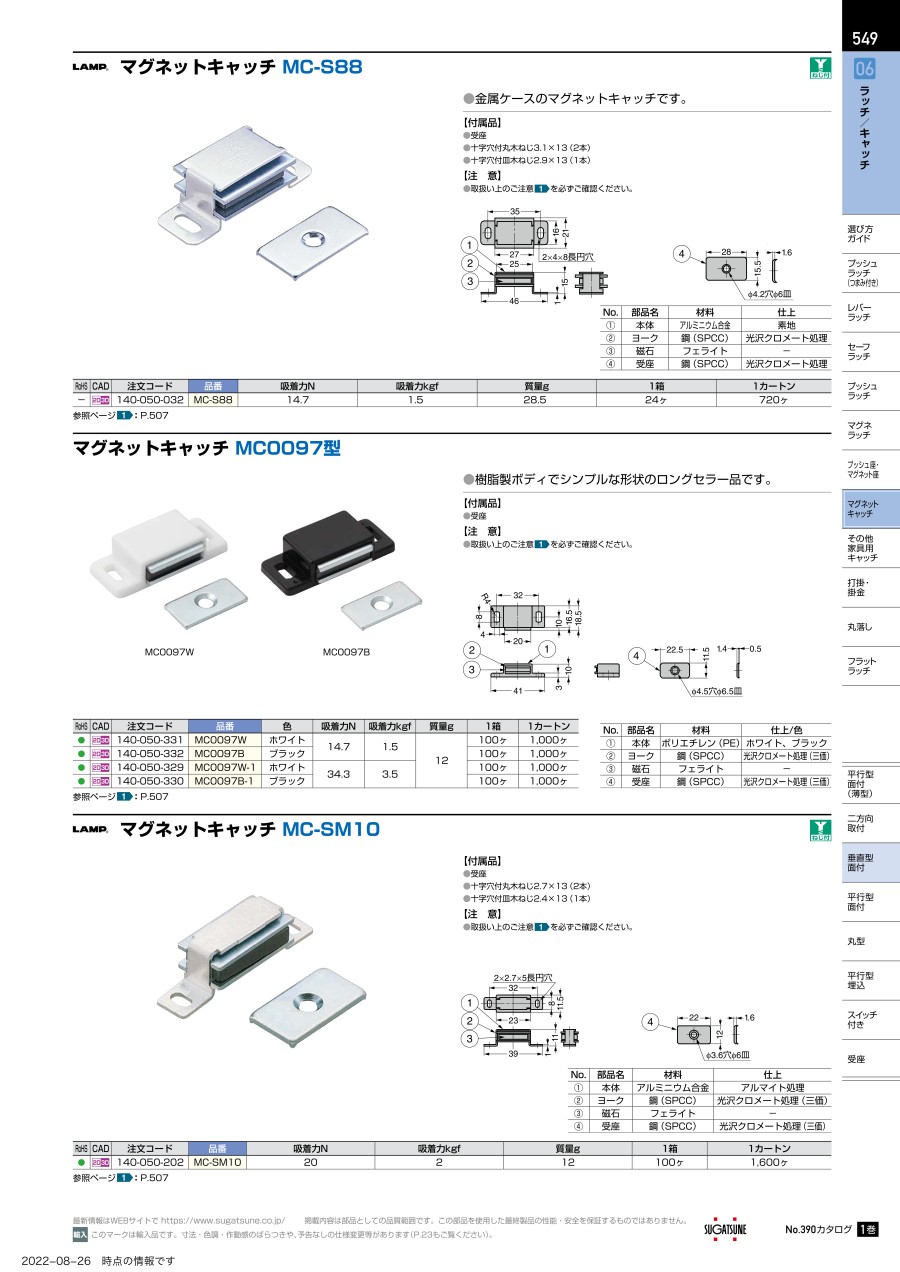

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
スガツネ工業
超強力マグネットキャッチ ラバータイプ NMS型
ナオジム磁石を使用した超強力マグネットキャッチ。簡単に切断でき、好みの長さで使用が可能。裏面に粘着剤が付いているため、取り付けが簡単。薄型ながら高吸着力。同タイプでフェライト磁石を使用したKMS型あり。
スガツネ工業
クリーンマグネットキャッチ アルミフレーム取付用セット AS-MC-JM45型
クリーンな環境下のアルミフレームへの取付に最適。アルミフレーム取付用のブラケット、受座、取付ねじ、ASナットのセット品。マグネットを樹脂で包んでいるため錆を防止。ネオジウム磁石を使用。コンパクトながら高い吸着力が得られる。
マグネットキャッチ MC-SM10の型番MC-SM10のページです。
型番MC-SM10に関する仕様情報を記載しております。
マグネットキャッチ MC-SM10のレビュー
合板の扉の保持
5
5.02019/11/09
マグネットキャッチを設置できる奥行きが20mmもなかったので小型のこちらのものを採用しました。扉が1kg程度なので保持力...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q使用に関して注意することはありますか？
A
磁石ですので、磁気カード、電子機器などを近くで使用する際には気を付けてください。
