メカニカル部品技術窓口
ボールキャッチ BCU型 面付タイプ
ご注意
- キャッチ力は調節できません。
押込力および引張力にはばらつきがあります。
未確定：候補が2型番あります。
商品情報
外形図
寸法図
製品仕様
外観
| 型番 | 押込力N | 押込力kgf | 引張力N | 引張力kgf | 材料 | 仕上 | 質量 |
|---|---|---|---|---|---|---|---|
| BCU-40 | 35.3 | 3.6 | 23.5 | 2.4 | 亜鉛合金（ZDC） | クロムめっき | 18g |
| BCU-70 | 40.2 | 4.1 | 38.2 | 3.9 | 亜鉛合金（ZDC） | クロムめっき | 75g |
規格表
| 型番 | A | P1 | C | D | E | F | G | H | I | P2 | K | L | N | P | T | X | Y | Q | V |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BCU-40 | 28.5 | 20 | 12.5 | 8.3 | 6.5 | R4 | 8.5 | 5 | 24 | 16 | 8 | 8.8 | 5.5 | 3.7 | 3 | 3.2 | 6.4 | 15.7 | M3 |
| BCU-70 | 48 | 34 | 20.5 | 13.5 | 12.7 | R6.5 | 14 | 6 | 42 | 32 | 11 | 13 | 10 | 7.3 | 4 | 4.2 | 8.4 | 24.9 | M5 |
使用例
使用例
詳細情報
基本情報
扉の閉時の保持に最適なボールキャッチです。
【特長】
・平行、垂直どちらの向きでもキャッチできます。
【用途】
・扉の閉時の保持に最適。
ご注意
- キャッチ力は調節できません。
押込力および引張力にはばらつきがあります。

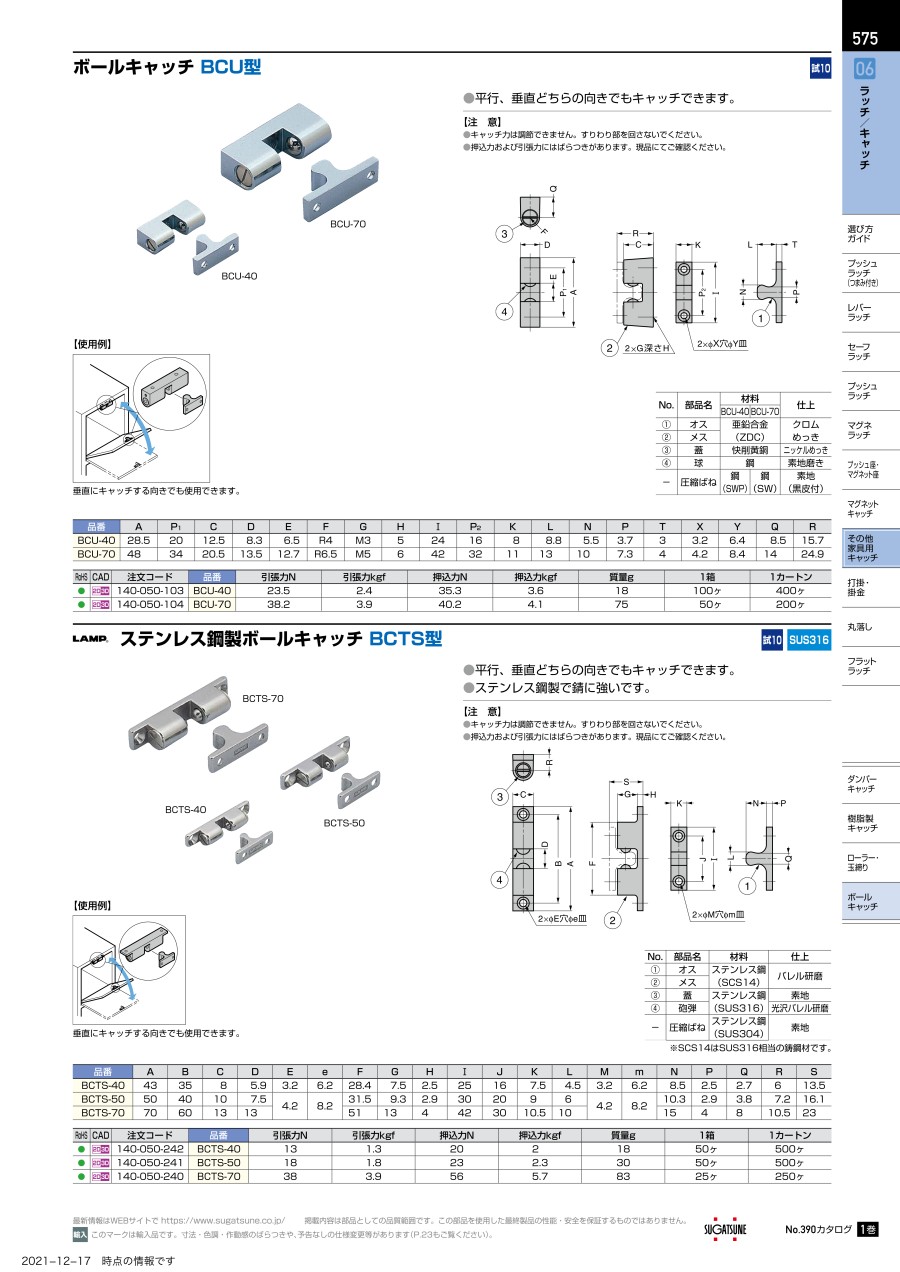

カタログ
商品担当おすすめ
ボールキャッチ BCU型 面付タイプのレビュー
ワーク搬送用部品の一部として
4
4.02019/12/29
ワーク搬送用部品の一部として、ワークが大型なのに、装置のコンパクト化が必要で選びました。使い勝手はふつうです ｐ2
0人が参考にしています。
製品に使用
5
5.02018/11/20
バックホーに電子機器を携帯するための板金筐体取っ手部に使用しています。振動に強く開閉に手間のかからないボールキャッチの中...もっと読む
0人が参考にしています。
