鍋屋バイテック

十字ノブ KJW／KJWS／KJR

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 430円～2,388円

税込単価: 473円～2,627円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

フェノール樹脂性十字ノブです。【特長】・力のかかりやすい形状です。・金属ハブが...

本体種類
角形
角型種類
四角・十字形
本体材質
ナイロン6
付加機能
なし
本体表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

めねじ

リーマ穴

KJWシリーズ

KJWの寸法図

品番	D	M（並目）	Lf	H	s	h	d	質量（g）
KJW-32-M6	32	M6	12	20	10	9	12	16
KJW-40-M8	40	M8	14	25	13	10	14	26
KJW-50-M10	50	M10	18	32	20	12	18	49
KJW-63-M12	63	M12	22	40	25	14	20	79
KJW-80-M16	80	M16	30	50	30	17	25	153

KJRシリーズ

KJRの寸法図

品番	D	C	Lc	H	s	h	d	質量 (g)
品番	D	C	Lc	H	s	h	d	質量 (g)
KJR-32-R6	32	6	12	20	10	9	12	15
KJR-40-R8	40	8	14	25	13	10	14	25
KJR-50-R10	50	10	18	32	20	12	18	47
KJR-63-R12	63	12	22	40	25	14	20	74
KJR-80-R16	80	16	30	50	30	17	25	137

材質・仕上げ

	KJW/KJR
ノブ	ナイロン6 （つや消し黒）
ねじ部	SUM22L 三価クロメート処理

材質・特長

商品記号	タイプ	ノブの材質	ねじ部の材質
KJW	めねじ	ナイロン6	スティール製
KJWS	めねじ	ナイロン6	ステンレス製
KJR	リーマ穴	ナイロン6	スティール製

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

取付部長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ

(mm)

めねじ・丸穴加工

止めねじ加工

取付部材質

取付部表面処理

RoHS?

最小発注数量

丸穴	6	12	30.1～40	32	20	リーマ仕上 / 止まり穴	なし	SUM22L	三価クロメート処理	10	1個
丸穴	8	14	30.1～40	40	25	リーマ仕上 / 止まり穴	なし	SUM22L	三価クロメート処理	10	1個
丸穴	10	18	40.1～50	50	32	リーマ仕上 / 止まり穴	なし	SUM22L	三価クロメート処理	10	1個
丸穴	12	22	50.1～70	63	40	リーマ仕上 / 止まり穴	なし	SUM22L	三価クロメート処理	10	1個
めねじ(段付)	M6	12	30.1～40	32	20	止まり穴	-	SUM22L	三価クロメート処理	10	1個
めねじ(段付)	M8	14	30.1～40	40	25	止まり穴	-	SUM22L	三価クロメート処理	10	1個
めねじ(段付)	M10	18	40.1～50	50	32	止まり穴	-	SUM22L	三価クロメート処理	10	1個
めねじ(段付)	M12	22	50.1～70	63	40	止まり穴	-	SUM22L	三価クロメート処理	10	1個
めねじ(段付)	M6	12	30.1～40	32	20	止まり穴	-	SUS303	なし	10	1個
めねじ(段付)	M8	14	30.1～40	40	25	止まり穴	-	SUS303	なし	10	1個
めねじ(段付)	M10	18	40.1～50	50	32	止まり穴	-	SUS303	なし	10	1個
めねじ(段付)	M12	22	50.1～70	63	40	止まり穴	-	SUS303	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

511円 ( 562円 )	4日目
467円 ( 514円 )	4日目
695円 ( 765円 )	在庫品1日目当日出荷可能
965円 ( 1,062円 )	在庫品1日目当日出荷可能
438円 ( 482円 )	4日目
430円 ( 473円 )	4日目
648円 ( 713円 )	在庫品1日目当日出荷可能
1,140円 ( 1,254円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	4日目
1,197円 ( 1,317円 )	4日目
1,786円 ( 1,965円 )	4日目
2,388円 ( 2,627円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

フェノール樹脂性十字ノブです。
【特長】
・力のかかりやすい形状です。
・金属ハブが露出しているため追加工や固定用ピンの使用が容易です。
・ノブの材質はナイロン6とフェノール樹脂を標準化とします。
・商品記号により、タイプおよびノブ・ねじ部の材質が選択できます。
【用途】
・工具不要でねじを取りつけ、取りはずしをしたい時に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

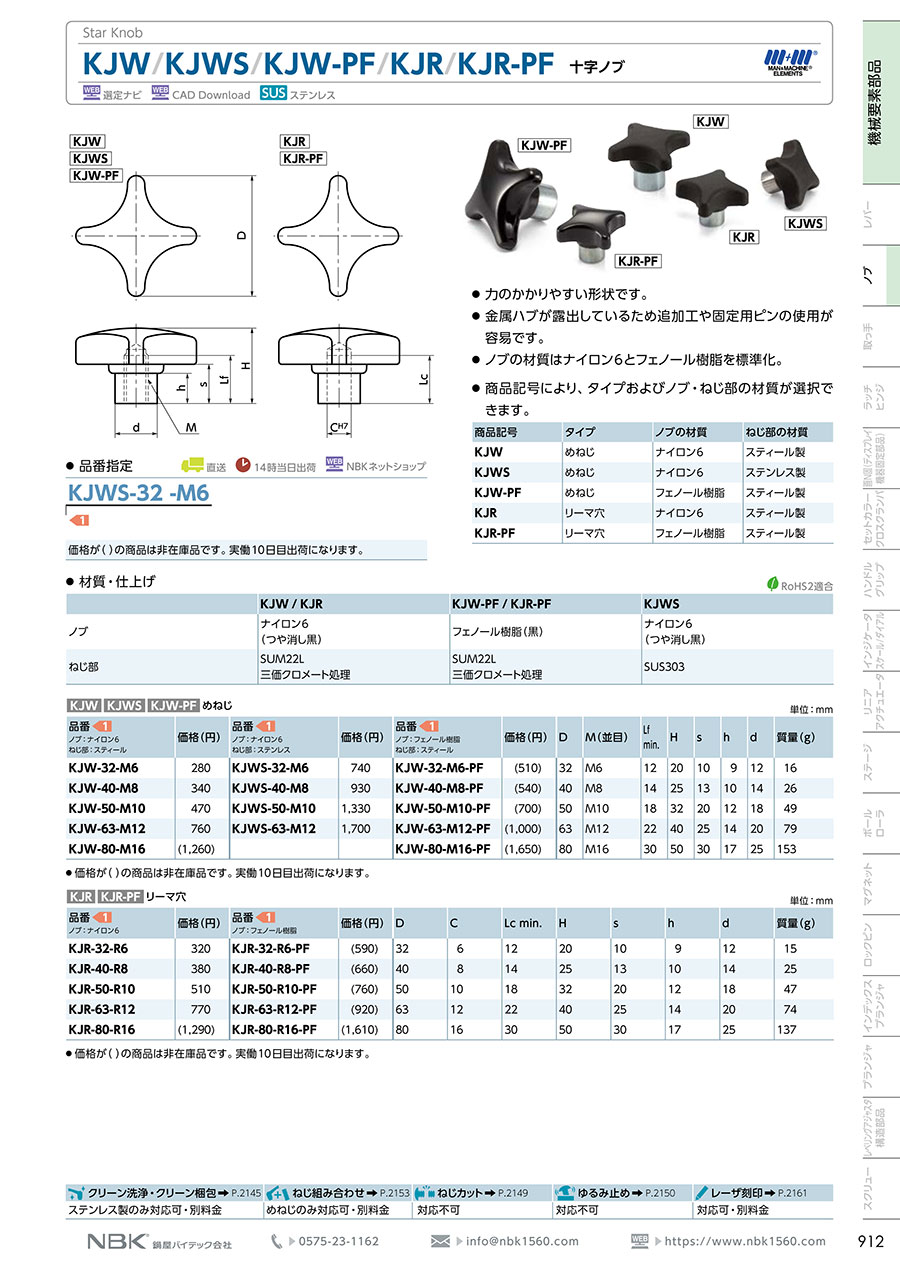

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
プラ五角ノブ KA／KB
耐久性に優れたフェノール樹脂製の5角ノブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
