鍋屋バイテック

プラスティックミニノブ KUDM／KUDF

Name: プラスティックミニノブ KUDM／KUDF
Brand: 鍋屋バイテック
SKU: 221000112627
Rating: 4.3 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 400円～873円

税込単価: 440円～960円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

ローレットノブ KNM／KNMS／KNF／KNFS

4.6

通常価格(税別)： 258円 (税込価格：284円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

プラスティックウィングノブ KUWM／KUWMS／KUWF／KUWFS

4.8

通常価格(税別)： 398円 (税込価格：438円)

通常出荷日：在庫品1日目

【特長】・ユニバーサルデザインの7原則に配慮して設計。・力がかかりやすく、操作...

詳細情報を確認する

本体種類
角形
角型種類
三角形
本体材質
ナイロン6
付加機能
なし
本体表面処理
なし
取付部表面処理
三価クロメート処理

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が226型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

おねじ

めねじ

力がかかりやすく、操作しやすい形状

KUDMの寸法図

材質・仕上げ

	KUDM
ノブ	ナイロン6(各色)
ねじ部	SWCH10R三価クロメート処理

特長

商品記号	タイプ	ねじ部材質
KUDM	おねじ	スティール製
KUDMS	おねじ	ステンレス製
KUDF	めねじ	スティール製
KUDFS	めねじ	ステンレス製

特長

末尾記号	ノブの色
BK	つや消し黒
SG	つや消しシルバー
OR	つや消しオレンジ
BL	つや消しブルー
YW	つや消しイエロー

KUDFの寸法図

材質・仕上げ

	KUDF
ノブ	ナイロン6(各色)
ねじ部	S45C三価クロメート処理

材質・特長

商品記号	タイプ	ねじ部材質
KUDM	おねじ	スティール製
KUDMS	おねじ	ステンレス製
KUDF	めねじ	スティール製
KUDFS	めねじ	ステンレス製

ノブの色

末尾記号	ノブの色
BK	つや消し黒
SG	つや消しシルバー
OR	つや消しオレンジ
BL	つや消しブルー
YW	つや消しイエロー

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

取付部長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ

(mm)

本体色

おねじ先端加工

めねじ・丸穴加工

取付部材質

RoHS?

最小発注数量

めねじ	M3	5	～20	16	12.5	(BK)ダークグレー+黒	-	止まり穴	S45C	10	1個
めねじ	M3	5	～20	16	12.5	(BL)ダークグレー+ブルー	-	止まり穴	S45C	10	1個
めねじ	M3	5	～20	16	12.5	(OR)ダークグレー+オレンジ	-	止まり穴	S45C	10	1個
めねじ	M3	5	～20	16	12.5	(SG)ダークグレー+シルバーグレー	-	止まり穴	S45C	10	1個
めねじ	M3	5	～20	16	12.5	(YW)ダークグレー+イエロー	-	止まり穴	S45C	10	1個
めねじ	M4	5	～20	16	12.5	(BK)ダークグレー+黒	-	止まり穴	S45C	10	1個
めねじ	M4	5	～20	16	12.5	(BL)ダークグレー+ブルー	-	止まり穴	S45C	10	1個
めねじ	M4	5	～20	16	12.5	(OR)ダークグレー+オレンジ	-	止まり穴	S45C	10	1個
めねじ	M4	5	～20	16	12.5	(SG)ダークグレー+シルバーグレー	-	止まり穴	S45C	10	1個
めねじ	M4	5	～20	16	12.5	(YW)ダークグレー+イエロー	-	止まり穴	S45C	10	1個
めねじ	M5	5	～20	16	12.5	(BK)ダークグレー+黒	-	止まり穴	S45C	10	1個
めねじ	M5	5	～20	16	12.5	(BL)ダークグレー+ブルー	-	止まり穴	S45C	10	1個
めねじ	M5	5	～20	16	12.5	(OR)ダークグレー+オレンジ	-	止まり穴	S45C	10	1個
めねじ	M5	5	～20	16	12.5	(SG)ダークグレー+シルバーグレー	-	止まり穴	S45C	10	1個
めねじ	M5	5	～20	16	12.5	(YW)ダークグレー+イエロー	-	止まり穴	S45C	10	1個
めねじ	M5	6	～20	20	14	(BK)ダークグレー+黒	-	止まり穴	S45C	10	1個
めねじ	M5	6	～20	20	14	(BL)ダークグレー+ブルー	-	止まり穴	S45C	10	1個
めねじ	M5	6	～20	20	14	(OR)ダークグレー+オレンジ	-	止まり穴	S45C	10	1個
めねじ	M5	6	～20	20	14	(SG)ダークグレー+シルバーグレー	-	止まり穴	S45C	10	1個
めねじ	M5	6	～20	20	14	(YW)ダークグレー+イエロー	-	止まり穴	S45C	10	1個
めねじ	M6	6	～20	20	14	(BK)ダークグレー+黒	-	止まり穴	S45C	10	1個
めねじ	M6	6	～20	20	14	(BL)ダークグレー+ブルー	-	止まり穴	S45C	10	1個
めねじ	M6	6	～20	20	14	(OR)ダークグレー+オレンジ	-	止まり穴	S45C	10	1個
めねじ	M6	6	～20	20	14	(SG)ダークグレー+シルバーグレー	-	止まり穴	S45C	10	1個
めねじ	M6	6	～20	20	14	(YW)ダークグレー+イエロー	-	止まり穴	S45C	10	1個
めねじ	M5	8	20.1～30	25	15.5	(BK)ダークグレー+黒	-	止まり穴	S45C	10	1個
めねじ	M5	8	20.1～30	25	15.5	(BL)ダークグレー+ブルー	-	止まり穴	S45C	10	1個
めねじ	M5	8	20.1～30	25	15.5	(OR)ダークグレー+オレンジ	-	止まり穴	S45C	10	1個
めねじ	M5	8	20.1～30	25	15.5	(SG)ダークグレー+シルバーグレー	-	止まり穴	S45C	10	1個
めねじ	M5	8	20.1～30	25	15.5	(YW)ダークグレー+イエロー	-	止まり穴	S45C	10	1個
めねじ	M6	8	20.1～30	25	15.5	(BK)ダークグレー+黒	-	止まり穴	S45C	10	1個
めねじ	M6	8	20.1～30	25	15.5	(BL)ダークグレー+ブルー	-	止まり穴	S45C	10	1個
めねじ	M6	8	20.1～30	25	15.5	(OR)ダークグレー+オレンジ	-	止まり穴	S45C	10	1個
めねじ	M6	8	20.1～30	25	15.5	(SG)ダークグレー+シルバーグレー	-	止まり穴	S45C	10	1個
めねじ	M6	8	20.1～30	25	15.5	(YW)ダークグレー+イエロー	-	止まり穴	S45C	10	1個
めねじ	M6	8	30.1～40	32	21	(BK)ダークグレー+黒	-	止まり穴	S45C	10	1個
めねじ	M6	8	30.1～40	32	21	(BL)ダークグレー+ブルー	-	止まり穴	S45C	10	1個
めねじ	M6	8	30.1～40	32	21	(OR)ダークグレー+オレンジ	-	止まり穴	S45C	10	1個
めねじ	M6	8	30.1～40	32	21	(SG)ダークグレー+シルバーグレー	-	止まり穴	S45C	10	1個
めねじ	M6	8	30.1～40	32	21	(YW)ダークグレー+イエロー	-	止まり穴	S45C	10	1個
めねじ	M8	8	30.1～40	32	21	(BK)ダークグレー+黒	-	止まり穴	S45C	10	1個
めねじ	M8	8	30.1～40	32	21	(BL)ダークグレー+ブルー	-	止まり穴	S45C	10	1個
めねじ	M8	8	30.1～40	32	21	(OR)ダークグレー+オレンジ	-	止まり穴	S45C	10	1個
めねじ	M8	8	30.1～40	32	21	(SG)ダークグレー+シルバーグレー	-	止まり穴	S45C	10	1個
めねじ	M8	8	30.1～40	32	21	(YW)ダークグレー+イエロー	-	止まり穴	S45C	10	1個
めねじ	M8	10	30.1～40	40	25	(BK)ダークグレー+黒	-	止まり穴	S45C	10	1個
めねじ	M8	10	30.1～40	40	25	(BL)ダークグレー+ブルー	-	止まり穴	S45C	10	1個
めねじ	M8	10	30.1～40	40	25	(OR)ダークグレー+オレンジ	-	止まり穴	S45C	10	1個
めねじ	M8	10	30.1～40	40	25	(SG)ダークグレー+シルバーグレー	-	止まり穴	S45C	10	1個
めねじ	M8	10	30.1～40	40	25	(YW)ダークグレー+イエロー	-	止まり穴	S45C	10	1個
めねじ	M10	10	30.1～40	40	25	(BK)ダークグレー+黒	-	止まり穴	S45C	10	1個
めねじ	M10	10	30.1～40	40	25	(BL)ダークグレー+ブルー	-	止まり穴	S45C	10	1個
めねじ	M10	10	30.1～40	40	25	(OR)ダークグレー+オレンジ	-	止まり穴	S45C	10	1個
めねじ	M10	10	30.1～40	40	25	(SG)ダークグレー+シルバーグレー	-	止まり穴	S45C	10	1個
めねじ	M10	10	30.1～40	40	25	(YW)ダークグレー+イエロー	-	止まり穴	S45C	10	1個
おねじ	M3	10	～20	16	12.5	(BK)ダークグレー+黒	なし	-	SWCH10R	10	1個
おねじ	M3	10	～20	16	12.5	(BL)ダークグレー+ブルー	なし	-	SWCH10R	10	1個
おねじ	M3	10	～20	16	12.5	(OR)ダークグレー+オレンジ	なし	-	SWCH10R	10	1個
おねじ	M3	10	～20	16	12.5	(SG)ダークグレー+シルバーグレー	なし	-	SWCH10R	10	1個
おねじ	M3	10	～20	16	12.5	(YW)ダークグレー+イエロー	なし	-	SWCH10R	10	1個

通常単価(税別) (税込単価)	通常出荷日

535円 ( 589円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	4日目
532円 ( 585円 )	在庫品1日目当日出荷可能
613円 ( 674円 )	在庫品1日目当日出荷可能
519円 ( 571円 )	4日目
581円 ( 639円 )	在庫品1日目当日出荷可能
519円 ( 571円 )	4日目
612円 ( 673円 )	在庫品1日目当日出荷可能
612円 ( 673円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	4日目
526円 ( 579円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	4日目
581円 ( 639円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	4日目
554円 ( 609円 )	在庫品1日目当日出荷可能
537円 ( 591円 )	4日目
554円 ( 609円 )	在庫品1日目当日出荷可能
456円 ( 502円 )	4日目
590円 ( 649円 )	4日目
657円 ( 723円 )	在庫品1日目当日出荷可能
537円 ( 591円 )	4日目
640円 ( 704円 )	在庫品1日目当日出荷可能
554円 ( 609円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	4日目
651円 ( 716円 )	在庫品1日目当日出荷可能
605円 ( 666円 )	4日目
605円 ( 666円 )	4日目
550円 ( 605円 )	4日目
605円 ( 666円 )	4日目
550円 ( 605円 )	4日目
550円 ( 605円 )	4日目
405円 ( 446円 )	4日目
599円 ( 659円 )	4日目
550円 ( 605円 )	4日目
666円 ( 733円 )	4日目
610円 ( 671円 )	4日目
671円 ( 738円 )	4日目
610円 ( 671円 )	4日目
610円 ( 671円 )	4日目
719円 ( 791円 )	3日目
610円 ( 671円 )	4日目
767円 ( 844円 )	4日目
610円 ( 671円 )	4日目
610円 ( 671円 )	4日目
719円 ( 791円 )	4日目
719円 ( 791円 )	4日目
719円 ( 791円 )	4日目
660円 ( 726円 )	4日目
719円 ( 791円 )	4日目
762円 ( 838円 )	在庫品1日目当日出荷可能
719円 ( 791円 )	4日目
762円 ( 838円 )	4日目
660円 ( 726円 )	4日目
838円 ( 922円 )	4日目
601円 ( 661円 )	4日目
521円 ( 573円 )	4日目
573円 ( 630円 )	4日目
601円 ( 661円 )	4日目
573円 ( 630円 )	4日目

基本情報

基本情報

【特長】
・ユニバーサルデザインの7原則に配慮して設計。
・力がかかりやすく、操作しやすい形状。
・M3-M10の豊富なねじサイズ。
・機械・装置のカラーユニバーサルデザイン化をサポートする5色カラーバリエーション。
・ダークグレーと各色との美しいツートンカラー。
・商品記号により、タイプおよびねじ部の材質が選択できる。
・締め付け時に力をかけすぎると破損する恐れがあります。樹脂キャップとねじの固着状態を確認し、無理に締め込まないようご注意ください。
【用途】
・工具不要でねじを取りつけ、取りはずしをしたい時に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

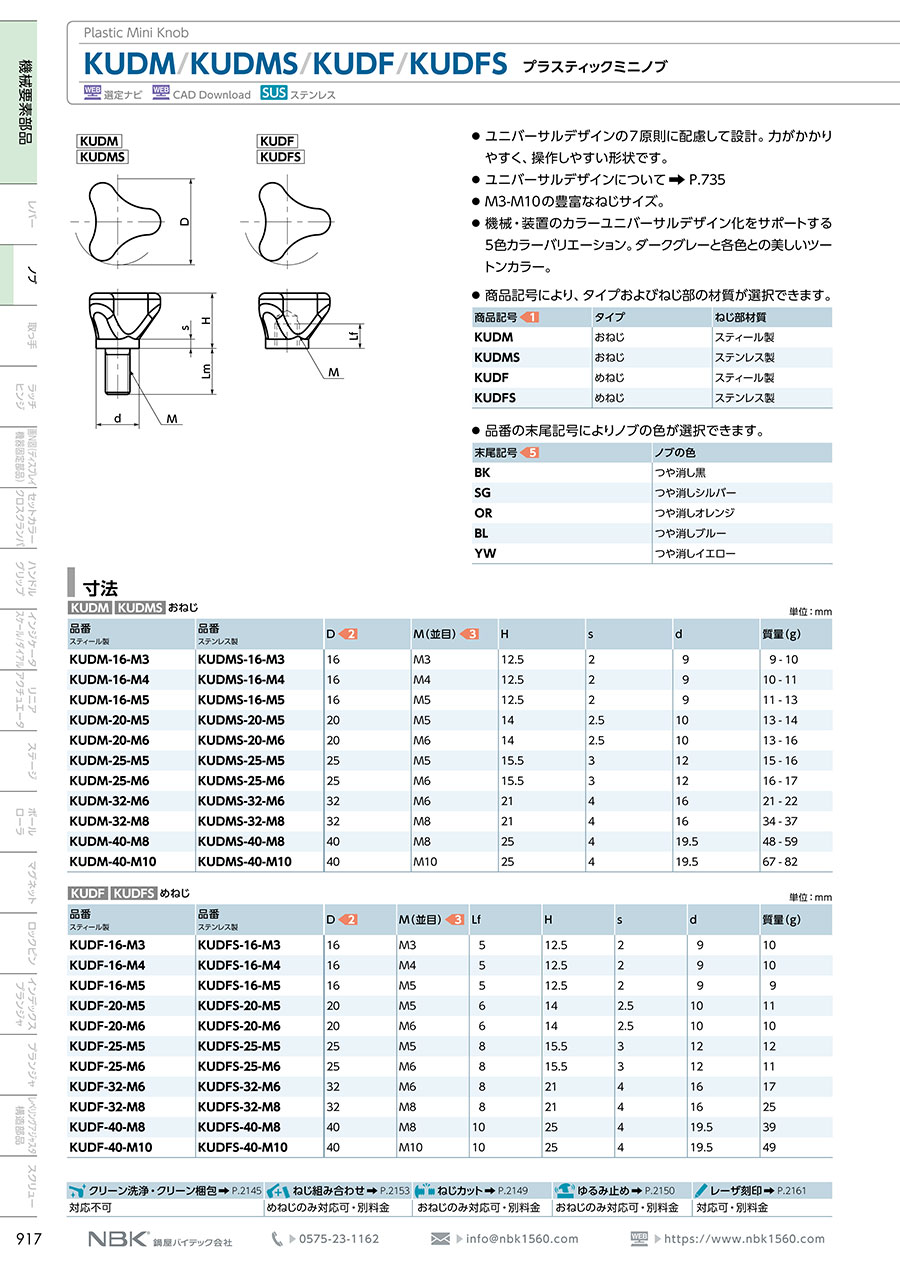

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
プラスティックバーノブ KBM／KBF
プラスティック製T字ノブ。力のかかりやすい形状です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
