ディンプルノブ KRM／KRMS／KRF／KRFS／KRR
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 354円～1,437円
- 税込単価
- 389円～1,581円
高品質でヒューマンなデザインノブ。【特長】・おねじKRM、KRMS・めねじKR...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が41型番あります。
商品情報
外形図
KRM／KRMS
KRF／KRFS
KRR
製品仕様
材質・仕上げ
| 商品記号 | KRM | KRMS | KRF | KRFS | KRR |
|---|---|---|---|---|---|
| ノブ | ナイロン6(つや消し黒) | ナイロン6(つや消し黒) | ナイロン6(つや消し黒) | ナイロン6(つや消し黒) | ナイロン6(つや消し黒) |
| ねじ部 | SWCH10R 三価ク口メー卜処理 | SUSXM7 | SUM24L 三価ク口メー卜処理 | SUS303 | - |
| ハブ | - | - | - | - | SS400 四三酸化鉄皮膜(黒) |
規格表
KRM／KRMS：おねじ
単位：mm
| 型番 スティール製 | 型番 ステンレス製 | D | M （並目） | Lm | H | s | d | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| KRM-25-M4-6 | - | 25 | M4 | 6 | 19 | 8 | 13 | 6 |
| KRM-25-M4-10 | - | 25 | M4 | 10 | 19 | 8 | 13 | 7 |
| KRM-25-M4-16 | - | 25 | M4 | 16 | 19 | 8 | 13 | 7 |
| KRM-32-M5-10 | KRMS-32-M5-10 | 32 | M5 | 10 | 22 | 10 | 15 | 11 |
| KRM-32-M5-16 | KRMS-32-M5-16 | 32 | M5 | 16 | 22 | 10 | 15 | 12 |
| KRM-32-M5-20 | KRMS-32-M5-20 | 32 | M5 | 20 | 22 | 10 | 15 | 12 |
| KRM-32-M6-10 | - | 32 | M6 | 10 | 22 | 10 | 15 | 12 |
| KRM-32-M6-20 | - | 32 | M6 | 20 | 22 | 10 | 15 | 14 |
| KRM-32-M6-40 | - | 32 | M6 | 40 | 22 | 10 | 15 | 19 |
| KRM-40-M6-10 | KRMS-40-M6-10 | 40 | M6 | 10 | 25 | 11 | 17 | 16 |
| KRM-40-M6-16 | KRMS-40-M6-16 | 40 | M6 | 16 | 25 | 11 | 17 | 18 |
| KRM-40-M6-20 | KRMS-40-M6-20 | 40 | M6 | 20 | 25 | 11 | 17 | 18 |
| KRM-40-M6-25 | KRMS-40-M6-25 | 40 | M6 | 25 | 25 | 11 | 17 | 19 |
| KRM-40-M8-16 | - | 40 | M8 | 16 | 25 | 11 | 17 | 23 |
| KRM-40-M8-20 | - | 40 | M8 | 20 | 25 | 11 | 17 | 25 |
| KRM-50-M8-16 | KRMS-50-M8-16 | 50 | M8 | 16 | 30 | 13.5 | 20 | 29 |
| KRM-50-M8-20 | KRMS-50-M8-20 | 50 | M8 | 20 | 30 | 13.5 | 20 | 31 |
| KRM-50-M8-25 | KRMS-50-M8-25 | 50 | M8 | 25 | 30 | 13.5 | 20 | 33 |
| KRM-50-M8-30 | KRMS-50-M8-30 | 50 | M8 | 30 | 30 | 13.5 | 20 | 35 |
| KRM-50-M8-50 | - | 50 | M8 | 50 | 30 | 13.5 | 20 | 43 |
| KRM-50-M10-20 | - | 50 | M10 | 20 | 30 | 13.5 | 20 | 40 |
| KRM-50-M10-30 | - | 50 | M10 | 30 | 30 | 13.5 | 20 | 46 |
| KRM-63-M10-20 | - | 63 | M10 | 20 | 35 | 15 | 23 | 55 |
| KRM-63-M10-30 | KRMS-63-M10-30 | 63 | M10 | 30 | 35 | 15 | 23 | 61 |
| KRM-63-M10-50 | KRMS-63-M10-50 | 63 | M10 | 50 | 35 | 15 | 23 | 73 |
KRF／KRFS：めねじ
単位：mm
| 型番 スティール製 | 型番 ステンレス製 | D | M （並目） | Lf | H | s | d | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| KRF-25-M4 | - | 25 | M4 | 8 | 19 | 8 | 13 | 13 |
| KRF-32-M5 | KRFS-32-M5 | 32 | M5 | 10 | 22 | 10 | 15 | 15 |
| KRF-32-M6 | - | 32 | M6 | 10 | 22 | 10 | 15 | 15 |
| KRF-40-M6 | KRFS-40-M6 | 40 | M6 | 15 | 25 | 11 | 17 | 17 |
| KRF-40-M8 | - | 40 | M8 | 15 | 25 | 11 | 17 | 15 |
| KRF-50-M8 | KRFS-50-M8 | 50 | M8 | 18 | 30 | 13.5 | 20 | 27 |
| KRF-50-M10 | - | 50 | M10 | 20 | 30 | 13.5 | 20 | 24 |
| KRF-63-M10 | KRFS-63-M10 | 63 | M10 | 20 | 35 | 15 | 23 | 55 |
KRR：リーマ穴
単位：mm
| 型番 スティール製 | D | C | Lc | H | C1 | d2 | d | f | h | s | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KRR-40-R8 | 40 | 8 | 15 | 25 | 2.8 | 19 | 14 | 7 | 9 | 11 | 27 |
| KRR-50-R10 | 50 | 10 | 19 | 32 | 2.8 | 22 | 17 | 8 | 13 | 15.5 | 47 |
| KRR-63-R12 | 63 | 12 | 23 | 40 | 3.8 | 26 | 21 | 10 | 17 | 20 | 91 |
選定サポート情報
商品記号により、タイプおよびねじ部の材質が選択できる
| 商品記号 | 夕イプ | ねじ部の材質 |
|---|---|---|
| KRM | おねじ | スティール製 |
| KRMS | おねじ | ステンレス製 |
| KRF | おねじ | スティール製 |
| KRFS | おねじ | ステンレス製 |
| KRR | リーマ穴 | スティール製 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
437円 ( 481円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
455円 ( 501円 ) | 在庫品1日目当日出荷可能 |
621円 ( 683円 ) | 在庫品1日目当日出荷可能 |
713円 ( 784円 ) | 在庫品1日目当日出荷可能 |
607円 ( 668円 ) | 在庫品1日目当日出荷可能 |
665円 ( 732円 ) | 3日目 |
716円 ( 788円 ) | 在庫品1日目当日出荷可能 |
788円 ( 867円 ) | 在庫品1日目当日出荷可能 |
515円 ( 567円 ) | 在庫品1日目当日出荷可能 |
391円 ( 430円 ) | 在庫品1日目当日出荷可能 |
445円 ( 490円 ) | 在庫品1日目当日出荷可能 |
442円 ( 486円 ) | 在庫品1日目当日出荷可能 |
354円 ( 389円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 在庫品1日目当日出荷可能 |
542円 ( 596円 ) | 在庫品1日目当日出荷可能 |
477円 ( 525円 ) | 在庫品1日目当日出荷可能 |
564円 ( 620円 ) | 4日目 |
414円 ( 455円 ) | 在庫品1日目当日出荷可能 |
528円 ( 581円 ) | 4日目 |
523円 ( 575円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
597円 ( 657円 ) | 在庫品1日目当日出荷可能 |
660円 ( 726円 ) | 3日目 |
693円 ( 762円 ) | 在庫品1日目当日出荷可能 |
870円 ( 957円 ) | 4日目 |
870円 ( 957円 ) | 4日目 |
757円 ( 833円 ) | 在庫品1日目当日出荷可能 |
839円 ( 923円 ) | 在庫品1日目当日出荷可能 |
796円 ( 876円 ) | 在庫品1日目当日出荷可能 |
839円 ( 923円 ) | 4日目 |
807円 ( 888円 ) | 4日目 |
891円 ( 980円 ) | 在庫品1日目当日出荷可能 |
973円 ( 1,070円 ) | 在庫品1日目当日出荷可能 |
878円 ( 966円 ) | 在庫品1日目当日出荷可能 |
976円 ( 1,074円 ) | 在庫品1日目当日出荷可能 |
1,142円 ( 1,256円 ) | 在庫品1日目当日出荷可能 |
1,437円 ( 1,581円 ) | 在庫品1日目当日出荷可能 |
639円 ( 703円 ) | 3日目 |
557円 ( 613円 ) | 在庫品1日目当日出荷可能 |
738円 ( 812円 ) | 3日目 |
詳細情報
基本情報
高品質でヒューマンなデザインノブ。
【特長】
・おねじKRM、KRMS・めねじKRF、KRFS・リーマ穴KRRの3タイプ。
・リーマ穴KRRのハブには固定用ピンのガイドホールつき。
・M4-M10の豊富なねじサイズ。
・商品記号により、タイプおよびねじ部の材質が選択できる。
・締め付け時に力をかけすぎると破損する恐れがあります。樹脂キャップとねじの固着状態を確認し、無理に締め込まないようご注意ください。
【用途】
・工具不要でねじを取りつけ、取りはずしをしたい時に。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

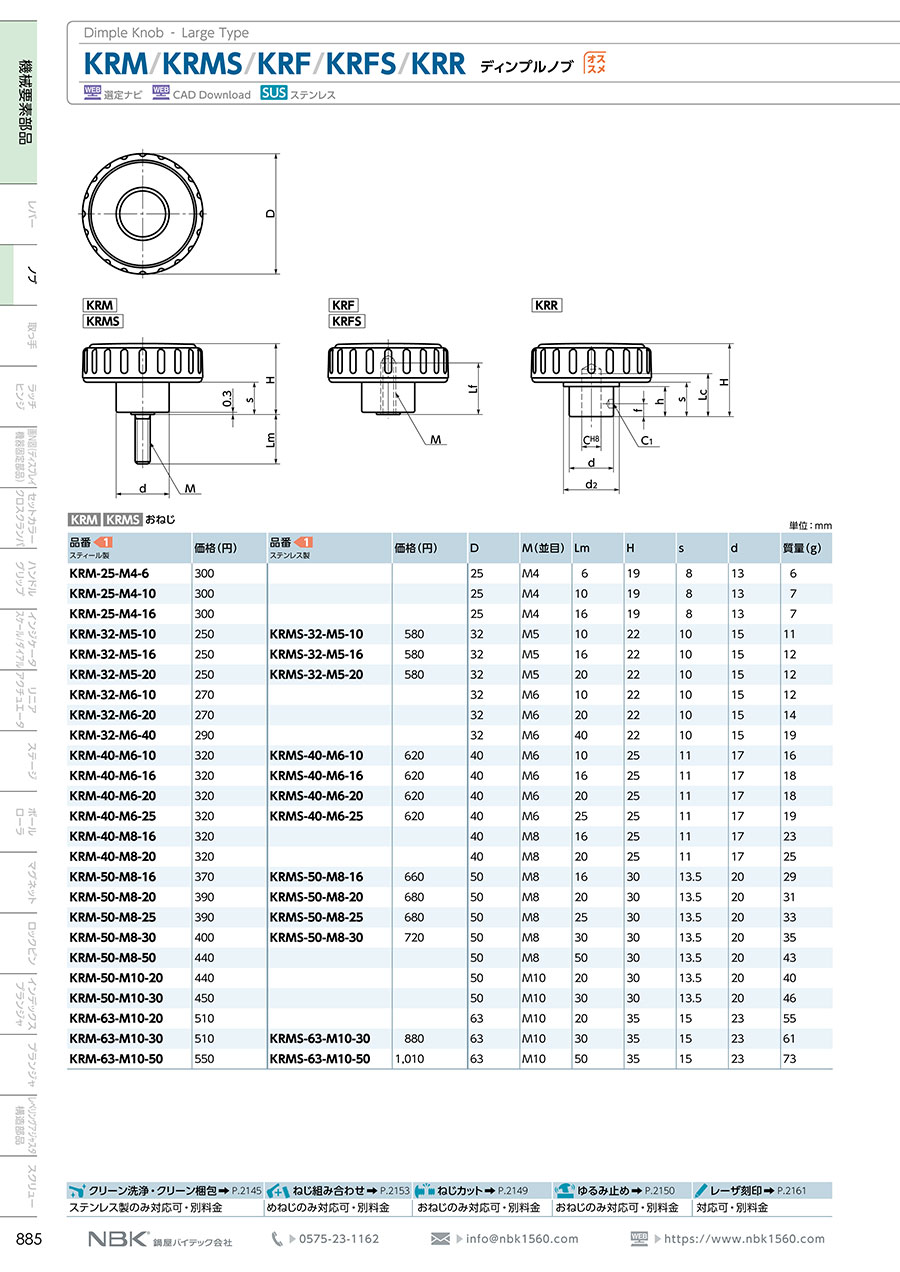

カタログ
