鍋屋バイテック

クランプノブ KXM／KXMS／KXF／KXFS

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 2,293円～4,172円

税込単価: 2,522円～4,589円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

【特長】・通常はセレーションがはずれた状態で、ノブがフリーに回転します。・ノブ...

本体種類
角形
角型種類
五角形
取付部の種類
おねじ(段付)
本体材質
ナイロン6
付加機能
クランプ機能
本体表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

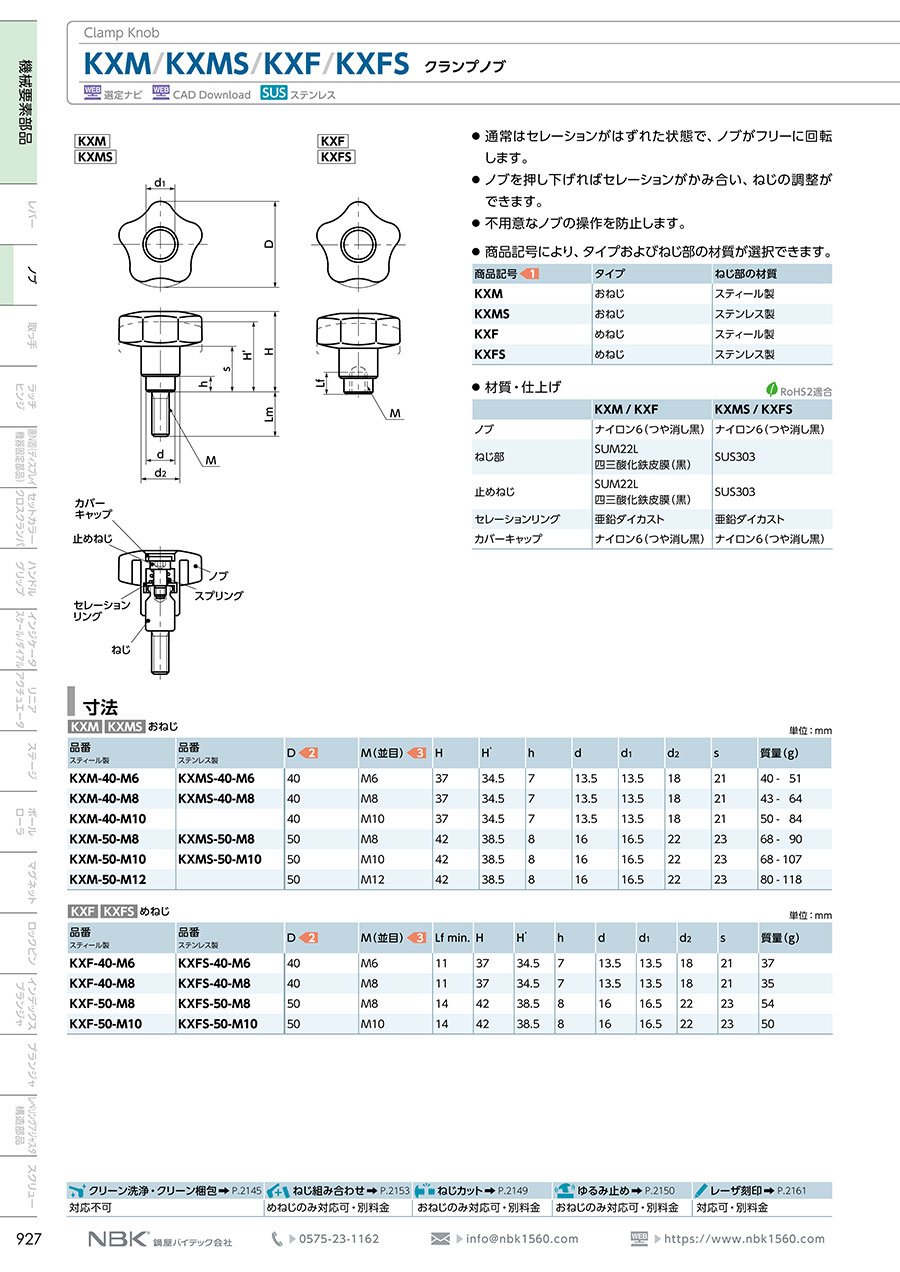

外形図

KXM/KXMSの寸法図

KXF/KXFSの寸法図

製品仕様

外観

内部構造
（カバーキャップ、止めねじ、セレーションリング、ねじ、ノブ、スプリング）

商品記号	タイプ	ねじ部の材質
KXM	おねじ	スティール製
KXMS	おねじ	ステンレス製
KXF	めねじ	スティール製
KXFS	めねじ	ステンレス製

商品記号により、タイプおよびねじ部の材質が選択可能

材質・仕上げ

-	KXM / KXF	KXMS / KXFS
ノブ	ナイロン6（つや消し黒）	ナイロン6（つや消し黒）
ねじ部	SUM22L 四三酸化鉄皮膜（黒）	SUS303
止めねじ	SUM22L 四三酸化鉄皮膜（黒）	SUS303
セレーションリング	亜鉛ダイカスト	亜鉛ダイカスト
カバーキャップ	ナイロン6（つや消し黒）	ナイロン6（つや消し黒）

規格表

単位：mm

KXM KXMS おねじの寸法

型番		D	M （並目）	H	H'	h	d	d₁	d₂	s	質量（g）
スティール製	ステンレス製	D	M （並目）	H	H'	h	d	d₁	d₂	s	質量（g）
KXM-40-M6	KXMS-40-M6	40	M6	37	34.5	7	13.5	13.5	18	21	40-51
KXM-40-M8	KXMS-40-M8	40	M8	37	34.5	7	13.5	13.5	18	21	43-64
KXM-40-M10	-	40	M10	37	34.5	7	13.5	13.5	18	21	50-84
KXM-50-M8	KXMS-50-M8	50	M8	42	38.5	8	16	16.5	22	23	68-90
KXM-50-M10	KXMS-50-M10	50	M10	42	38.5	8	16	16.5	22	23	68-107
KXM-50-M12	-	50	M12	42	38.5	8	16	16.5	22	23	68-118

KXF KXFS めねじの寸法

型番		D	M （並目）	Lf	H	H'	h	d	d₁	d₂	s	質量（g）
スティール製	ステンレス製	D	M （並目）	Lf	H	H'	h	d	d₁	d₂	s	質量（g）
KXF-40-M6	KXFS-40-M6	40	M6	11	37	34.5	7	13.5	13.5	18	21	37
KXF-40-M8	KXFS-40-M8	40	M8	11	37	34.5	7	13.5	13.5	18	21	35
KXF-50-M8	KXFS-50-M8	50	M8	14	42	38.5	8	16	16.5	22	23	54
KXF-50-M10	KXFS-50-M10	50	M10	14	42	38.5	8	16	16.5	22	23	50

使用例

使用方法

1.通常は内部のセレーションがはずれており、ノブ部とねじ部はフリーの状態。ノブ部を回転してもねじ部は回転しない。

2.ノブ部を押し下げると、セレーションがかみ合う。ノブ部を押し下げた状態でねじの締めつけが可能。

3.ノブ部を離せば、スプリングの力で元の位置に戻り、ノブ部とねじ部は再びフリーの状態になる。

型番リスト

表示件数

型番

取付部サイズ

取付部長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ

(mm)

おねじ先端加工

めねじ・丸穴加工

取付部材質

取付部表面処理

RoHS?

最小発注数量

M6	11	30.1～40	40	37	-	止まり穴	SUM22L	四三酸化鉄皮膜	10	1個
M8	11	30.1～40	40	37	-	止まり穴	SUM22L	四三酸化鉄皮膜	10	1個
M8	14	40.1～50	50	42	-	止まり穴	SUM22L	四三酸化鉄皮膜	10	1個
M10	14	40.1～50	50	42	-	止まり穴	SUM22L	四三酸化鉄皮膜	10	1個
M6	11	30.1～40	40	37	-	止まり穴	SUS303	なし	10	1個
M8	11	30.1～40	40	37	-	止まり穴	SUS303	なし	10	1個
M8	14	40.1～50	50	42	-	止まり穴	SUS303	なし	10	1個
M10	14	40.1～50	50	42	-	止まり穴	SUS303	なし	10	1個
M6	20	30.1～40	40	37	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M6	25	30.1～40	40	37	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M6	32	30.1～40	40	37	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M6	40	30.1～40	40	37	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M8	20	30.1～40	40	37	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M8	25	30.1～40	40	37	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M8	32	30.1～40	40	37	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M8	40	30.1～40	40	37	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M8	25	40.1～50	50	42	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M8	32	40.1～50	50	42	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M8	40	40.1～50	50	42	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M8	50	40.1～50	50	42	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M10	25	40.1～50	50	42	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M10	32	40.1～50	50	42	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M10	40	40.1～50	50	42	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M10	50	40.1～50	50	42	なし	-	SUM22L	四三酸化鉄皮膜	10	1個
M6	20	30.1～40	40	37	なし	-	SUS303	なし	10	1個
M6	25	30.1～40	40	37	なし	-	SUS303	なし	10	1個
M6	32	30.1～40	40	37	なし	-	SUS303	なし	10	1個
M6	40	30.1～40	40	37	なし	-	SUS303	なし	10	1個
M8	20	30.1～40	40	37	なし	-	SUS303	なし	10	1個
M8	25	30.1～40	40	37	なし	-	SUS303	なし	10	1個
M8	32	30.1～40	40	37	なし	-	SUS303	なし	10	1個
M8	40	30.1～40	40	37	なし	-	SUS303	なし	10	1個
M8	25	40.1～50	50	42	なし	-	SUS303	なし	10	1個
M8	32	40.1～50	50	42	なし	-	SUS303	なし	10	1個
M8	40	40.1～50	50	42	なし	-	SUS303	なし	10	1個
M8	50	40.1～50	50	42	なし	-	SUS303	なし	10	1個
M10	25	40.1～50	50	42	なし	-	SUS303	なし	10	1個
M10	32	40.1～50	50	42	なし	-	SUS303	なし	10	1個
M10	40	40.1～50	50	42	なし	-	SUS303	なし	10	1個
M10	50	40.1～50	50	42	なし	-	SUS303	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,624円 ( 2,886円 )	4日目
2,497円 ( 2,747円 )	在庫品1日目当日出荷可能
2,697円 ( 2,967円 )	4日目
2,697円 ( 2,967円 )	4日目
3,287円 ( 3,616円 )	4日目
3,287円 ( 3,616円 )	4日目
3,487円 ( 3,836円 )	4日目
3,487円 ( 3,836円 )	4日目
2,293円 ( 2,522円 )	4日目
2,545円 ( 2,800円 )	4日目
2,322円 ( 2,554円 )	4日目
2,468円 ( 2,715円 )	4日目
2,524円 ( 2,776円 )	4日目
2,545円 ( 2,800円 )	4日目
2,553円 ( 2,808円 )	4日目
2,593円 ( 2,852円 )	4日目
2,749円 ( 3,024円 )	4日目
2,544円 ( 2,798円 )	4日目
2,817円 ( 3,099円 )	4日目
2,845円 ( 3,130円 )	4日目
2,749円 ( 3,024円 )	4日目
2,808円 ( 3,089円 )	4日目
2,817円 ( 3,099円 )	4日目
2,845円 ( 3,130円 )	4日目
3,499円 ( 3,849円 )	4日目
3,816円 ( 4,198円 )	在庫品1日目当日出荷可能
3,598円 ( 3,958円 )	4日目
3,686円 ( 4,055円 )	4日目
3,499円 ( 3,849円 )	4日目
3,499円 ( 3,849円 )	4日目
3,598円 ( 3,958円 )	4日目
3,349円 ( 3,684円 )	4日目
3,871円 ( 4,258円 )	4日目
3,938円 ( 4,332円 )	4日目
4,046円 ( 4,451円 )	4日目
4,172円 ( 4,589円 )	4日目
3,871円 ( 4,258円 )	4日目
3,938円 ( 4,332円 )	4日目
4,046円 ( 4,451円 )	4日目
3,793円 ( 4,172円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・通常はセレーションがはずれた状態で、ノブがフリーに回転します。
・ノブを押し下げればセレーションがかみ合い、ねじの調整ができます。
・不用意なノブの操作を防止します。
・商品記号により、タイプおよびねじ部の材質が選択できます。
【用途】
・工具不要でねじを取りつけ、取りはずしをしたい時に適用します。
・不用意に緩まるのを防止したい時に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
ミニプラクランプレバー LECM／LECF
プラスティック製のコンパクトタイプクランプレバーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クランプノブ KXM／KXMS／KXF／KXFSのレビュー
