アルミコントロールノブ ECX
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,670円～3,473円
- 税込単価
- 1,837円～3,820円
アルミ製のツマミノブです。【特長】・リーマ穴加工済み（許容差H8）。・全商品に...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が6型番あります。
商品情報
外形図
寸法図A
寸法図B（ハブカバー）
製品仕様
外観
材質・仕上げ
| ノブ | アルミニウム合金 アルマイト処理 |
|---|---|
| ハブカバー | ナイロン6（ライトグレー） |
規格表
単位：mm
| 型番 | D | C | d1 | H | f | M （並目） | Lc | R | Lr | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| ECX-22-R5 | 22 | 5 | 14 | 15 | 5 | 1-M4 | 9 | 4.4 | 2 | 12 |
| ECX-27-R6 | 27 | 6 | 18 | 17 | 5.5 | 1-M4 | 11 | 4.4 | 3.5 | 22 |
| ECX-34-R6 | 34 | 6 | 23 | 20 | 7 | 1-M5 | 14 | 5.5 | 5 | 40 |
| ECX-34-R8 | 34 | 8 | 23 | 20 | 7 | 1-M5 | 14 | 5.5 | 4 | 40 |
| ECX-42-R8 | 42 | 8 | 30 | 23 | 8.5 | 1-M5 | 17 | 5.5 | 8 | 71 |
| ECX-42-R10 | 42 | 10 | 30 | 23 | 8.5 | 1-M5 | 17 | 5.5 | 7 | 71 |
詳細情報
基本情報
アルミ製のツマミノブです。
【特長】
・リーマ穴加工済み（許容差H8）。
・全商品に固定用の六角穴付止めねじが付属しています。
・ライトグレーのハブカバーです。
・シンボルマークつき。
・ハブカバーは簡単に着脱できます。
・シンボルマークなしのハブカバーもあります。
【用途】
・つまみ用ノブの用途に。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

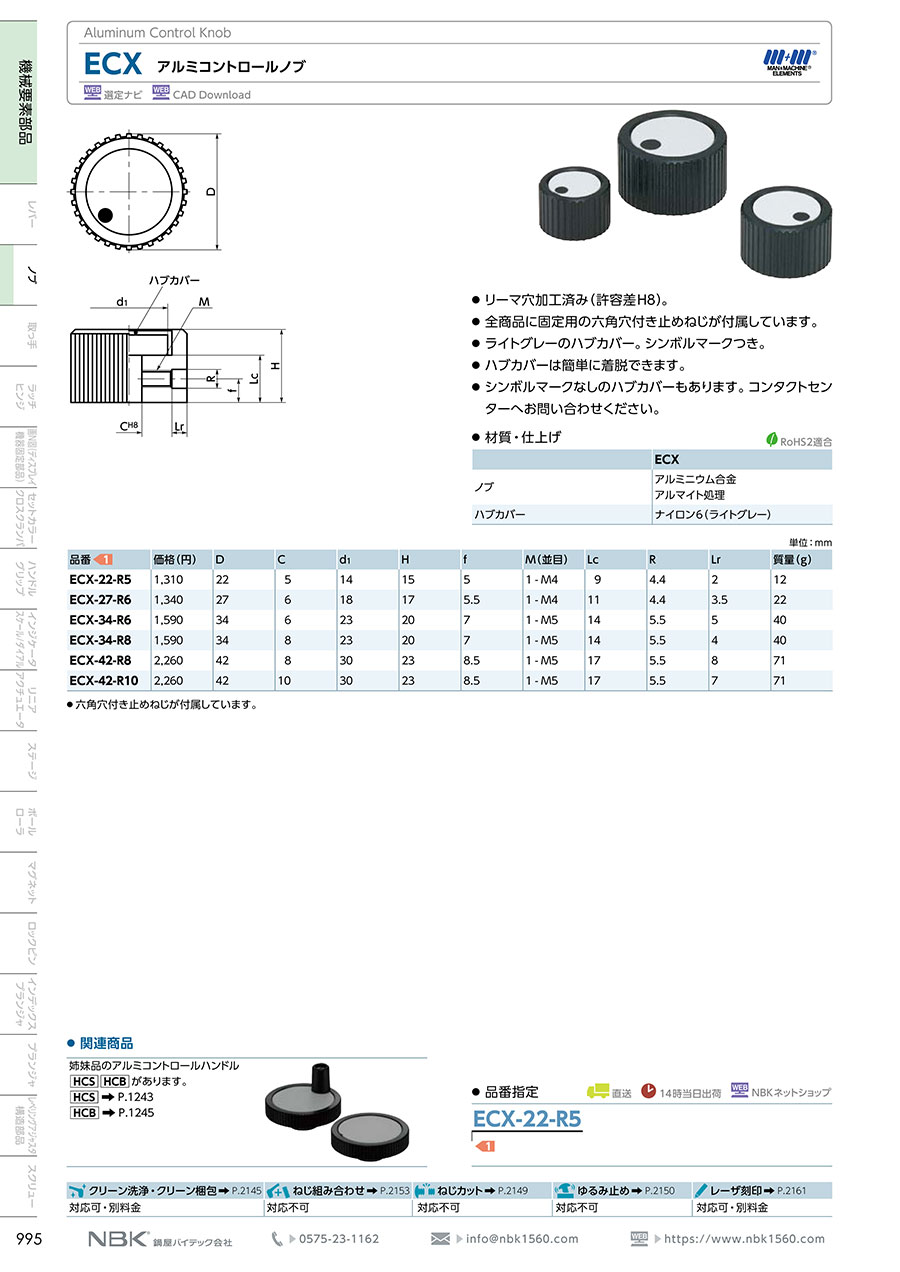

カタログ
商品担当おすすめ
アルミコントロールノブ ECXのレビュー
コントロールつまみ
4
4.02019/04/09
通常のつまみだと回転量が分からないのですが、印がついているので
おおよその回転量が分かります。
厳密な量を必要としないな...もっと読む
0人が参考にしています。
ヘッド昇降用
4
4.02018/06/26
現行のつまみが小さいため、持ち辛かった。代替案の一つとしてこの商品を選択した。持ち手の有効スペーサーが現行より10％以上...もっと読む
0人が参考にしています。
