鍋屋バイテック

T字ノブ KTAF／KTAR

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 2,500円～4,093円

税込単価: 2,750円～4,502円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：4 日目

アルミニウム製のT字ノブです。【特長】・手になじみ、力がかかりやすい形状です。...

本体種類
蝶型・バー形
本体材質
アルミニウム合金
付加機能
なし
取付部材質
アルミニウム合金
取付部表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

めねじ

リーマ穴

製品仕様

規格表

単位：mm

型番		共通寸法
KTAF-BL （めねじ・バレル研磨）	KTAF-BK （めねじ・静電塗装）	M	Lf min	W	H	h	A	Mess 質量（g）
KTAF-55-M 6-BL	KTAF-55-M 6-BK	M 6	12	55	33	22	14	29
KTAF-55-M 8-BL	KTAF-55-M 8-BK	M 8	12	55	33	22	14	22
KTAF-67-M 8-BL	KTAF-55-M 8-BK	M 8	16	67	37	25	16	45
KTAF-80-M 8-BL	KTAF-80-M 8-BK	M 8	16	80	41	26	20	80
KTAF-80-M10-BL	KTAF-55-M 10-BK	M10	16	80	41	26	20	71

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

取付部長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ

(mm)

ノブ部サイズ詳細

めねじ・丸穴加工

止めねじ加工

本体表面処理

RoHS?

最小発注数量

めねじ	M6	12	50.1～70	55	33	55X14	止まり穴	-	静電塗装	10	1個
めねじ	M6	12	50.1～70	55	33	55X14	止まり穴	-	バレル研磨	10	1個
めねじ	M8	12	50.1～70	55	33	55X14	止まり穴	-	バレル研磨	10	1個
めねじ	M8	16	50.1～70	67	37	67X16	止まり穴	-	静電塗装	10	1個
めねじ	M8	16	50.1～70	67	37	67X16	止まり穴	-	バレル研磨	10	1個
めねじ	M8	16	70.1～	80	41	80X20	止まり穴	-	静電塗装	10	1個
めねじ	M8	16	70.1～	80	41	80X20	止まり穴	-	バレル研磨	10	1個
めねじ	M10	16	70.1～	80	41	80X20	止まり穴	-	静電塗装	10	1個
めねじ	M10	16	70.1～	80	41	80X20	止まり穴	-	バレル研磨	10	1個
丸穴	6	12	50.1～70	55	33	55X14	リーマ仕上 / 止まり穴	なし	静電塗装	10	1個
丸穴	6	12	50.1～70	55	33	55X14	リーマ仕上 / 止まり穴	なし	バレル研磨	10	1個
丸穴	8	16	70.1～	80	41	80X20	リーマ仕上 / 止まり穴	なし	バレル研磨	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,022円 ( 3,324円 )	在庫品1日目当日出荷可能
3,009円 ( 3,310円 )	3日目
2,824円 ( 3,106円 )	4日目
3,081円 ( 3,389円 )	在庫品1日目当日出荷可能
2,898円 ( 3,188円 )	在庫品1日目当日出荷可能
3,952円 ( 4,347円 )	4日目
4,012円 ( 4,413円 )	4日目
4,093円 ( 4,502円 )	4日目
3,678円 ( 4,046円 )	4日目
2,945円 ( 3,240円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	4日目
3,861円 ( 4,247円 )	4日目

詳細情報

基本情報

基本情報

アルミニウム製のT字ノブです。
【特長】
・手になじみ、力がかかりやすい形状です。
・商品記号により、めねじ・リーマ穴が選択できます。
・KTAF-M：めねじ。
・KTAR-R：リーマ穴。
・品番の末尾記号により、表面処理が選択できます。
・末尾記号BL：バレル研磨、末尾記号BK：静電塗装。
【用途】
・工具不要でねじを取りつけ、取りはずしをしたい時に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

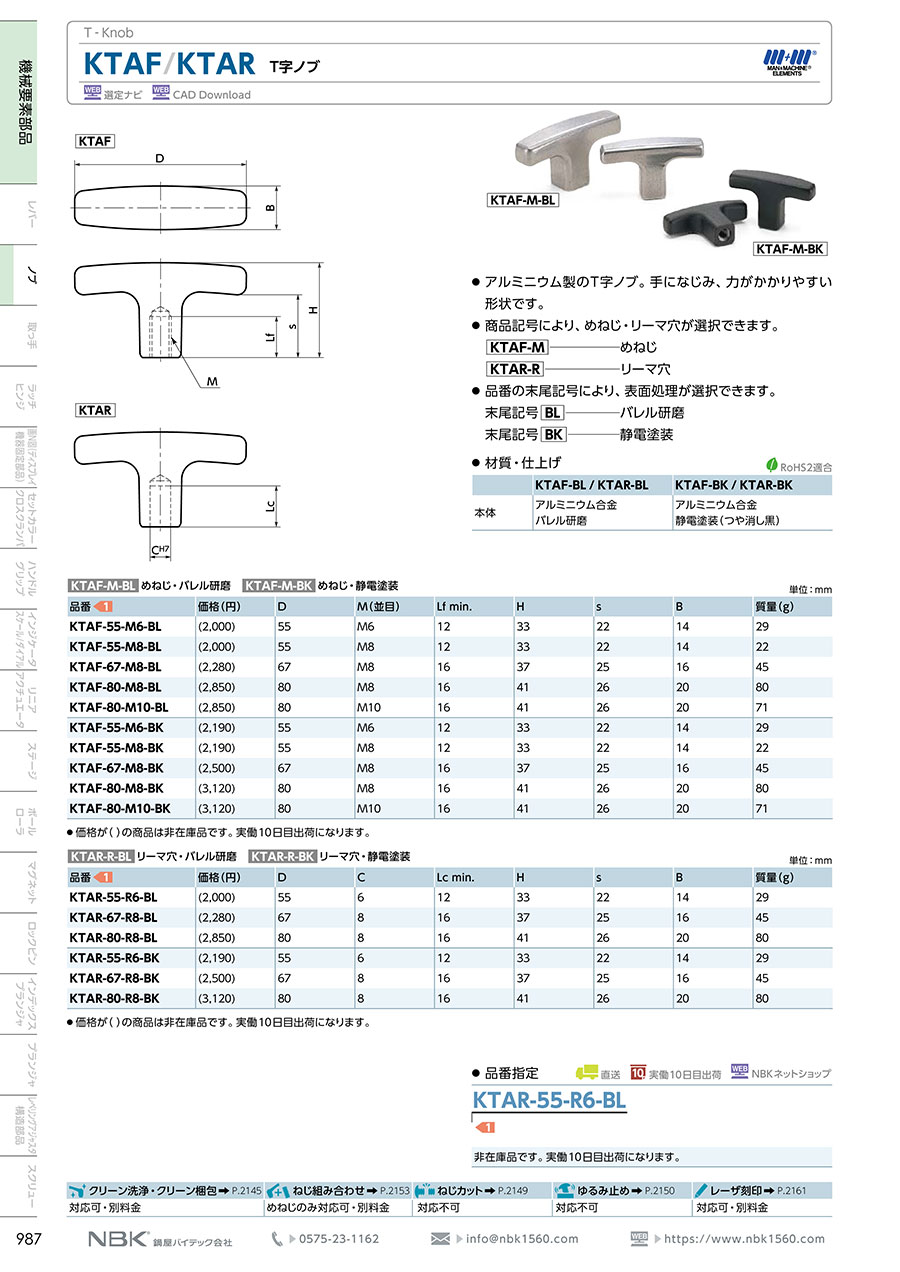

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
プラ五角ノブ KA／KB
耐久性に優れたフェノール樹脂製の5角ノブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
