重量用キャスター 70シリーズ プレートタイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 12,915円～45,722円
- 税込単価
- 14,207円～50,294円
始動性に優れたな重量用キャスター。【特長】・始動抵抗、ころがり抵抗が小さい、人...
詳細情報を確認する- 金具材質
- スチール
- 用途
- 物流､台車 / 工場設備 / 建設
- 車輪幅 B (mm)
- 34.9
- 車輪ロック
- なし
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が33型番あります。
商品情報

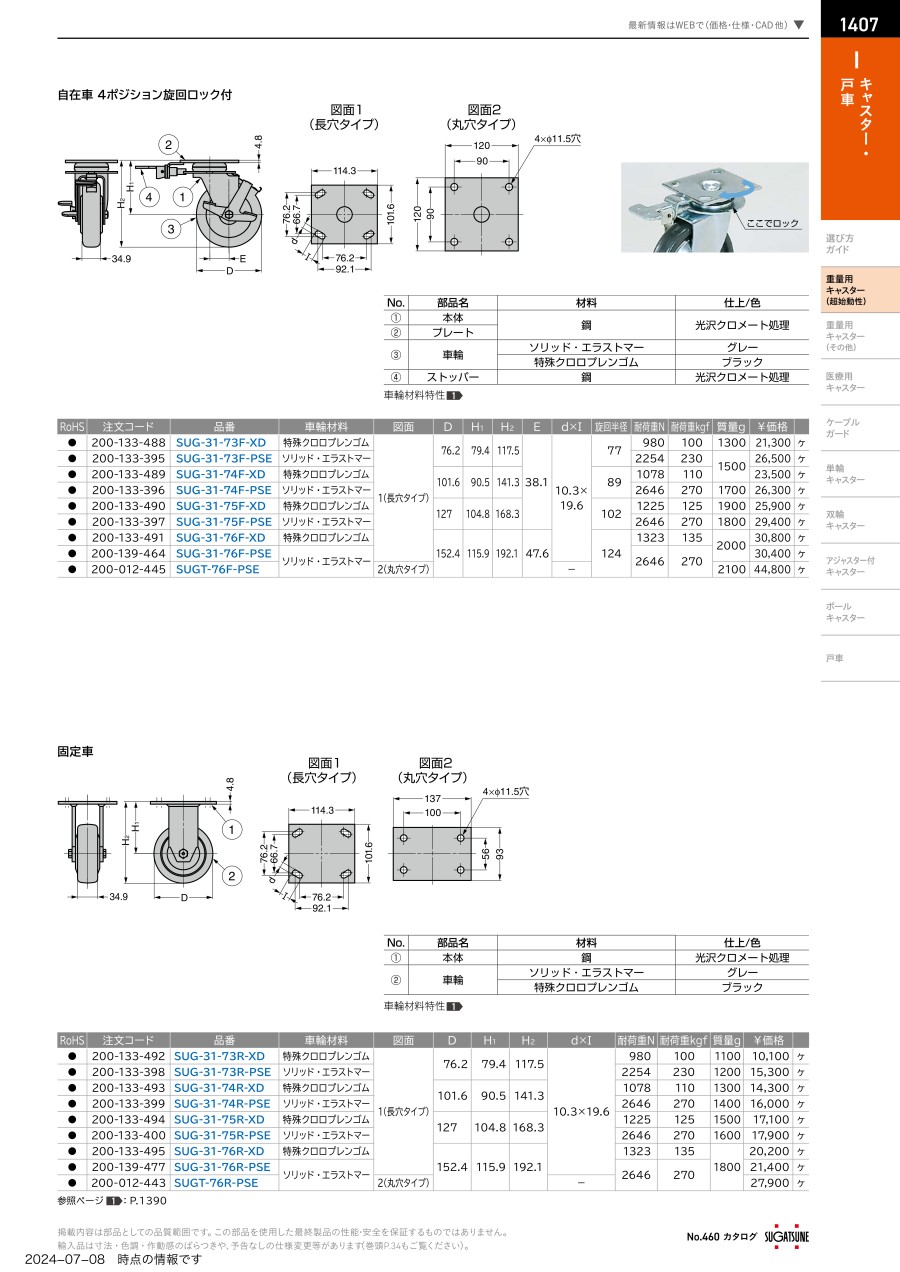

外形図
【自在車】
長穴タイプ
丸穴タイプ
【自在車 4ポジション旋回ロック付】
長穴タイプ
丸穴タイプ
【固定車】
長穴タイプ
丸穴タイプ
製品仕様
【自在車】
| No. | 部品名 | 材 料 | 仕上/色 |
|---|---|---|---|
| （1） | 本体 | 鋼 | 光沢クロメート処理 |
| （2） | プレート | ||
| （3） | 車輪 | ソリッド・エラストマー | グレー |
| ダーコ・ウレタン | ナチュラル | ||
| 特殊クロロプレンゴム | ブラック |
【自在車 4ポジション旋回ロック付】
| No. | 部品名 | 材 料 | 仕上/色 |
|---|---|---|---|
| （1） | 本体 | 鋼 | 光沢クロメート処理 |
| （2） | プレート | ||
| （3） | 車輪 | ソリッド・エラストマー | グレー |
| ダーコ・ウレタン | ナチュラル | ||
| 特殊クロロプレンゴム | ブラック | ||
| （4） | ストッパー | 鋼 | 光沢クロメート処理 |
【固定車】
| No. | 部品名 | 材 料 | 仕上/色 |
|---|---|---|---|
| （1） | 本体 | 鋼 | 光沢クロメート処理 |
| （2） | 車輪 | ソリッド・エラストマー | グレー |
| ダーコ・ウレタン | ナチュラル | ||
| 特殊クロロプレンゴム | ブラック |
規格表
【自在車】
| 型 番 | 仕 様 | 車輪材料 | ねじ穴 タイプ | D | H1 | H2 | E | d×I | 旋回半径 | 耐荷重N | 耐荷重kgf | 質量g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUG-31-73-XD | ブレーキなし | 特殊クロロプレンゴム | 長穴 | 76.2 | 79.4 | 117.5 | 38.1 | 10.3×19.6 | 77 | 980 | 100 | 1300 |
| SUG-31-73-PSE | ソリッド・エラストマー | 2254 | 230 | 1500 | ||||||||
| SUG-31-74B-XD | ブレーキ付 | 特殊クロロプレンゴム | 101.6 | 90.5 | 141.3 | 89 | 1078 | 110 | 1700 | |||
| SUG-31-74-XD | ブレーキなし | 1500 | ||||||||||
| SUG-31-74B-PSE | ブレーキ付 | ソリッド・エラストマー | 2646 | 270 | 1800 | |||||||
| SUG-31-74-PSE | ブレーキなし | 1700 | ||||||||||
| SUG-31-74B-TU | ブレーキ付 | ダーコ・ウレタン | 2100 | |||||||||
| SUG-31-74-TU | ブレーキなし | 2000 | ||||||||||
| SUG-31-75B-XD | ブレーキ付 | 特殊クロロプレンゴム | 127 | 104.8 | 168.3 | 102 | 1225 | 125 | 1900 | |||
| SUG-31-75-XD | ブレーキなし | 1700 | ||||||||||
| SUG-31-75B-PSE | ブレーキ付 | ソリッド・エラストマー | 2646 | 270 | 1900 | |||||||
| SUG-31-75-PSE | ブレーキなし | 1800 | ||||||||||
| SUG-31-75-TU | ブレーキなし | ダーコ・ウレタン | 2300 | |||||||||
| SUG-31-76B-XD | ブレーキ付 | 特殊クロロプレンゴム | 152.4 | 115.9 | 192.1 | 47.6 | 124 | 1323 | 135 | 2200 | ||
| SUG-31-76-XD | ブレーキなし | 2000 | ||||||||||
| SUG-31-76B-PSE | ブレーキ付 | ソリッド・エラストマー | 2646 | 270 | 2100 | |||||||
| SUGT-76B-PSE | 丸穴 | - | 2000 | |||||||||
| SUG-31-76-PSE | ブレーキなし | 長穴 | 10.3×19.6 | |||||||||
| SUGT-76-PSE | 丸穴 | - | 1900 | |||||||||
| SUG-31-76B-TU | ブレーキ付 | ダーコ・ウレタン | 長穴 | 10.3×19.6 | 3200 | |||||||
| SUG-31-76-TU | ブレーキなし | 3100 |
【自在車 4ポジション旋回ロック付】
| 型 番 | 仕 様 | 車輪材料 | ねじ穴 タイプ | D | H1 | H2 | E | d×I | 旋回半径 | 耐荷重N | 耐荷重kgf | 質量g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUG-31-73F-XD | ブレーキなし | 特殊クロロプレンゴム | 長穴 | 76.2 | 79.4 | 117.5 | 38.1 | 10.3×19.6 | 77 | 980 | 100 | 1300 |
| SUG-31-73F-PSE | ソリッド・エラストマー | 2254 | 230 | 1500 | ||||||||
| SUG-31-74A-XD | ブレーキ付 | 特殊クロロプレンゴム | 101.6 | 90.5 | 141.3 | 89 | 1078 | 110 | 1600 | |||
| SUG-31-74F-XD | ブレーキなし | 1500 | ||||||||||
| SUG-31-74F-PSE | ブレーキなし | ソリッド・エラストマー | 2646 | 270 | 1700 | |||||||
| SUG-31-74F-TU | ブレーキなし | ダーコ・ウレタン | 2100 | |||||||||
| SUG-31-75A-XD | ブレーキ付 | 特殊クロロプレンゴム | 127 | 104.8 | 168.3 | 102 | 1225 | 125 | 1900 | |||
| SUG-31-75F-XD | ブレーキなし | |||||||||||
| SUG-31-75F-PSE | ブレーキなし | ソリッド・エラストマー | 2646 | 270 | 1800 | |||||||
| SUG-31-75A-TU | ブレーキ付 | ダーコ・ウレタン | 2500 | |||||||||
| SUG-31-76A-XD | ブレーキ付 | 特殊クロロプレンゴム | 152.4 | 115.9 | 192.1 | 47.6 | 124 | 1323 | 135 | 2100 | ||
| SUG-31-76F-XD | ブレーキなし | 2000 | ||||||||||
| SUGT-76A-PSE | ブレーキ付 | ソリッド・エラストマー | 丸穴 | - | 2646 | 270 | 2100 | |||||
| SUG-31-76F-PSE | ブレーキなし | 長穴 | 10.3×19.6 | 2000 | ||||||||
| SUGT-76F-PSE | 丸穴 | - | 2100 | |||||||||
| SUG-31-76A-TU | ブレーキ付 | ダーコ・ウレタン | 長穴 | 10.3×19.6 | 3300 | |||||||
| SUG-31-76F-TU | ブレーキなし | 3200 |
【固定車】
| 型 番 | 車輪材料 | ねじ穴 タイプ | D | H1 | H2 | d×I | 耐荷重N | 耐荷重kgf | 質量g |
|---|---|---|---|---|---|---|---|---|---|
| SUG-31-73R-XD | 特殊クロロプレンゴム | 長穴 | 76.2 | 79.4 | 117.5 | 10.3×19.6 | 980 | 100 | 1100 |
| SUG-31-73R-PSE | ソリッド・エラストマー | 2254 | 230 | 1200 | |||||
| SUG-31-74R-XD | 特殊クロロプレンゴム | 101.6 | 90.5 | 141.3 | 1078 | 110 | 1300 | ||
| SUG-31-74R-PSE | ソリッド・エラストマー | 2646 | 270 | 1400 | |||||
| SUG-31-74R-TU | ダーコ・ウレタン | 1800 | |||||||
| SUG-31-75R-XD | 特殊クロロプレンゴム | 127 | 104.8 | 168.3 | 1225 | 125 | 1500 | ||
| SUG-31-75R-PSE | ソリッド・エラストマー | 2646 | 270 | 1600 | |||||
| SUG-31-76R-XD | 特殊クロロプレンゴム | 152.4 | 115.9 | 192.1 | 1323 | 135 | 1800 | ||
| SUG-31-76R-PSE | ソリッド・エラストマー | 2646 | 270 | ||||||
| SUGT-76R-PSE | 丸穴 | - | |||||||
| SUG-31-76R-TU | ダーコ・ウレタン | 長穴 | 10.3×19.6 | 2900 |
注意・禁止事項
- 牽引車には使用できません。
- ブレーキは、レバーにしっかり体重をかけて操作してください。
- ウレタンは性質上車輪が変色する場合がありますが、性能に影響はありません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,834円 ( 16,317円 ) | 在庫品1日目当日出荷可能 |
15,927円 ( 17,520円 ) | 4日目 |
29,434円 ( 32,377円 ) | 4日目 |
25,912円 ( 28,503円 ) | 4日目 |
13,005円 ( 14,306円 ) | 在庫品1日目当日出荷可能 |
12,915円 ( 14,207円 ) | 4日目 |
19,586円 ( 21,545円 ) | 4日目 |
19,402円 ( 21,342円 ) | 在庫品1日目当日出荷可能 |
22,502円 ( 24,752円 ) | 4日目 |
29,682円 ( 32,650円 ) | 4日目 |
29,490円 ( 32,439円 ) | 4日目 |
14,848円 ( 16,333円 ) | 在庫品1日目当日出荷可能 |
19,301円 ( 21,231円 ) | 4日目 |
21,756円 ( 23,932円 ) | 3日目 |
20,761円 ( 22,837円 ) | 4日目 |
26,448円 ( 29,093円 ) | 3日目 |
24,821円 ( 27,303円 ) | 4日目 |
35,387円 ( 38,926円 ) | 4日目 |
31,616円 ( 34,778円 ) | 4日目 |
19,818円 ( 21,800円 ) | 3日目 |
23,361円 ( 25,697円 ) | 4日目 |
19,805円 ( 21,786円 ) | 在庫品1日目当日出荷可能 |
24,725円 ( 27,198円 ) | 4日目 |
25,238円 ( 27,762円 ) | 在庫品1日目当日出荷可能 |
30,763円 ( 33,839円 ) | 4日目 |
37,253円 ( 40,978円 ) | 4日目 |
37,533円 ( 41,286円 ) | 4日目 |
24,555円 ( 27,011円 ) | 3日目 |
26,967円 ( 29,664円 ) | 4日目 |
29,701円 ( 32,671円 ) | 3日目 |
32,358円 ( 35,594円 ) | 4日目 |
45,722円 ( 50,294円 ) | 4日目 |
28,554円 ( 31,409円 ) | 3日目 |
詳細情報
基本情報
始動性に優れたな重量用キャスター。
【特長】
・始動抵抗、ころがり抵抗が小さい、人間工学に配慮した設計です。
・旋回部は負荷時においても旋回性が良いダブルボールベアリング方式です。
・旋回部分には硬化処理を施し、接触部分の摩滅を抑え長期間の使用を可能にしました。
・車輪やベアリングに異物が入り込まないようにする糸ガード付です。
・4ポジション旋回ロック付のキャスターもあります。
・ブレーキ付にも取り付けできます。
【用途】
・大型、中型の機器、作業台、ワゴンなどに使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
スガツネ工業
重量用キャスター 400シリーズ プレートタイプ
始動性抜群の重量用キャスタ。始動抵抗、ころがり抵抗が小さく、人間工学に配慮した設計。 旋回部は負荷時においても旋回性が良いダブルボールベアリング方式で、旋回部分には硬化処理を施し、接触部分の摩滅を抑え長期間の使用を可能に。
スガツネ工業
重量用アジャスター付キャスター AF型 プレートタイプ
移動も設置も簡単なアジャスターの機能を備えたキャスタ。低重心、重量用のプレートタイプで、移動が頻繁に必要ない（固定期間の長い）什器や設備に最適。 また、車輪軸にベアリングを内蔵しているため回転性に優れ、動きがスムーズ。
重量用キャスター 70シリーズ プレートタイプのレビュー
重量物運搬用台車のキャスター
1
1.02017/10/24
4日（土日を含むと6日）過ぎても納品されません。
納期が土祝含まず3日目となっていますが、当てになりません。
1人が参考にしています。
よくあるご質問（FAQ）
Qどのように選べば良いですか？
A
通常キャスターは4ヶの使用でも路面状況等により、3点支持になることがあります。積載される総荷重を見積もり、十分に余裕を持たせて選定してください。
総荷重÷3が1ヶあたりの許容荷重を満たすようにしてください。
総荷重÷3が1ヶあたりの許容荷重を満たすようにしてください。
Q使用上の注意などはありますか？
A
使用の際は下記にご注意ください。
・牽引車には使用できません。
・ブレーキは、レバーにしっかり体重をかけて操作してください。
・牽引車には使用できません。
・ブレーキは、レバーにしっかり体重をかけて操作してください。
