重量用キャスター 60シリーズ プレートタイプ
- 通常単価(税別)
- 8,926円～37,247円
- 税込単価
- 9,819円～40,972円
始動抵抗、ころがり抵抗が小さい、人間工学に配慮した設計です。【特長】・旋回部は...
詳細情報を確認する商品情報
外形図
自在車
固定車
自在車4ポジション旋回ロック
製品仕様
【4ポジション旋回ロック】
| No. | 部品名 | 材 料 | 仕上/色 |
|---|---|---|---|
| （1） | 本体 | 鋼 | 光沢クロメート処理 |
| （2） | プレート | ||
| （3） | 車輪 | SE/ソリッド・エラストマー | グレー |
| SR/スーパーロール・クロロプレンゴム | ブラック | ||
| （4） | ストッパー | 鋼 | 光沢クロメート処理 |
| （5） | ストッパーレバー |
規格表
【自在車】
| 型 番 | 仕 様 | 車輪材料 | D | H1 | H2 | d×I | 旋回半径 | 耐荷重N | 耐荷重kgf | 質量g |
|---|---|---|---|---|---|---|---|---|---|---|
| SUG-16-625-XSR | ブレーキなし | スーパーロール・クロロプレンゴム | 63.5 | 65.1 | 96.8 | 8.5×11.7 | 64 | 784 | 80 | 800 |
| SUG-16-625-XSE | ソリッド・エラストマー | 1323 | 135 | |||||||
| SUG-16-635B-XSR | ブレーキ付 | スーパーロール・クロロプレンゴム | 88.9 | 76.2 | 121 | 77 | 980 | 100 | 900 | |
| SUG-16-635-XSR | ブレーキなし | 800 | ||||||||
| SUG-16-635B-XSE | ブレーキ付 | ソリッド・エラストマー | 1568 | 160 | ||||||
| SUG-16-635-XSE | ブレーキなし |
【固定車】
| 型 番 | 車輪材料 | D | H1 | H2 | d×I | 耐荷重N | 耐荷重kgf | 質量g |
|---|---|---|---|---|---|---|---|---|
| SUG-16-625R-XSR | スーパーロール・クロロプレンゴム | 63.5 | 65.1 | 96.8 | 8.5×11.7 | 784 | 80 | 500 |
| SUG-16-625R-XSE | ソリッド・エラストマー | 1323 | 135 | |||||
| SUG-16-635R-XSR | スーパーロール・クロロプレンゴム | 88.9 | 76.2 | 121 | 980 | 100 | 800 | |
| SUG-16-635R-XSE | ソリッド・エラストマー | 1568 | 160 | 600 |
【自在車4ポジション旋回ロック】
| 型 番 | 車輪材料 | D | H1 | H | d×I | 旋回半径 | 耐荷重N | 耐荷重kgf | 質量g |
|---|---|---|---|---|---|---|---|---|---|
| SUG-16-625F-XSR | スーパーロール・クロロプレンゴム | 63.5 | 65.1 | 96.8 | 8.5× 11.7 | 64 | 784 | 80 | 900 |
| SUG-16-625F-XSE | ソリッド・エラストマー | 1323 | 135 | ||||||
| SUG-16-635F-XSR | スーパーロール・クロロプレンゴム | 88.9 | 76.2 | 121 | 77 | 980 | 100 | ||
| SUG-16-635F-XSE | ソリッド・エラストマー | 1568 | 160 | 1000 |
注意・禁止事項
- ブレーキと4ポジション旋回ロックは、同じキャスターに取り付けできません。
- ブレーキは、レバーにしっかり体重をかけて操作してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,239円 ( 13,463円 ) | 4日目 |
12,168円 ( 13,385円 ) | 4日目 |
25,970円 ( 28,567円 ) | 4日目 |
37,247円 ( 40,972円 ) | 4日目 |
8,926円 ( 9,819円 ) | 4日目 |
8,964円 ( 9,860円 ) | 4日目 |
12,554円 ( 13,809円 ) | 在庫品1日目当日出荷可能 |
14,918円 ( 16,410円 ) | 4日目 |
14,877円 ( 16,365円 ) | 在庫品1日目当日出荷可能 |
17,196円 ( 18,916円 ) | 4日目 |
26,510円 ( 29,161円 ) | 4日目 |
25,423円 ( 27,965円 ) | 4日目 |
12,721円 ( 13,993円 ) | 4日目 |
10,984円 ( 12,082円 ) | 4日目 |
詳細情報
基本情報
始動抵抗、ころがり抵抗が小さい、人間工学に配慮した設計です。
【特長】
・旋回部は負荷時においても旋回性が良いダブルボールベアリング方式です。
・旋回部分には硬化処理を施し、接触部分の摩滅を抑え長期間の使用が可能です。
・車輪やベアリングに異物が入り込まないようにする糸ガード付です。
・固定車、自在車（4ポジション旋回ロック付き、なし）から選択可能です。
【用途】
・移動を容易にしたい機器・機材などに適用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

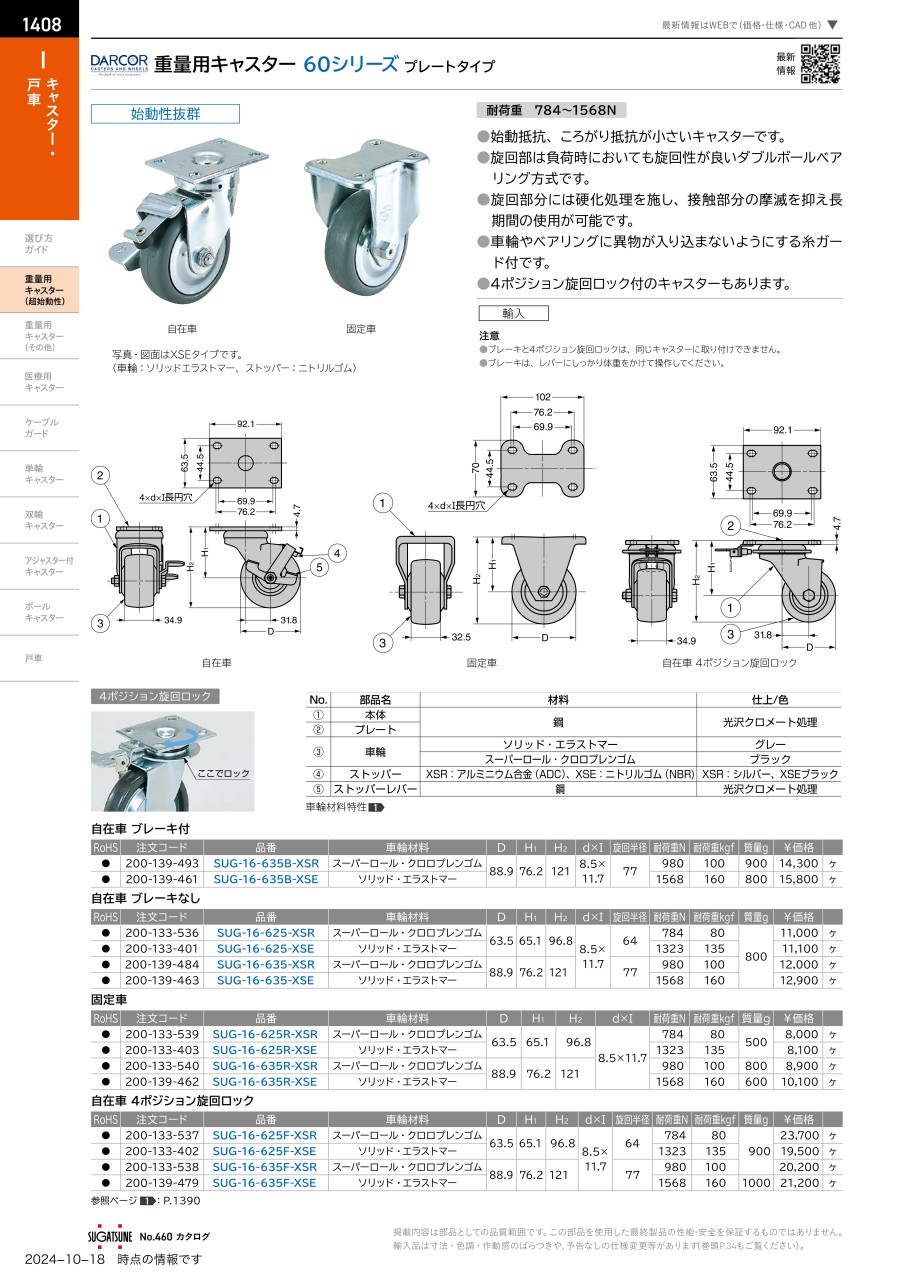

カタログ
