メカニカル部品技術窓口
絞り込み条件
未確定：候補が3型番あります。
取付け高さ H(mm)
~mm- 16
- 19.5
- 24.5
車輪径 D(φ)
~mm- 17.5
- 22.2
- 25.4
取付穴ピッチ 円直径 P.C.D(mm)
~mm- 24
- 36
- 41
許容荷重(daN)
~mm- 9.8
- 14.7
- 19.6
タイプ
~mmCAD
- 3D
出荷日
- すべて
- 当日出荷可能
- 4日以内
掘込ボールキャスター_BH
- 通常単価(税別)
- 459円～1,497円
- 税込単価
- 505円～1,647円
【特長】・シンプルで使いやすい構造です。・治具や小型架台に最適です。・首を振ら...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | 本体 | 鋼（SPCC） | 黄銅めっき |
| （2） | ボール | 鋼（SWCH） | 素地磨き |
規格表
| 型番 | D1 | D2 | D3 | H | P | h1 | h2 | d | 耐荷重N | 耐荷重kgf | 質量g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BH-20 | 30 | 18.3 | 17.5 | 16 | 24 | 5 | 1.6 | 2 | 98 | 10 | 35 |
| BH-25 | 41 | 24.7 | 22.2 | 19.5 | 36 | 6 | 2.3 | 2.6 | 147 | 15 | 73 |
| BH-32 | 48 | 29.3 | 25.4 | 24.5 | 41 | 196 | 20 | 113 |
注意・禁止事項
図中における寸法は参考寸法です。また、ボール部が鋼球のため、床との接地面にキズをつける恐れがあります。ご使用の際は必ず現品にてご確認ください。
詳細情報
基本情報
【特長】・シンプルで使いやすい構造です。・治具や小型架台に最適です。・首を振らずに、そのまま自由な方向へ走るため、モノを部屋の隅にぴったり寄せられます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

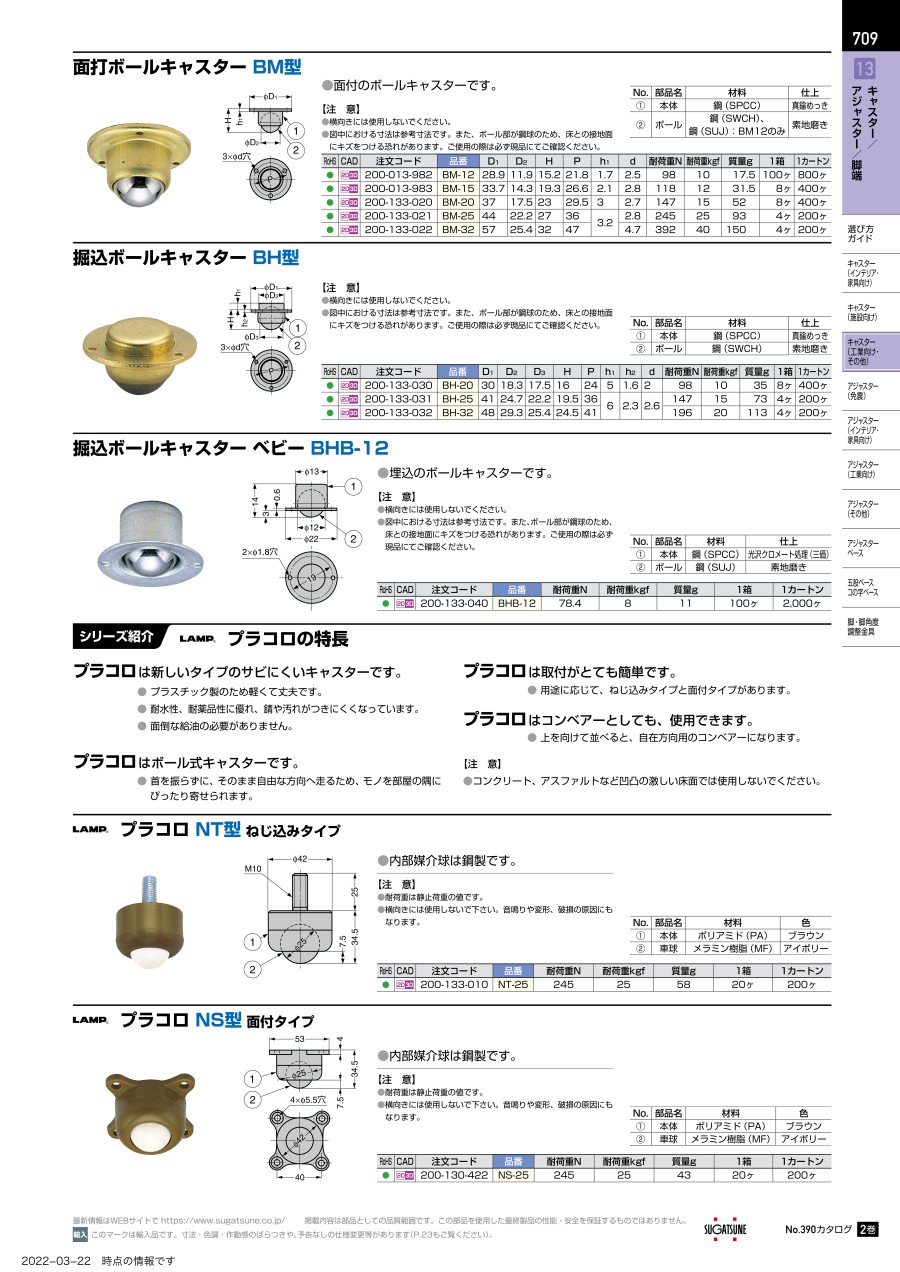

カタログ
掘込ボールキャスター_BHのレビュー
この商品のレビューはありません
