スガツネ工業

低床式超重量用キャスタープレートタイプ固定車 HR型

カタログ |

通常単価(税別): 3,088円～6,660円

税込単価: 3,397円～7,326円

通常出荷日：4日目

キャスターの全高を低く抑えた、小型の重量用キャスターです。【特長】・車輪軸受部には高性能ベアリングを採...

よく一緒に見られています

スガツネ工業

通常出荷日：在庫品1日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

寸法図

製品仕様

イメージ

強化ポリアミド車（品番末尾GNB）

ポリアミド車に比べ、耐荷重性、耐衝撃性に優れている

フェノール車（品番末尾PB）

表面高度が高く、耐油性、耐熱性、耐圧縮性などに優れている

No.	部品名	材料	仕上／色
（1）	本体	鋼	光沢クロメート処理（三価）
（2）	車輪	品番末尾GNB：強化ポリアミド	ブラック
（2）	車輪	品番末尾PB：フェノール樹脂（PF）	ブラック

規格表

型番	車輪材料	D	H	W	A	B	P₁	P₂	d	耐荷重N	耐荷重kgf
HR-50-GNB	強化ポリアミド	50	68	28	80	50	66	36	6.5	1,600	163.2
HR-65-PB	フェノール樹脂（PF）	65	92	38	111	67	91	47	10.5	2,500	255
HR-75-PB	フェノール樹脂（PF）	75	106	38	123	72	103	52	10.5	3,000	306

型番リスト

表示件数

型番

HR-50-GNB

HR-65-PB

HR-75-PB

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

取付穴ピッチ長手方向【範囲選択】

(mm)

取付穴ピッチ長手方向 L1 ※（ )内は最大ピッチ

(mm)

取付穴ピッチ短手方向 W1 ※（ )内は最大ピッチ

(mm)

許容荷重

(daN)

車輪幅 B

(mm)

プレート長さ L

(mm)

プレート幅 W

(mm)

最小発注数量

50.1～70	68	140.01～220.00	～50	50	[ナイロン] ポリアミド	65～74.9	66	36	160	28	80	50	1個
70.1～100	92	220.01～320.00	50.1～70	65	フェノール樹脂	85～99.9	91	47	250	38	111	67	1個
100.1～130	106	220.01～320.00	70.1～95	75	フェノール樹脂	100～	103	52	300	38	123	72	1個

通常単価(税別) (税込単価)	通常出荷日

3,088円 ( 3,397円 )	4日目
5,497円 ( 6,047円 )	4日目
6,660円 ( 7,326円 )	4日目

詳細情報

基本情報

基本情報

キャスターの全高を低く抑えた、小型の重量用キャスターです。
【特長】
・車輪軸受部には高性能ベアリングを採用し、始動力を軽減しています。（HR-50-GNBは除く）
・主要金具には浸炭焼入を施しています。
・耐久性・耐荷重性に優れています。
【用途】
・医療機器、自動機器、半導体機器、金融関連機器、その他省スペースが要求される重量機器、長期間固定される重量機器などに適用。
・重量物の搬送に最適。

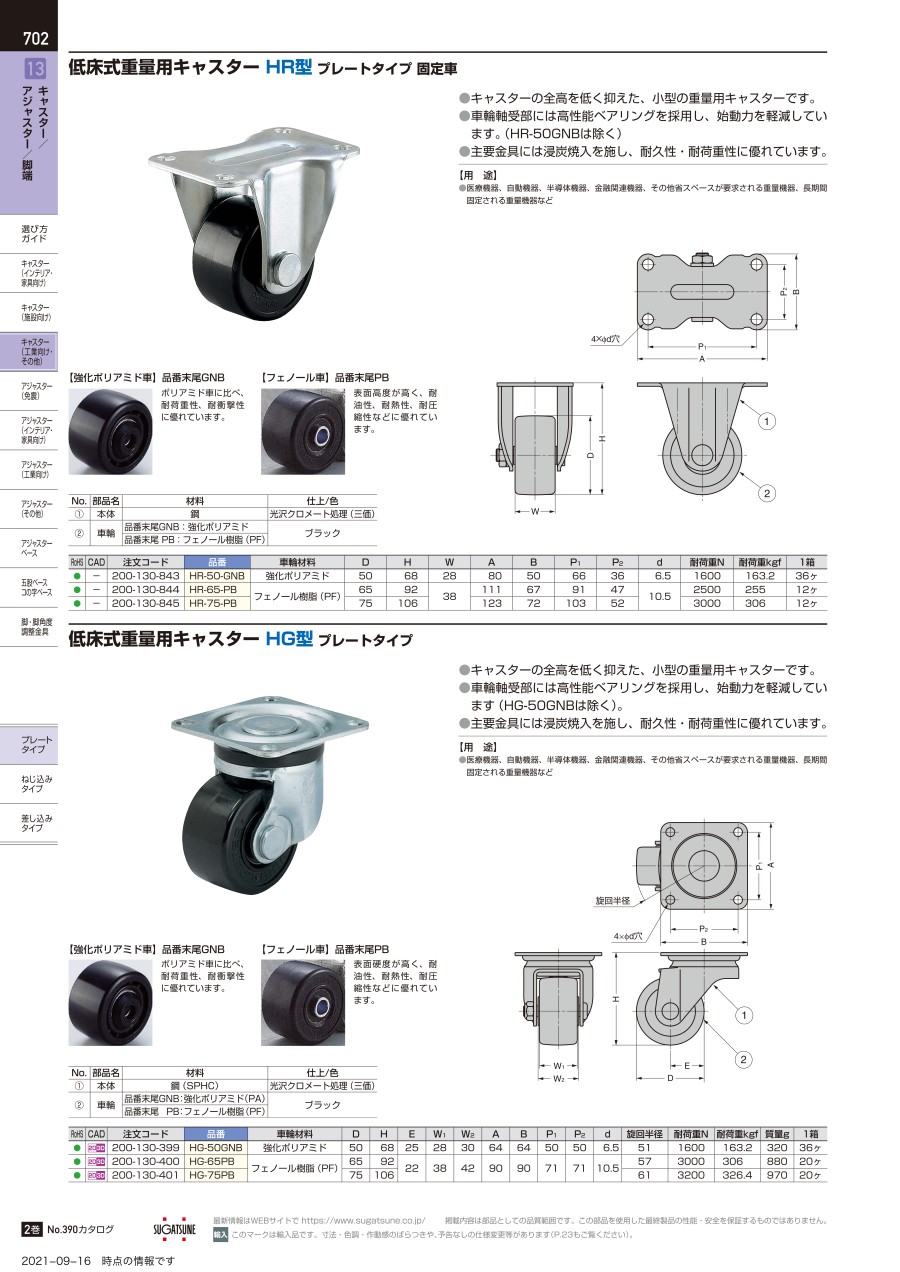

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
重量用キャスター 400シリーズプレートタイプ
始動の抵抗が小さい、重荷重用キャスターです。
スガツネ工業
樹脂製アジャスター付キャスター CAB型ねじ込みタイプ
アジャスタとキャスタが一体となっており、取付の手間削減になります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
