メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
長さ(mm)
~mm- 210
- 260
空気流通面積(m㎡)
~mm- 8300
- 12000
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 4日以内
- 5日以内
ベンチレーター G57型
- 通常単価(税別)
- 6,149円～8,129円
- 税込単価
- 6,764円～8,942円
ねじ止め仕様のベンチレーター。【特長】・アルミ製で軽量。・アルマイト処理を行な...
詳細情報を確認する- 仕上
- アルマイト/シルバー
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図
製品仕様
付属品
- 十字穴付丸皿タッピンねじ3.5×32
- プラグ
規格表
| 型番 | 材料 | 仕上 | W | H | H1 | H2 | A | B | 空気流通面積 | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|
| G57-1707AA | アルミニウム合金 | シルバーアルマイト処理 | 210 | 106 | 85 | 68 | 173 | 73 | 83cm2 | 208g |
| G57-2208AA | アルミニウム合金 | シルバーアルマイト処理 | 260 | 116 | 95 | 78 | 223 | 83 | 120cm2 | 250g |
使用例
取付加工図

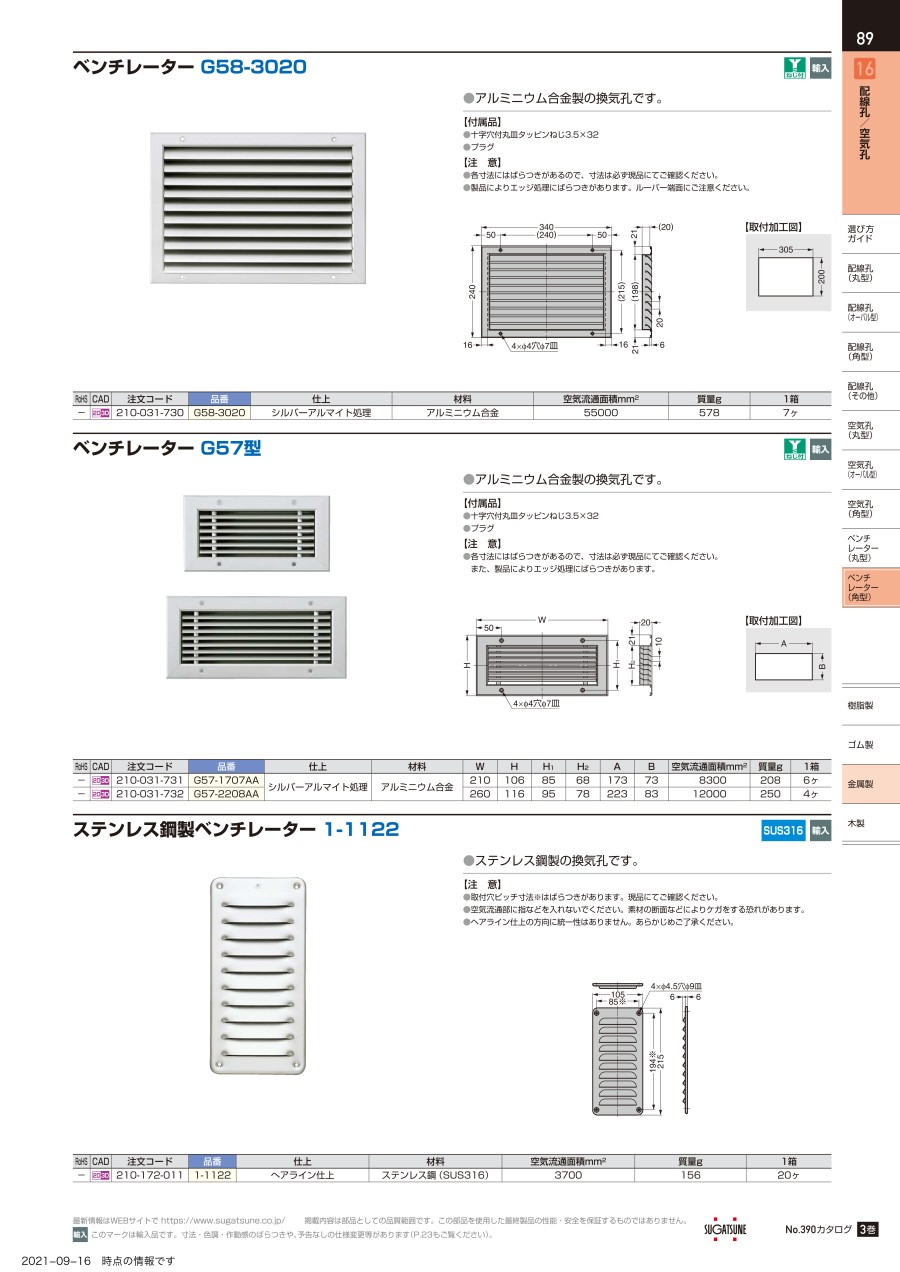

カタログ
商品担当おすすめ
ベンチレーター G57型のレビュー
給排気ダクト
4
4.02020/08/21
しっかりとした作り。
省スペースにぴったりコンパクトサイズです。
0人が参考にしています。
