プラスチックベアリング 外周溝タイプ
未確定：候補が13型番あります。
商品情報
製品仕様
特長
- ベアリングの材料として最適なポリアセタールを使用。
- 耐摩耗性が大変優れており、摩擦係数が低く、潤滑油なしで軽快、低騒音の回転が得られる。
- 耐腐蝕性、耐薬品性、耐候性に優れている。
- 射出成形加工で製作するため低価格。
用途
- 事務用機器（電子プリンター、机、キャビネット、レジスター、タイプライター、複写機、製図器）
- 輸送用機械（コンベヤー、エレベーター、各種ドア）
- 電気機器（ステレオ、自動販売機、排気装置）
- 産業機械（各種省力機械、各種自動機）
- 建築（戸車、雨戸、シャッター）
- 医療理化学機器（医療用機器、各種計測器、現像処理装置）
- 家庭用、レジャー機器（魚釣り用リール、玩具、自転車、編物機械）
使用条件
- 荷重と回転数の限界：392N×1,000r.p.m.
- 摩擦係数：0.005（ローラーの場合0.06）
- 使用温度範囲：0～40℃
- クリアランス：ラジアルクリアランス0.1～0.3mm
外形図と部品構成例
プラスチックベアリングの外形図
| 型番 | 部品名 | 材料 |
|---|---|---|
| （1） | 外輪 | ポリアセタール（POM） |
| （2） | 内輪 | 鋼 |
| （3） | ボール | 鋼 |
| （4） | リテーナー | ポリプロピレン（PP） |
| （5） | 軸 | 鋼 |
| - | 潤滑油 | グリース |
プラスチックベアリング 外周溝タイプ DUの仕様
製品仕様
DU-□-Aの外観
DU-□-Aの外形図
| 品番 | D | D1 | E | （d×θ） | W | C | R | 許容荷重/300r.p.m | 質量 | |
|---|---|---|---|---|---|---|---|---|---|---|
| DU-19-A0.5 | 19 | 17 | 8.2 | 4×120° | 6 | 0.5 | 1.75 | 29.4N | 3kgf | 5.1g |
| DU-22-A1 | 22 | 19.2 | 9.5 | 4.4×90° | 7 | 1 | 2.5 | 58.8N | 6kgf | 7.7g |
| DU-24-A1 | 24 | 21.2 | 9.5 | 4.4×90° | 7 | 1 | 2.5 | 58.8N | 6kgf | 8.4g |
| DU-26-A1 | 26 | 23.2 | 9.5 | 4.4×90° | 7 | 1 | 2.5 | 58.8N | 6kgf | 9g |
製品仕様
DU-□-Bの外観
DU-□-Bの外形図
| 品番 | D | D1 | E | W | C | R | 許容荷重/300r.p.m | 質量 | |
|---|---|---|---|---|---|---|---|---|---|
| DU-19-B0.5 | 19 | 17 | 8.2 | 6 | 0.5 | 1.75 | 39.2N | 4kgf | 6.2g |
| DU-22-B0.5 | 22 | 19.2 | 9.5 | 7 | 0.5 | 2.5 | 156N | 16kgf | 8.3g |
| DU-24-B0.5 | 24 | 21.2 | 9.5 | 7 | 0.5 | 2.5 | 156N | 16kgf | 8.9g |
| DU-26-B0.5 | 26 | 23.2 | 9.5 | 7 | 0.5 | 2.5 | 156N | 16kgf | 9.6g |
製品仕様
DU-□-Hの外観
DU-□-Hの外形図
| 品番 | D | D1 | E | d | W | R | 許容荷重/300r.p.m | 質量 | |
|---|---|---|---|---|---|---|---|---|---|
| DU-19-H5 | 19 | 17 | 8.2 | 5 | 6 | 1.75 | 39.2N | 4kgf | 3.2g |
| DU-22-H6 | 22 | 19.2 | 9.5 | 6 | 7 | 2.5 | 156N | 16kgf | 5.3g |
| DU-24-H6 | 24 | 21.2 | 9.5 | 6 | 7 | 2.5 | 156N | 16kgf | 5.9g |
| DU-26-H6 | 26 | 23.2 | 9.5 | 6 | 7 | 2.5 | 156N | 16kgf | 6.5g |
| DU-30-H6-M | 30 | 25.7 | 9.5 | 6 | 7 | 2.5 | 156N | 16kgf | 6.7g |
製品仕様
DU-□-H-Wの外観
DU-□H-Wの外形図
| 品番 | D | D1 | W | 許容荷重/300r.p.m | 質量 | |
|---|---|---|---|---|---|---|
| DU-35-H6W1 | 35 | 31 | 7 | 156N | 16kgf | 9.2g |
| DU-40-H6W0.5 | 40 | 36 | 8 | 156N | 16kgf | 11.9g |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
131円 ( 144円 ) | 4日目 |
163円 ( 179円 ) | 在庫品1日目当日出荷可能 |
138円 ( 152円 ) | 在庫品1日目当日出荷可能 |
115円 ( 127円 ) | 4日目 |
128円 ( 141円 ) | 在庫品1日目当日出荷可能 |
123円 ( 135円 ) | 4日目 |
153円 ( 168円 ) | 4日目 |
153円 ( 168円 ) | 4日目 |
123円 ( 135円 ) | 4日目 |
153円 ( 168円 ) | 在庫品1日目当日出荷可能 |
123円 ( 135円 ) | 4日目 |
228円 ( 251円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
外周溝タイプのプラスチックベアリングです。
【特長】
・ベアリングの材料として最適なポリアセタールを使用しているため、耐摩耗性が大変優れており、摩擦係数が低く、潤滑油なしで軽快、低騒音の回転が得られます。
・耐腐蝕性、耐薬品性、耐候性に優れています。
【用途】
・事務用機器、輸送用機械、電気機器、産業機械、建築、医療理化学機器、家庭用、レジャー機器に適用。
・金属が適さない環境向き。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

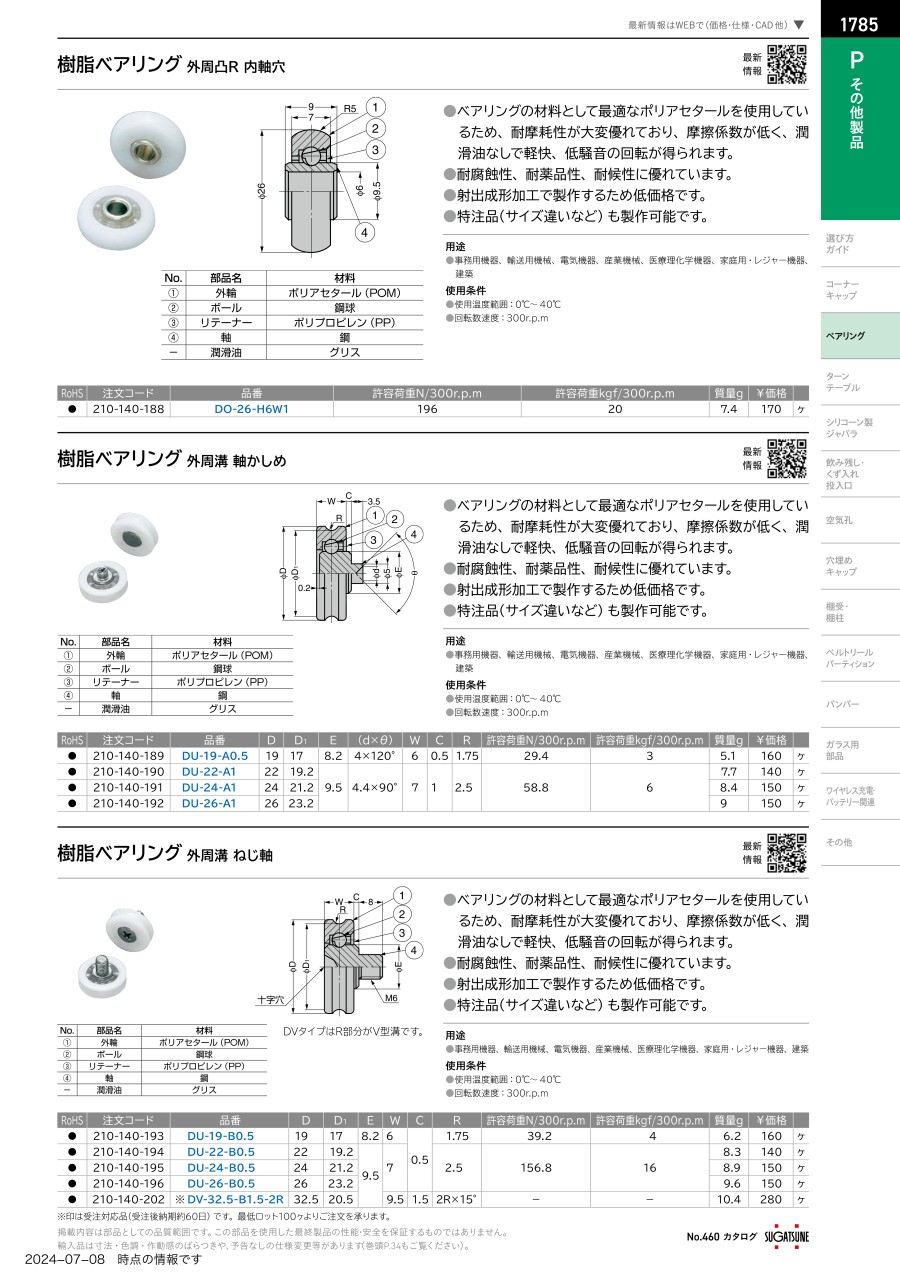

カタログ
