スガツネ工業

プラスチックベアリング外周フラットタイプ内軸穴仕様

Name: プラスチックベアリング 外周フラットタイプ 内軸穴仕様
Brand: スガツネ工業
SKU: 221000110940
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 91円～1,038円

税込単価: 100円～1,142円

外周フラットタイプのプラスチックベアリングです。【特長】・ベアリングの材料とし...

詳細情報を確認する

ベアリング材質
スチール
外輪タイプ・種類
外周フラット
外輪材質
ポリアセタール
取付種類
穴軸
特長
耐摩耗性 / 耐薬品性 / 耐腐蝕性
使用温度範囲 (℃)
0::40

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

特長

ベアリングの材料として最適なポリアセタールを使用。
耐摩耗性が大変優れており、摩擦係数が低く、潤滑油なしで軽快、低騒音の回転が得られる。
耐腐蝕性、耐薬品性、耐候性に優れている。
射出成形加工で製作するため低価格。

用途

事務用機器（電子プリンター、机、キャビネット、レジスター、タイプライター、複写機、製図器）
輸送用機械（コンベヤー、エレベーター、各種ドア）
電気機器（ステレオ、自動販売機、排気装置）
産業機械（各種省力機械、各種自動機）
建築（戸車、雨戸、シャッター）
医療理化学機器（医療用機器、各種計測器、現像処理装置）
家庭用、レジャー機器（魚釣り用リール、玩具、自転車、編物機械）

使用条件

荷重と回転数の限界：392N×1,000r.p.m.
摩擦係数：0.005（ローラーの場合0.06）
使用温度範囲：0～40℃
クリアランス：ラジアルクリアランス0.1～0.3mm

外形図と部品構成例

プラスチックベアリングの外形図

型番	部品名	材料
（1）	外輪	ポリアセタール（POM）
（2）	内輪	鋼
（3）	ボール	鋼
（4）	リテーナー	ポリプロピレン（PP）
（5）	軸	鋼
-	潤滑油	グリース

プラスチックベアリング外周フラットタイプ（内軸穴仕様）DR-Hの仕様

DR-□-H

DR-□-Hの外観

DR-□-Hの外形図

品番	D	d	E	W₁	許容荷重/300r.p.m		JIS相当番号	質量
DR-19-H5	19	5	8.2	6	49N	5kgf	635	3.5g
DR-20-H8	20	8	11	6	29.4N	3kgf	-	4g
DR-22-H6	22	6	9.5	7	196N	20kgf	636	5.7g
DR-24-H6	24	6	9.5	7	196N	20kgf	-	6.4g
DR-26-H6	26	6	9.5	7	196N	20kgf	-	7.2g
DR-28-H6	28	6	9.5	7	196N	20kgf	-	8.8g
DR-30-H10-8	30	10	14.5	8	245N	25kgf	-	12g
DR-30-H10-9	30	10	14.5	9	245N	25kgf	6200	13.3g
DR-32-H12	32	12	17	10	294N	30kgf	6201	17.5g
DR-35-H15	35	15	21	11	294N	30kgf	6202	25g
DR-40-H17	40	17	21	12	294N	30kgf	6203	26.8g
DR-47-H20	47	20	27	14	343N	35kgf	6204	50.1g

DR-□-H□W□

DR-□-H□W□の外観

DR-□-H□W□の外形図

品番	D	W₁	許容荷重/300r.p.m		質量
DR-22-H6W1	22	7	196N	20kgf	6.4g
DR-26-H6W1	26	7	196N	20kgf	7.7g
DR-35-H6W1	35	7	196N	20kgf	10.1g
DR-40-H6W0.5	40	8	196N	20kgf	13.3g

型番リスト

表示件数

型番

外径

(φ)

幅

(mm)

内径

(φ)

許容荷重範囲

(N)

許容荷重

(N)

段差有無

注文コード

RoHS?

最小発注数量

19	6	5	20.1～50.0	49	-	210-140-045	10	1個
20	6	8	20.1～50.0	29.4	-	210-140-161	10	1個
22	7	6	100.1～200.0	196	なし	210-140-046	10	1個
22	7	6	100.1～200.0	196	あり	210-140-165	10	1個
24	7	6	100.1～200.0	196	-	210-140-162	10	1個
26	7	6	100.1～200.0	196	なし	210-140-047	10	1個
26	7	6	100.1～200.0	196	あり	210-140-166	10	1個
28	7	6	100.1～200.0	196	-	210-140-163	10	1個
30	8	10	200.1～300.0	245	-	210-140-168	10	1個
30	9	10	200.1～300.0	245	-	210-140-171	10	1個
32	10	12	200.1～300.0	294	-	210-140-172	10	1個
35	7	6	100.1～200.0	196	-	210-140-169	10	1個
35	11	15	200.1～300.0	294	-	210-140-173	10	1個
40	8	6	100.1～200.0	196	-	210-140-170	10	1個
40	12	17	200.1～300.0	294	-	210-140-174	10	1個
47	14	20	300.1～500.0	343	-	210-140-175	10	1個

通常単価(税別) (税込単価)	通常出荷日

95円 ( 105円 )	4日目
138円 ( 152円 )	在庫品1日目当日出荷可能
98円 ( 108円 )	在庫品1日目当日出荷可能
128円 ( 141円 )	在庫品1日目当日出荷可能
91円 ( 100円 )	4日目
98円 ( 108円 )	在庫品1日目当日出荷可能
138円 ( 152円 )	在庫品1日目当日出荷可能
187円 ( 206円 )	4日目
221円 ( 243円 )	4日目
308円 ( 339円 )	在庫品1日目当日出荷可能
598円 ( 658円 )	在庫品1日目当日出荷可能
238円 ( 262円 )	在庫品1日目当日出荷可能
593円 ( 652円 )	4日目
268円 ( 295円 )	在庫品1日目当日出荷可能
798円 ( 878円 )	在庫品1日目当日出荷可能
1,038円 ( 1,142円 )	4日目

詳細情報

基本情報

基本情報

外周フラットタイプのプラスチックベアリングです。
【特長】
・ベアリングの材料として最適なポリアセタールを使用しているため、耐摩耗性が大変優れており、摩擦係数が低く、潤滑油なしで軽快、低騒音の回転が得られます。
・耐腐蝕性、耐薬品性、耐候性に優れています。
【用途】
・事務用機器、輸送用機械、電気機器、産業機械、建築、医療理化学機器、家庭用、レジャー機器に適用。
・金属が適さない環境向き。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

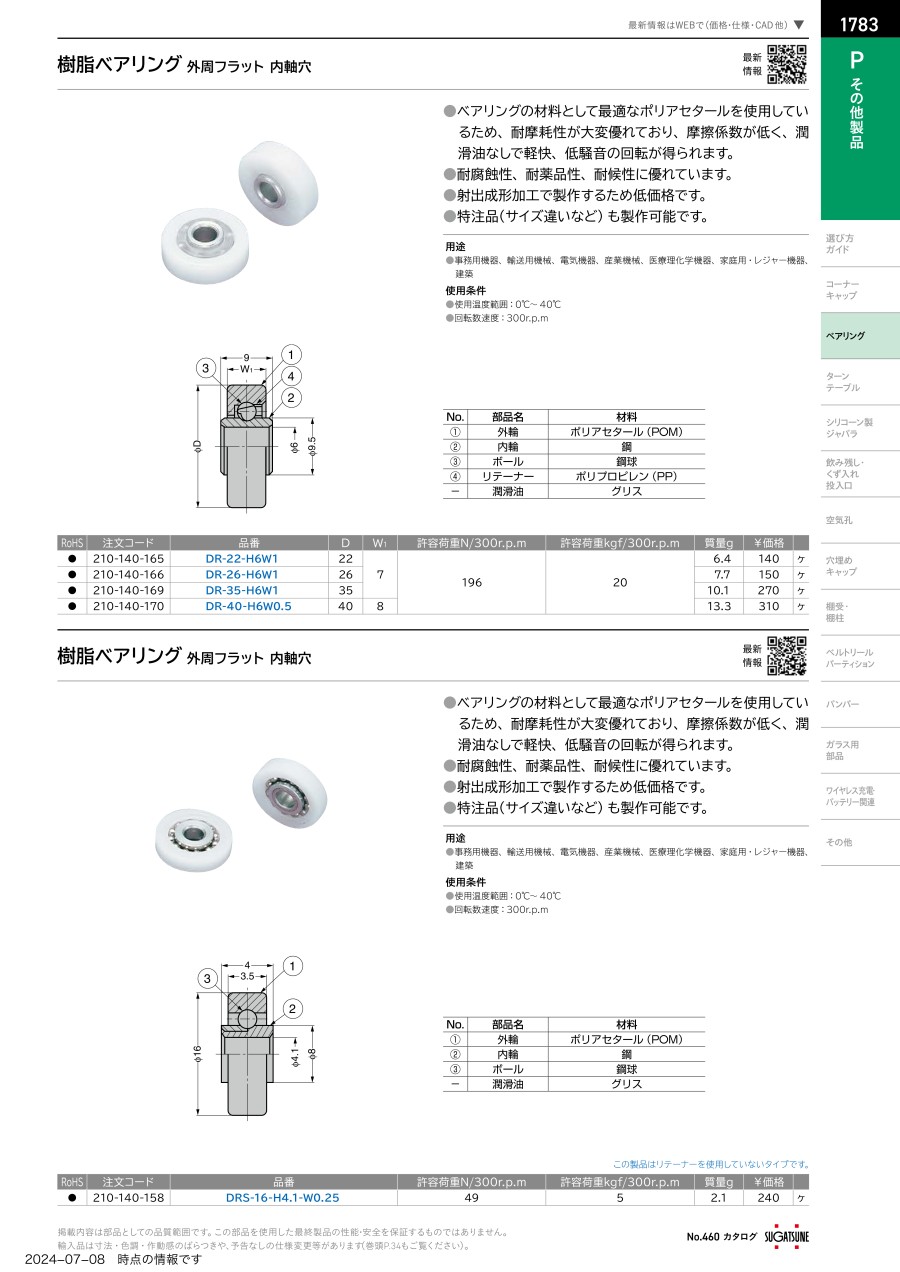

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
非磁性体ステンレスベアリング外周凸Rタイプ MSUS309／S3.5
耐食性、防錆性、耐熱性に優れたベアリングです。
スガツネ工業
中荷重ベアリングスチールインサート仕様外周フラットタイプ IDS
省スペースで使える中荷重用のベアリングです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
