駿河精機

アダプタプレート(A49/A91)

Name: アダプタプレート(A49/A91)
Brand: 駿河精機
SKU: 221000110670
Rating: 4.6 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 1,760円～1,848円

税込単価: 1,936円～2,033円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

駿河精機

アダプタプレート（A49/B05/B06）

通常価格(税別)： 1,890円 (税込価格：2,079円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

駿河精機

Z軸ブラケット（A47/AS47/ASS/ASB/AZT）

4.3

通常価格(税別)： 2,700円 (税込価格：2,970円)

通常出荷日：在庫品1日目

各種ステージに対応したベースプレート。【特長】・各種ステージやホルダーの組合せ...

詳細情報を確認する

種類
ベースプレート

ご注意

商品画像は代表画像であり、実際の製品と異なる場合がございます。色、表面形状等の詳細につきましては、カタログにてご確認ください。

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

アダプタプレート A49の仕様

A49-2の外観

A49-2の外形図

A49-16の外観

A49-16の外形図

※ 上記以外の型番についてはカタログをご参照ください。

型式	自重［kg］	主材質	表面処理
A49-2	0.005	アルミ	黒アルマイト処理
A49-16	0.02	アルミ	黒アルマイト処理
A49-3	0.02	アルミ	黒アルマイト処理
A49-4	0.06	アルミ	黒アルマイト処理
A49-12	0.08	アルミ	黒アルマイト処理
A49-17	0.05	アルミ	黒アルマイト処理
A49-5N	0.07	アルミ	黒アルマイト処理
A49-6N	0.13	アルミ	黒アルマイト処理
A49-7	0.2	アルミ	黒アルマイト処理
A49-11N	0.07	アルミ	黒アルマイト処理

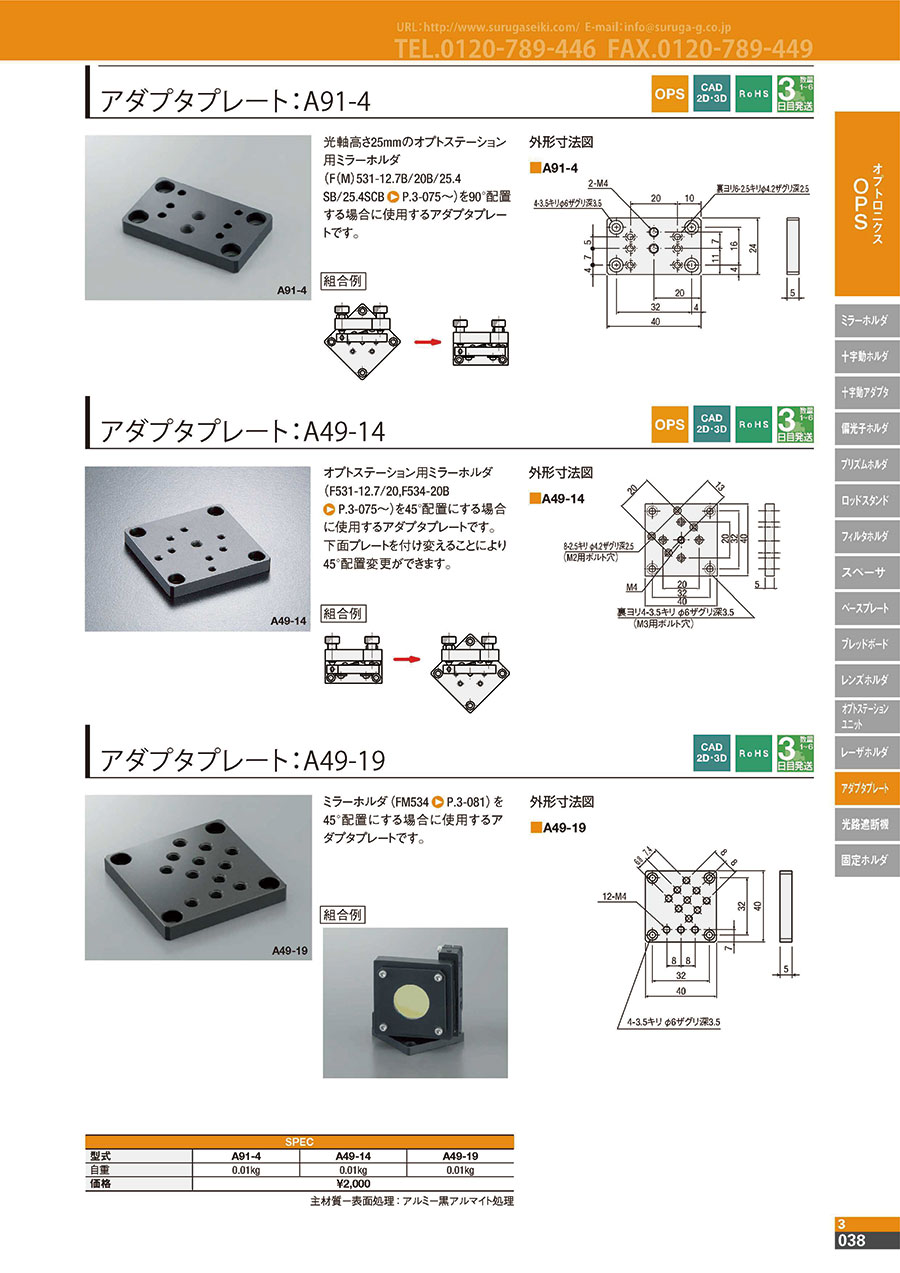

アダプタプレート（ミラーホルダ用） A49／A91の仕様

光軸高さ25mmのオプトステーション用ミラーホルダ（F（M）531-12.7B/20B/25.4SB/25.4SCB）を90°配置する場合に使用するアダプタプレート。

A91-4の外観

A91-4の外形図

OPS用ミラーホルダをM6取り付けに変更するためのアダプタプレート。

A91-6の外観

A91-6の外形図

※ 上記以外の型番についてはカタログをご参照ください。

型式	自重［kg］	主材質	表面処理
A91-4	0.01	アルミ	黒アルマイト処理
A91-6	0.01	アルミ	黒アルマイト処理
A91-7	0.01	アルミ	黒アルマイト処理
A49-1	0.005	アルミ	黒アルマイト処理
A91-5	0.01	アルミ	黒アルマイト処理
A49-15	0.05	アルミ	黒アルマイト処理

型式	自重［kg］	主材質-表面処理
A49-14	0.01	アルミ-黒アルマイト処理

アダプタプレート（ねじ変換用） A49-8／9／10／13の仕様

M6、M16P＝1、2の交換用。
ベースプレートやマグネットベースなどに取り付けて使用する。

A49-8の外観

A49の外形図

-	A	B
A49-8	M16P=1	M16P=2
A49-9	M16P=2	M16P=1
A49-10	M6P=1	M16P=1
A49-13	M16P=1	M6P=1

交換表

型式	自重［kg］	主材質	表面処理
A49-8	0.08	真鍮	ふっ素樹脂処理
A49-9	0.08	真鍮	ふっ素樹脂処理
A49-10	0.09	真鍮	ふっ素樹脂処理
A49-13	0.09	真鍮	ふっ素樹脂処理

型番リスト

表示件数

型番

サイズ

(mm)

上面取付可能タイプ

下取付穴タイプ

RoHS?

最小発注数量

20×20	-	-	10	1個
30×30	-	-	10	1個
40×40	-	-	10	1個
60×60	-	-	10	1個
60×60	-	-	10	1個
80×80	-	-	10	1個
100×100	-	-	10	1個
60×60	-	-	10	1個
70×60	-	-	10	1個
40×40	-	-	10	1個
60×60	-	-	10	1個
40×40	-	-	10	1個
60×76	-	-	10	1個
40×40	-	-	10	1個
40×24	-	-	10	1個
60×33	-	-	10	1個
40×24	-	-	10	1個
36×23	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,848円 ( 2,033円 )	6日目
1,760円 ( 1,936円 )	4日目
1,848円 ( 2,033円 )	在庫品1日目当日出荷可能
1,848円 ( 2,033円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	6日目
1,848円 ( 2,033円 )	6日目
1,848円 ( 2,033円 )	7日目
1,848円 ( 2,033円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	5日目
1,848円 ( 2,033円 )	4日目
1,760円 ( 1,936円 )	6日目
1,848円 ( 2,033円 )	在庫品1日目当日出荷可能
1,848円 ( 2,033円 )	6日目
1,760円 ( 1,936円 )	6日目
1,848円 ( 2,033円 )	在庫品1日目当日出荷可能
1,848円 ( 2,033円 )	6日目
1,760円 ( 1,936円 )	6日目
1,760円 ( 1,936円 )	6日目

詳細情報

基本情報

基本情報

各種ステージに対応したベースプレート。
【特長】
・各種ステージやホルダーの組合せが可能
【用途】
・光学実験

ご注意

商品画像は代表画像であり、実際の製品と異なる場合がございます。色、表面形状等の詳細につきましては、カタログにてご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
位置調整プレート(A50)
ステージをオフセットして取付け可能。□40㎜／□60㎜、Φ60㎜／Φ85㎜等各種ステージに対応。
駿河精機
オーバーハングプレート(E02-2)
ステージユニット同士が干渉し近接困難な場合、ステージユニットに取付けチルトステージを位置調整可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
