鍋屋バイテック

グラブスクリュー SGPS

Name: グラブスクリュー SGPS
Brand: 鍋屋バイテック
SKU: 221000110524
Rating: 3 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 443円～1,202円

税込単価: 487円～1,322円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

グラブスクリュー SGP

4.5

通常価格(税別)： 200円 (税込価格：220円)

通常出荷日：在庫品1日目

ワークなどの押さえに最適なステンレス製のグラブスクリュー。【特長】・ねじ本体は...

詳細情報を確認する

本体材質
SUS303

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が42型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

SGPS-PL

ねじ部材質：SUS303
パッド材質：ポリアセタール（白）

SGPS-BR

ねじ部材質：SUS303
パッド材質：真鍮

材質・仕上げ

商品記号	SGPS-PL プラスティックパッド	SGPS-BR 真鍮パッド
ねじ部	SUS303	SUS303
パッド	ポリアセタール（白）	真鍮

規格表

寸法

単位：mm

型番プラスティックパッド	D₁	_t^*1	型番真鍮パッド	D₁	t	M（並目）	_B^*2	質量（g）
SGPS-M3-PL	1.5	0.8	SGPS-M3-BR	1.4	0.5	M3	1.5	0.2 - 0.6
SGPS-M4-PL	2	1	SGPS-M4-BR	2.5	0.5	M4	2	0.3 - 1.2
SGPS-M5-PL	3	1	SGPS-M5-BR	3	0.5	M5	2.5	0.5 - 2
SGPS-M6-PL	3.5	1.3	SGPS-M6-BR	4	1	M6	3	0.9 - 4.5
SGPS-M8-PL	5	1.6	SGPS-M8-BR	6	1.5	M8	4	2 - 12
SGPS-M10-PL	6.5	1.9	SGPS-M10-BR	8	2	M10	5	7 - 22.4
SGPS-M12-PL	8	2.1	SGPS-M12-BR	10	2	M12	6	10 - 40

*1：SGPS-M4-4-PL はtが1.2になります。
*2：SGPS-M4-4-PL SGPS-M4-5-PL SGPS-M4-6-PL SGPS-M4-4-BR SGPS-M4-5-BR はBが1.5になります。
SGPS-M5-5-PL SGPS-M5-6-PL はBが2になります。

型番	L（mm）
型番	3	4	5	6	8	10	12	16	20	25	32	40	50	63
SGPS-M3-PL	●	●	●	●	●	●	-	-	-	-	-	-	-	-
SGPS-M4-PL	-	●	●	●	●	●	●	●	-	-	-	-	-	-
SGPS-M5-PL	-	-	●	●	●	●	●	●	●	-	-	-	-	-
SGPS-M6-PL	-	-	-	●	●	●	●	●	●	●	●	-	-	-
SGPS-M8-PL	-	-	-	-	●	●	●	●	●	●	●	●	-	-
SGPS-M10-PL	-	-	-	-	-	-	-	●	●	●	●	●	●	-
SGPS-M12-PL	-	-	-	-	-	-	-	-	●	●	●	●	●	●
SGPS-M3-BR	●	●	●	●	●	●	-	-	-	-	-	-	-	-
SGPS-M4-BR	-	●	●	●	●	●	●	●	-	-	-	-	-	-
SGPS-M5-BR	-	-	●	●	●	●	●	●	●	-	-	-	-	-
SGPS-M6-BR	-	-	-	●	●	●	●	●	●	●	●	-	-	-
SGPS-M8-BR	-	-	-	-	●	●	●	●	●	●	●	●	-	-
SGPS-M10-BR	-	-	-	-	-	-	-	●	●	●	●	●	●	-
SGPS-M12-BR	-	-	-	-	-	-	-	-	●	●	●	●	●	●

選定サポート情報

注文例

（1）M（並目）（2）L （3）材質・仕上げ

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

本体長さ

(mm)

先端部材質

ネジサイズM

RoHS?

最小発注数量

3	ポリアセタール	3	10	1個
4	真鍮	3	10	1個
4	ポリアセタール	3	10	1個
5	真鍮	3	10	1個
5	ポリアセタール	3	10	1個
6	真鍮	3	10	1個
6	ポリアセタール	3	10	1個
8	真鍮	3	10	1個
10	真鍮	3	10	1個
10	ポリアセタール	3	10	1個
4	ポリアセタール	4	10	1個
5	真鍮	4	10	1個
5	ポリアセタール	4	10	1個
6	ポリアセタール	4	10	1個
10	ポリアセタール	4	10	1個
12	真鍮	4	10	1個
16	ポリアセタール	4	10	1個
5	ポリアセタール	5	10	1個
6	真鍮	5	10	1個
6	ポリアセタール	5	10	1個
10	ポリアセタール	5	10	1個
12	真鍮	5	10	1個
20	真鍮	5	10	1個
6	真鍮	6	10	1個
6	ポリアセタール	6	10	1個
8	真鍮	6	10	1個
8	ポリアセタール	6	10	1個
10	真鍮	6	10	1個
12	真鍮	6	10	1個
16	真鍮	6	10	1個
16	ポリアセタール	6	10	1個
20	ポリアセタール	6	10	1個
25	真鍮	6	10	1個
32	ポリアセタール	6	10	1個
8	真鍮	8	10	1個
8	ポリアセタール	8	10	1個
10	真鍮	8	10	1個
10	ポリアセタール	8	10	1個
16	真鍮	8	10	1個
40	ポリアセタール	8	10	1個
16	真鍮	10	10	1個
32	真鍮	10	10	1個

通常単価(税別) (税込単価)	通常出荷日

794円 ( 873円 )	在庫品1日目当日出荷可能
860円 ( 946円 )	4日目
708円 ( 779円 )	4日目
700円 ( 770円 )	4日目
794円 ( 873円 )	4日目
700円 ( 770円 )	4日目
708円 ( 779円 )	4日目
698円 ( 768円 )	4日目
700円 ( 770円 )	4日目
781円 ( 859円 )	在庫品1日目当日出荷可能
860円 ( 946円 )	4日目
769円 ( 846円 )	4日目
768円 ( 845円 )	4日目
621円 ( 683円 )	4日目
895円 ( 985円 )	在庫品1日目当日出荷可能
713円 ( 784円 )	在庫品1日目当日出荷可能
850円 ( 935円 )	在庫品1日目当日出荷可能
638円 ( 702円 )	4日目
521円 ( 573円 )	4日目
638円 ( 702円 )	4日目
814円 ( 895円 )	在庫品1日目当日出荷可能
443円 ( 487円 )	4日目
627円 ( 690円 )	在庫品1日目当日出荷可能
518円 ( 570円 )	4日目
766円 ( 843円 )	4日目
539円 ( 593円 )	4日目
678円 ( 746円 )	4日目
564円 ( 620円 )	4日目
685円 ( 754円 )	在庫品1日目当日出荷可能
737円 ( 811円 )	在庫品1日目当日出荷可能
850円 ( 935円 )	9日目
715円 ( 787円 )	4日目
703円 ( 773円 )	在庫品1日目当日出荷可能
815円 ( 897円 )	在庫品1日目当日出荷可能
646円 ( 711円 )	4日目
708円 ( 779円 )	4日目
633円 ( 696円 )	4日目
764円 ( 840円 )	4日目
787円 ( 866円 )	在庫品1日目当日出荷可能
1,202円 ( 1,322円 )	在庫品1日目当日出荷可能
862円 ( 948円 )	9日目
1,117円 ( 1,229円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ワークなどの押さえに最適なステンレス製のグラブスクリュー。
【特長】
・ねじ本体は耐触性で優れたステンレス製。
・M4〜M12までのねじサイズで、ねじの長さも選べる。
・ワークに傷をつけずに締めつけが可能。
【用途】
・ワークの締めつけ、位置決め、ストッパなどの用途に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

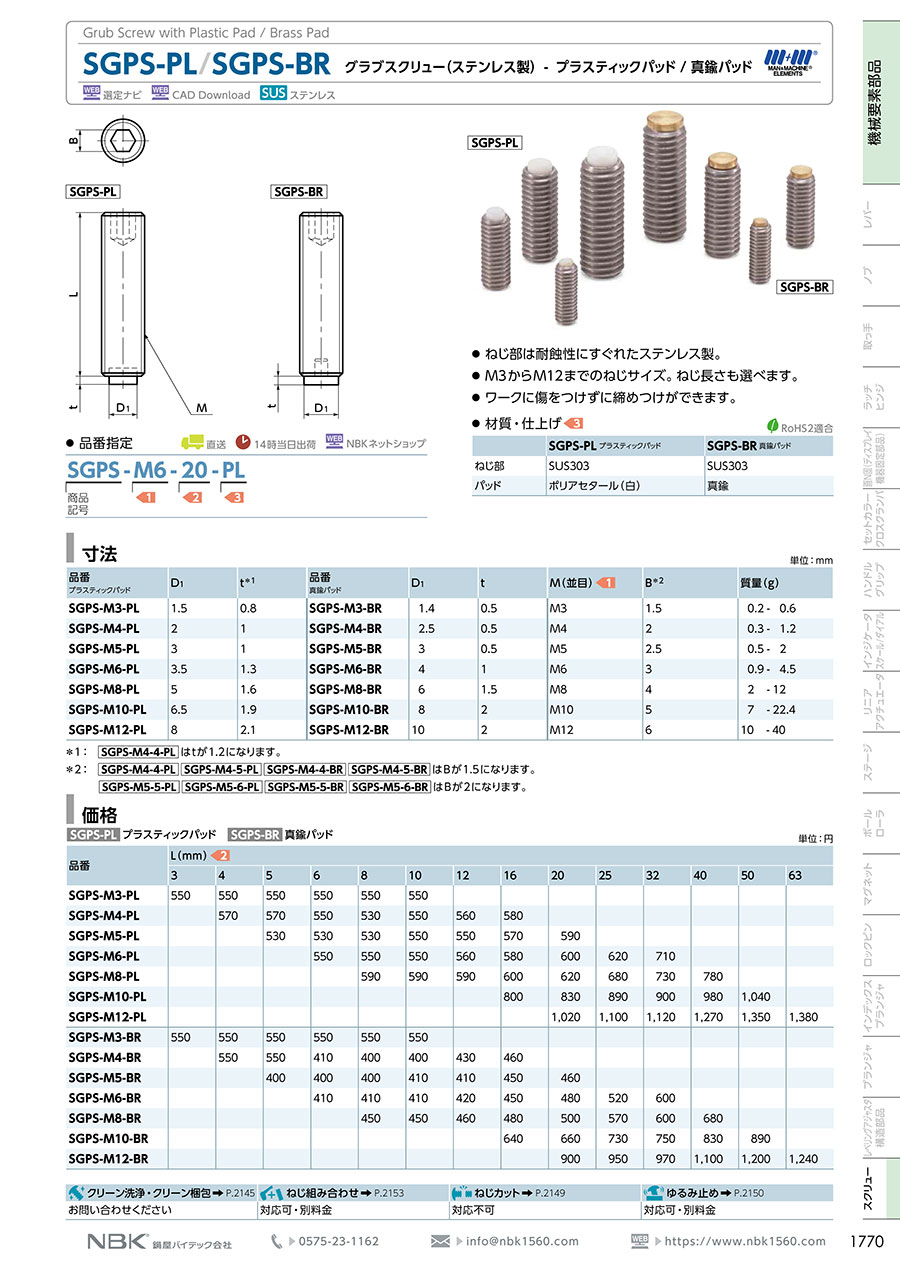

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

グラブスクリュー SGPSのレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

新規の治具に使用しています

満足度：3.02023/02/09

新規に製作している治具に使用しています。治具の部品で真鍮製のシャフトに傷を付けず固定するためにこの商品を選定しました。ネ...もっと読む
