鍋屋バイテック

クランピングスクリュー SCS-R・SCSS-R・SCS-F-R

Name: クランピングスクリュー SCS-R・SCSS-R・SCS-F-R
Brand: 鍋屋バイテック
SKU: 221000110478
Rating: 4.3 (3 reviews)

カタログ |

通常単価(税別): 434円～1,727円特別価格

税込単価: 477円～1,900円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～9日目一部当日出荷可能

【特長】・完全ボールによる点接触でワークを確実に固定します。・ツールホルダの止めねじや圧力ピース・スト...

詳細を確認

4.34.3

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

鍋屋バイテック

クランピングスクリュー SCS-F・SCSS-F・SCSS-F-F

通常価格(税別)： 259円 (税込価格：285円)

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

クランピングスクリュー SCS-N・SCS-BR・SCSS-CE

通常価格(税別)： 504円 (税込価格：554円)

通常出荷日：在庫品1日目

未確定：候補が61型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

SCS-R

ねじ部材質：SCM435
ねじ部仕上げ：四三酸化鉄皮膜（黒）
ボール部材質：SUJ2（硬度55-60HRC）

SCSS-R

ねじ部材質：SUSXM7
ボール部材質：SUS440C（硬度55-60HRC）

※上記の商品画像は代表画像です。

規格表

（単位：mm）

型番スティール製	許容荷重（N）	型番ステンレス製	許容荷重（N）	M （並目）	L	D	B	質量（g）
SCS-M3X5-R	2,700	SCSS-M3X5-R	1,620	M3	5.2	1.5	1.5	0.3
SCS-M3X10-R	2,700	SCSS-M3X10-R	1,620	M3	10.2	1.5	1.5	0.6
SCS-M4X6-R	3,500	SCSS-M4X6-R	2,040	M4	6.5	2.5	2	0.4
SCS-M4X10-R	3,500	SCSS-M4X10-R	2,040	M4	10.5	2.5	2	0.7
SCS-M4X16-R	3,500	SCSS-M4X16-R	2,040	M4	16.5	2.5	2	1
SCS-M5X8-R	5,000	SCSS-M5X8-R	3,000	M5	8.6	3	2.5	0.8
SCS-M5X12-R	5,000	SCSS-M5X12-R	3,000	M5	12.6	3	2.5	1.3
SCS-M5X20-R	5,000	SCSS-M5X20-R	3,000	M5	20.6	3	2.5	2.3
SCS-M6X10-R	9,000	SCSS-M6X10-R	4,500	M6	10.8	4	3	1.5
SCS-M6X16-R	9,000	SCSS-M6X16-R	4,500	M6	16.8	4	3	2.5
SCS-M6X20-R	9,000	SCSS-M6X20-R	4,500	M6	20.8	4	3	3.4
SCS-M6X25-R	9,000	SCSS-M6X25-R	4,500	M6	25.8	4	3	4
SCS-M8X10-R	15,000	SCSS-M8X10-R	9,000	M8	11.2	5.5	4	2.5
SCS-M8X12-R	15,000	SCSS-M8X12-R	9,000	M8	13.2	5.5	4	3.2
SCS-M8X20-R	15,000	SCSS-M8X20-R	9,000	M8	21.2	5.5	4	5.7
SCS-M8X25-R	15,000	SCSS-M8X25-R	9,000	M8	26.2	5.5	4	7.7
SCS-M8X30-R	15,000	SCSS-M8X30-R	9,000	M8	31.2	5.5	4	9
SCS-M10X12-R	24,000	SCSS-M10X12-R	14,400	M10	13.7	7	5	5
SCS-M10X16-R	24,000	SCSS-M10X16-R	14,400	M10	17.7	7	5	7
SCS-M10X20-R	24,000	SCSS-M10X20-R	14,400	M10	21.7	7	5	9.5
SCS-M10X25-R	24,000	SCSS-M10X25-R	14,400	M10	26.7	7	5	11
SCS-M10X35-R	24,000	SCSS-M10X35-R	14,400	M10	36.7	7	5	16
SCS-M12X16-R	30,000	SCSS-M12X16-R	18,000	M12	18	8.5	6	10
SCS-M12X20-R	30,000	SCSS-M12X20-R	18,000	M12	22	8.5	6	12.5
SCS-M12X30-R	30,000	SCSS-M12X30-R	18,000	M12	32	8.5	6	20
SCS-M12X40-R	30,000	SCSS-M12X40-R	18,000	M12	42	8.5	6	28
SCS-M16X20-R	73,000	SCSS-M16X20-R	43,800	M16	23.3	12	8	22
SCS-M16X25-R	73,000	SCSS-M16X25-R	43,800	M16	28.3	12	8	28
SCS-M16X35-R	73,000	SCSS-M16X35-R	43,800	M16	38.3	12	8	41
SCS-M16X50-R	73,000	SCSS-M16X50-R	43,800	M16	53.3	12	8	48

（単位：mm）

型番スティール製	許容荷重（N）	型番ステンレス製	許容荷重（N）	M （細目）	L	D	B	質量（g）
SCS-M6F-10-R	9,000	-	-	M6×0.75	10.8	4	3	1.5
SCS-M6F-16-R	9,000	-	-	M6×0.75	16.8	4	3	2.5
SCS-M6F-20-R	9,000	-	-	M6×0.75	20.8	4	3	3.4
SCS-M6F-25-R	9,000	-	-	M6×0.75	25.8	4	3	4
SCS-M8F-12-R	15,000	-	-	M8×1.0	13.2	5.5	4	3.2
SCS-M8F-20-R	15,000	-	-	M8×1.0	21.2	5.5	4	5.7
SCS-M8F-25-R	15,000	-	-	M8×1.0	26.2	5.5	4	7.7
SCS-M8F-30-R	15,000	-	-	M8×1.0	31.2	5.5	4	9
SCS-M10F-16-R	24,000	-	-	M10×1.0	17.7	7	5	7
SCS-M10F-20-R	24,000	-	-	M10×1.0	21.7	7	5	9.5
SCS-M10F-25-R	24,000	-	-	M10×1.0	26.7	7	5	11
SCS-M10F-35-R	24,000	-	-	M10×1.0	36.7	7	5	16
SCS-M12F-20-R	30,000	-	-	M12×1.5	22	8.5	6	12.5
SCS-M12F-30-R	30,000	-	-	M12×1.5	32	8.5	6	20
SCS-M12F-40-R	30,000	-	-	M12×1.5	42	8.5	6	28

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

ねじ径	材質（ねじ部）	材質（先端部）	本体長さ	ねじ山種類	RoHS?	最小発注数量

3	SCM435	SUJ2	5.2	並目	-	1個
3	SCM435	SUJ2	10.2	並目	-	1個
4	SCM435	SUJ2	6.5	並目	-	1個
4	SCM435	SUJ2	10.5	並目	-	1個
4	SCM435	SUJ2	16.5	並目	-	1個
5	SCM435	SUJ2	8.6	並目	-	1個
5	SCM435	SUJ2	20.6	並目	-	1個
6	SCM435	SUJ2	10.8	細目	10	1個
6	SCM435	SUJ2	16.8	細目	10	1個
6	SCM435	SUJ2	20.8	細目	10	1個
6	SCM435	SUJ2	25.8	細目	10	1個
6	SCM435	SUJ2	10.8	並目	-	1個
6	SCM435	SUJ2	16.8	並目	-	1個
6	SCM435	SUJ2	20.8	並目	-	1個
6	SCM435	SUJ2	25.8	並目	-	1個
8	SCM435	SUJ2	13.2	細目	10	1個
8	SCM435	SUJ2	21.2	細目	10	1個
8	SCM435	SUJ2	26.2	細目	10	1個
8	SCM435	SUJ2	31.2	細目	10	1個
8	SCM435	SUJ2	11.2	並目	-	1個
8	SCM435	SUJ2	13.2	並目	-	1個
8	SCM435	SUJ2	21.2	並目	-	1個
8	SCM435	SUJ2	26.2	並目	-	1個
8	SCM435	SUJ2	31.2	並目	-	1個
10	SCM435	SUJ2	17.7	細目	10	1個
10	SCM435	SUJ2	21.7	細目	10	1個
10	SCM435	SUJ2	26.7	細目	10	1個
10	SCM435	SUJ2	36.7	細目	10	1個
10	SCM435	SUJ2	13.7	並目	-	1個
10	SCM435	SUJ2	17.7	並目	-	1個
10	SCM435	SUJ2	21.7	並目	-	1個
10	SCM435	SUJ2	26.7	並目	-	1個
10	SCM435	SUJ2	36.7	並目	-	1個
12	SCM435	SUJ2	22	細目	-	1個
12	SCM435	SUJ2	32	細目	10	1個
12	SCM435	SUJ2	42	細目	10	1個
12	SCM435	SUJ2	32	並目	-	1個
12	SCM435	SUJ2	42	並目	-	1個
16	SCM435	SUJ2	38.3	並目	-	1個
3	SUSXM7	SUS440C	5.2	並目	-	1個
3	SUSXM7	SUS440C	10.2	並目	-	1個
4	SUSXM7	SUS440C	6.5	並目	-	1個
4	SUSXM7	SUS440C	10.5	並目	-	1個
4	SUSXM7	SUS440C	16.5	並目	-	1個
5	SUSXM7	SUS440C	8.6	並目	-	1個
5	SUSXM7	SUS440C	12.6	並目	-	1個
5	SUSXM7	SUS440C	20.6	並目	-	1個
6	SUSXM7	SUS440C	10.8	並目	-	1個
6	SUSXM7	SUS440C	16.8	並目	-	1個
6	SUSXM7	SUS440C	20.8	並目	-	1個
6	SUSXM7	SUS440C	25.8	並目	-	1個
8	SUSXM7	SUS440C	11.2	並目	-	1個
8	SUSXM7	SUS440C	13.2	並目	-	1個
8	SUSXM7	SUS440C	21.2	並目	-	1個
8	SUSXM7	SUS440C	31.2	並目	-	1個
10	SUSXM7	SUS440C	13.7	並目	-	1個
10	SUSXM7	SUS440C	21.7	並目	-	1個
10	SUSXM7	SUS440C	26.7	並目	-	1個
12	SUSXM7	SUS440C	32	並目	-	1個
12	SUSXM7	SUS440C	42	並目	-	1個

通常単価(税別) (税込単価)	通常出荷日

808円 ( 889円 )	在庫品1日目当日出荷可能
735円 ( 809円 )	在庫品1日目当日出荷可能
544円 ( 598円 )	在庫品1日目当日出荷可能
544円 ( 598円 )	在庫品1日目当日出荷可能
495円 ( 545円 )	在庫品1日目当日出荷可能
643円33円 ( 36円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
477円 ( 525円 )	4日目
550円 ( 605円 )	4日目
596円 ( 656円 )	4日目
515円 ( 567円 )	4日目
434円 ( 477円 )	8日目
627円 ( 690円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	9日目
507円 ( 558円 )	3日目
550円 ( 605円 )	4日目
455円 ( 501円 )	4日目
438円 ( 482円 )	4日目
524円 ( 576円 )	4日目
595円 ( 655円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
643円 ( 707円 )	在庫品1日目当日出荷可能
585円 ( 644円 )	在庫品1日目当日出荷可能
596円 ( 656円 )	在庫品1日目当日出荷可能
702円 ( 772円 )	4日目
598円 ( 658円 )	4日目
665円 ( 732円 )	4日目
779円 ( 857円 )	4日目
642円 ( 706円 )	在庫品1日目当日出荷可能
614円429円 ( 472円 )	在庫品1日目当日出荷可能
614円 ( 675円 )	在庫品1日目当日出荷可能
614円96円 ( 106円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	3日目
637円 ( 701円 )	4日目
990円 ( 1,089円 )	4日目
998円 ( 1,098円 )	4日目
725円 ( 798円 )	在庫品1日目当日出荷可能
723円 ( 795円 )	在庫品1日目当日出荷可能
645円305円 ( 336円 )	在庫品1日目当日出荷可能
762円 ( 838円 )	在庫品1日目当日出荷可能
693円 ( 762円 )	3日目
669円 ( 736円 )	3日目
720円 ( 792円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
792円 ( 871円 )	9日目
792円 ( 871円 )	在庫品1日目当日出荷可能
792円 ( 871円 )	在庫品1日目当日出荷可能
733円 ( 806円 )	在庫品1日目当日出荷可能
733円 ( 806円 )	在庫品1日目当日出荷可能
733円513円 ( 564円 )	在庫品1日目当日出荷可能
733円 ( 806円 )	在庫品1日目当日出荷可能
779円 ( 857円 )	在庫品1日目当日出荷可能
779円198円 ( 218円 )	在庫品1日目当日出荷可能
779円 ( 857円 )	在庫品1日目当日出荷可能
779円 ( 857円 )	在庫品1日目当日出荷可能
707円494円 ( 543円 )	在庫品1日目当日出荷可能
707円 ( 778円 )	在庫品1日目当日出荷可能
707円 ( 778円 )	在庫品1日目当日出荷可能
958円670円 ( 737円 )	在庫品1日目当日出荷可能
871円609円 ( 670円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・完全ボールによる点接触でワークを確実に固定します。
・ツールホルダの止めねじや圧力ピース・ストッパなどに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

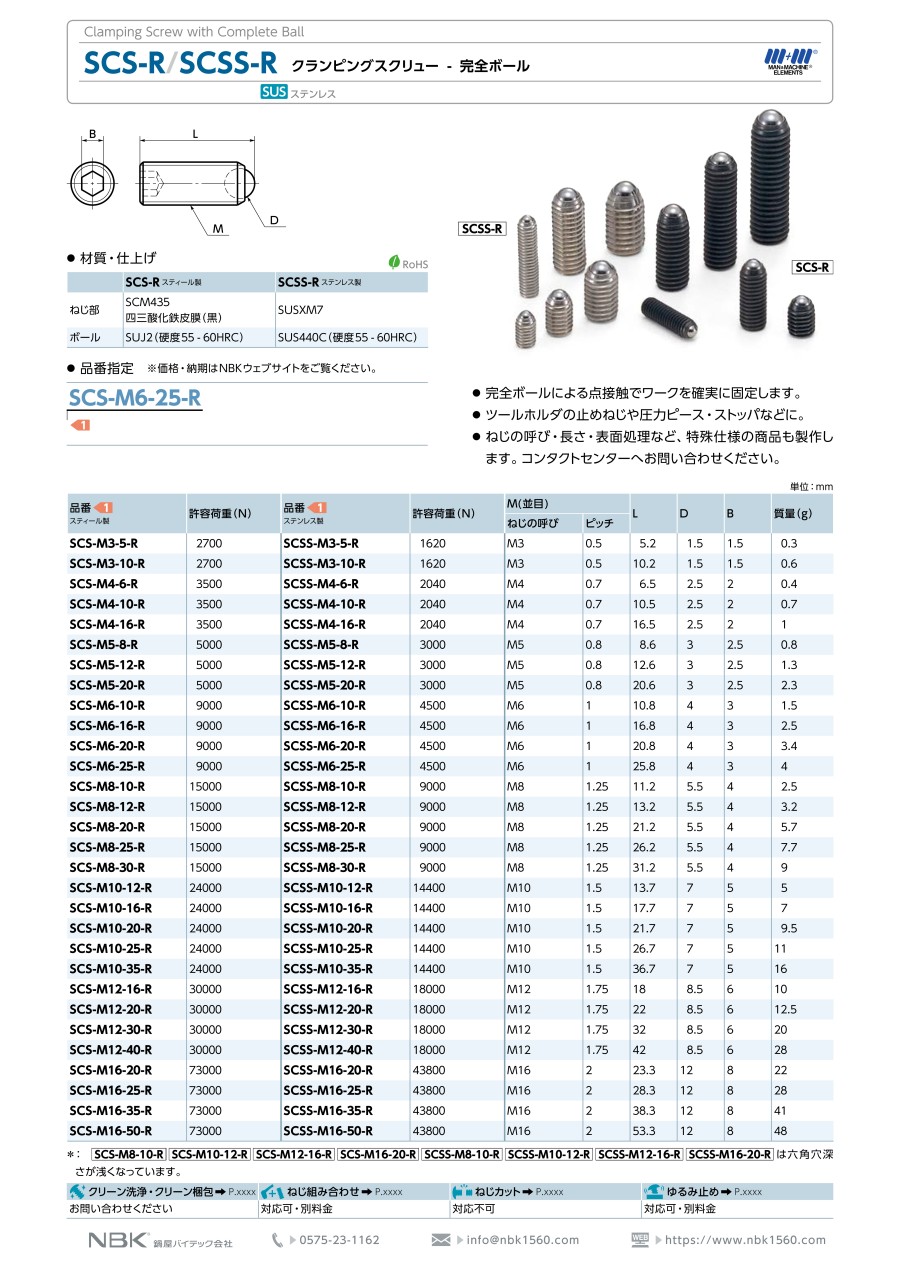

カタログ
