インデックスプランジャ PXX
- 通常単価(税別)
- 1,807円～10,586円
- 税込単価
- 1,988円～11,645円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
一般的なインデックスプランジャ。 【特長】 ・割り出し・位置決めピン。 ・ピンは焼入れ済み。 ・耐摩耗...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【PXXSタイプ】 ピン径の公差(B)を、製造上の都合により、変更致します。
変更前 公差(B)-0.02/-0.04
変更後 公差(B)-0.02/-0.08 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が40型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ノブつき・ロックナットなし
ノブつき・ロックナットつき
ノブなし・ロックナットなし
ノブなし・ロックナットつき

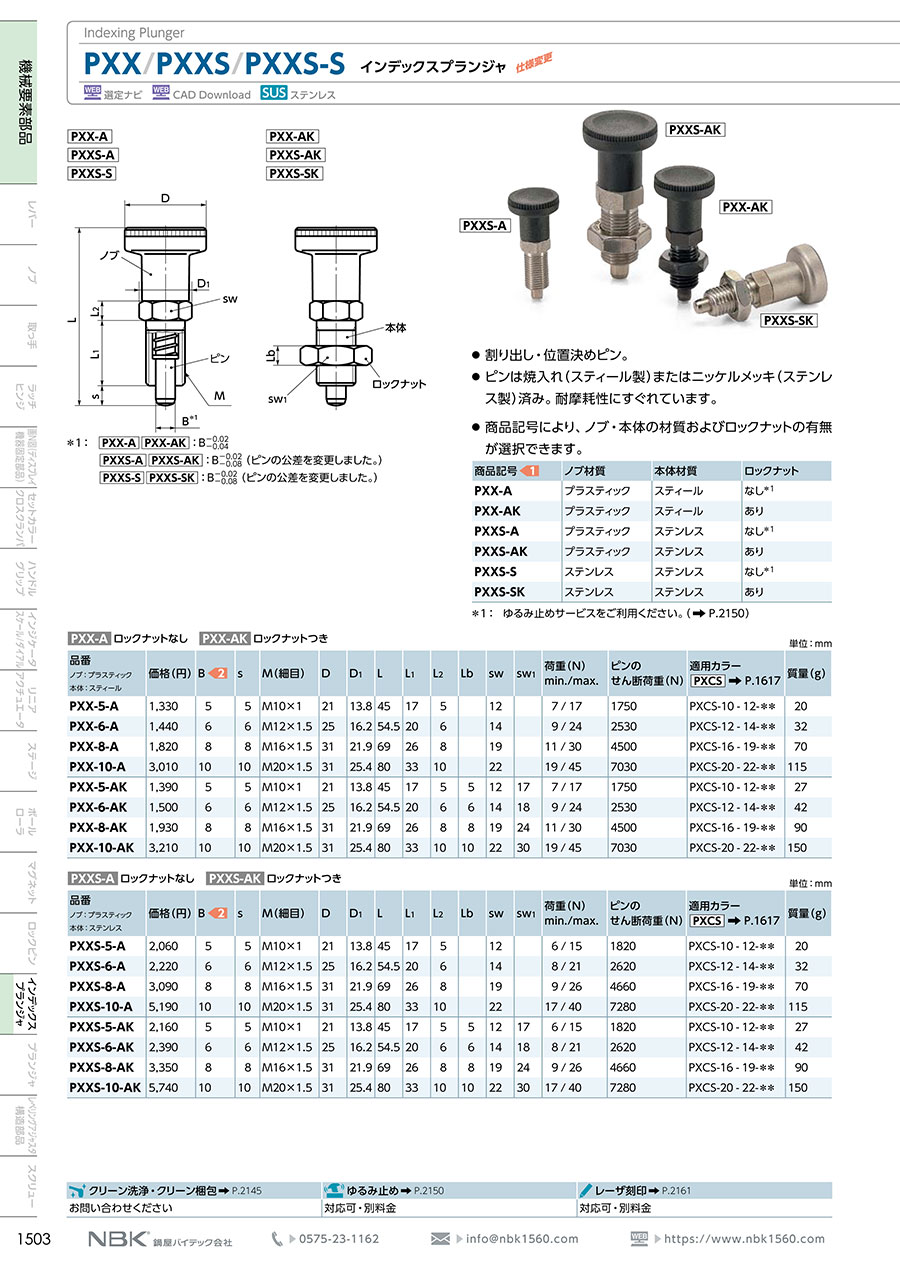

PXX/PXXS/PXXS-Sインデックスプランジャの特長
商品画像（PXX-A/PXXS-AK/PXX-S/PXXS-SK）
寸法
寸法図（PXX-A/PXXS-A/PXXS-S）
寸法図（PXX-AK/PXXS-AK/PXXS-SK）
PXX-A（ロックナットなし）/PXX-AK（ロックナット付き）
単位:mm
| 品番 ノブ：プラスティック 本体：スティール | B | s | M（細目） | D | D1 | L | L1 | L2 | Lb | sw | sw1 | 荷重（N） min./max. | ピンの せん断荷重（N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXX-5-A | 5 | 5 | M10×1 | 21 | 13.8 | 45 | 17 | 5 | 12 | 7 / 17 | 1750 | 20 | ||
| PXX-6-A | 6 | 6 | M12×1.5 | 25 | 16.2 | 54.5 | 20 | 6 | 14 | 9 / 24 | 2530 | 32 | ||
| PXX-8-A | 8 | 8 | M16×1.5 | 31 | 21.9 | 69 | 26 | 8 | 19 | 11 / 30 | 4500 | 70 | ||
| PXX-10-A | 10 | 10 | M20×1.5 | 31 | 25.4 | 80 | 33 | 10 | 22 | 19 / 45 | 7030 | 115 | ||
| PXX-5-AK | 5 | 5 | M10×1 | 21 | 13.8 | 45 | 17 | 5 | 5 | 12 | 17 | 7 / 17 | 1750 | 27 |
| PXX-6-AK | 6 | 6 | M12×1.5 | 25 | 16.2 | 54.5 | 20 | 6 | 6 | 14 | 18 | 9 / 24 | 2530 | 42 |
| PXX-8-AK | 8 | 8 | M16×1.5 | 31 | 21.9 | 69 | 26 | 8 | 8 | 19 | 24 | 11 / 30 | 4500 | 90 |
| PXX-10-AK | 10 | 10 | M20×1.5 | 31 | 25.4 | 80 | 33 | 10 | 10 | 22 | 30 | 19 / 45 | 7030 | 150 |
- ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
ノブ・本体の材質およびロックナットの有無
| 商品記号 | ノブ材質 | 本体材質 | ロックナット |
|---|---|---|---|
| PXX-A | プラスティック | スティール | なし |
| PXX-AK | プラスティック | スティール | あり |
| PXXS-A | プラスティック | ステンレス | なし |
| PXXS-AK | プラスティック | ステンレス | あり |
| PXXS-S | ステンレス | ステンレス | なし |
| PXXS-SK | ステンレス | ステンレス | あり |
材質・仕上げ
| PXX-A | PXX-AK | PXXS-A | PXXS-AK | PXXS-S | PXXS-SK | |
|---|---|---|---|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | SUS303 | SUS303 |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | SUS303 | SUS303 | SUS303 | SUS303 |
| ピン | S45C（硬度50 - 60HRC） | S45C（硬度50 - 60HRC） | SUS303 ニッケルメッキ | SUS303 ニッケルメッキ | SUS303 ニッケルメッキ | SUS303 ニッケルメッキ |
| スプリング | SWPB | SWPB | SUS301 | SUS301 | SUS301 | SUS301 |
| ロックナット | S45C 四三酸化鉄皮膜（黒） | SUS303 | SUS303 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,885円 ( 2,074円 ) | 3日目 |
1,878円 ( 2,066円 ) | 在庫品1日目当日出荷可能 |
1,807円 ( 1,988円 ) | 4日目 |
1,874円 ( 2,061円 ) | 4日目 |
1,989円 ( 2,188円 ) | 4日目 |
2,084円 ( 2,292円 ) | 在庫品1日目当日出荷可能 |
1,951円 ( 2,146円 ) | 4日目 |
1,984円 ( 2,182円 ) | 4日目 |
2,536円 ( 2,790円 ) | 4日目 |
2,651円 ( 2,916円 ) | 在庫品1日目当日出荷可能 |
2,338円 ( 2,572円 ) | 4日目 |
2,430円 ( 2,673円 ) | 在庫品1日目当日出荷可能 |
4,182円 ( 4,600円 ) | 4日目 |
4,676円 ( 5,144円 ) | 4日目 |
4,144円 ( 4,558円 ) | 4日目 |
4,216円 ( 4,638円 ) | 3日目 |
2,885円 ( 3,174円 ) | 3日目 |
3,446円 ( 3,791円 ) | 在庫品1日目当日出荷可能 |
2,481円 ( 2,729円 ) | 4日目 |
2,839円 ( 3,123円 ) | 4日目 |
4,073円 ( 4,480円 ) | 4日目 |
4,192円 ( 4,611円 ) | 在庫品1日目当日出荷可能 |
3,081円 ( 3,389円 ) | 4日目 |
3,975円 ( 4,373円 ) | 3日目 |
2,644円 ( 2,908円 ) | 4日目 |
3,333円 ( 3,666円 ) | 4日目 |
4,837円 ( 5,321円 ) | 4日目 |
5,058円 ( 5,564円 ) | 4日目 |
4,287円 ( 4,716円 ) | 4日目 |
5,088円 ( 5,597円 ) | 3日目 |
3,636円 ( 4,000円 ) | 4日目 |
4,211円 ( 4,632円 ) | 4日目 |
6,395円 ( 7,035円 ) | 4日目 |
6,958円 ( 7,654円 ) | 4日目 |
7,201円 ( 7,921円 ) | 4日目 |
7,755円 ( 8,531円 ) | 3日目 |
7,259円 ( 7,985円 ) | 4日目 |
8,070円 ( 8,877円 ) | 4日目 |
10,003円 ( 11,003円 ) | 4日目 |
10,586円 ( 11,645円 ) | 4日目 |
詳細情報
基本情報
一般的なインデックスプランジャ。
【特長】
・割り出し・位置決めピン。
・ピンは焼入れ済み。
・耐摩耗性にすぐれています。
・ロックナットの有無が選択できます。
【用途】
・ワークの位置決めに。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【PXXSタイプ】 ピン径の公差(B)を、製造上の都合により、変更致します。
変更前 公差(B)-0.02/-0.04
変更後 公差(B)-0.02/-0.08 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
インデックスプランジャ PXXのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q特殊品の対応は可能ですか。
A
可能です。ご希望のサイズ、荷重、材質をご連絡ください
