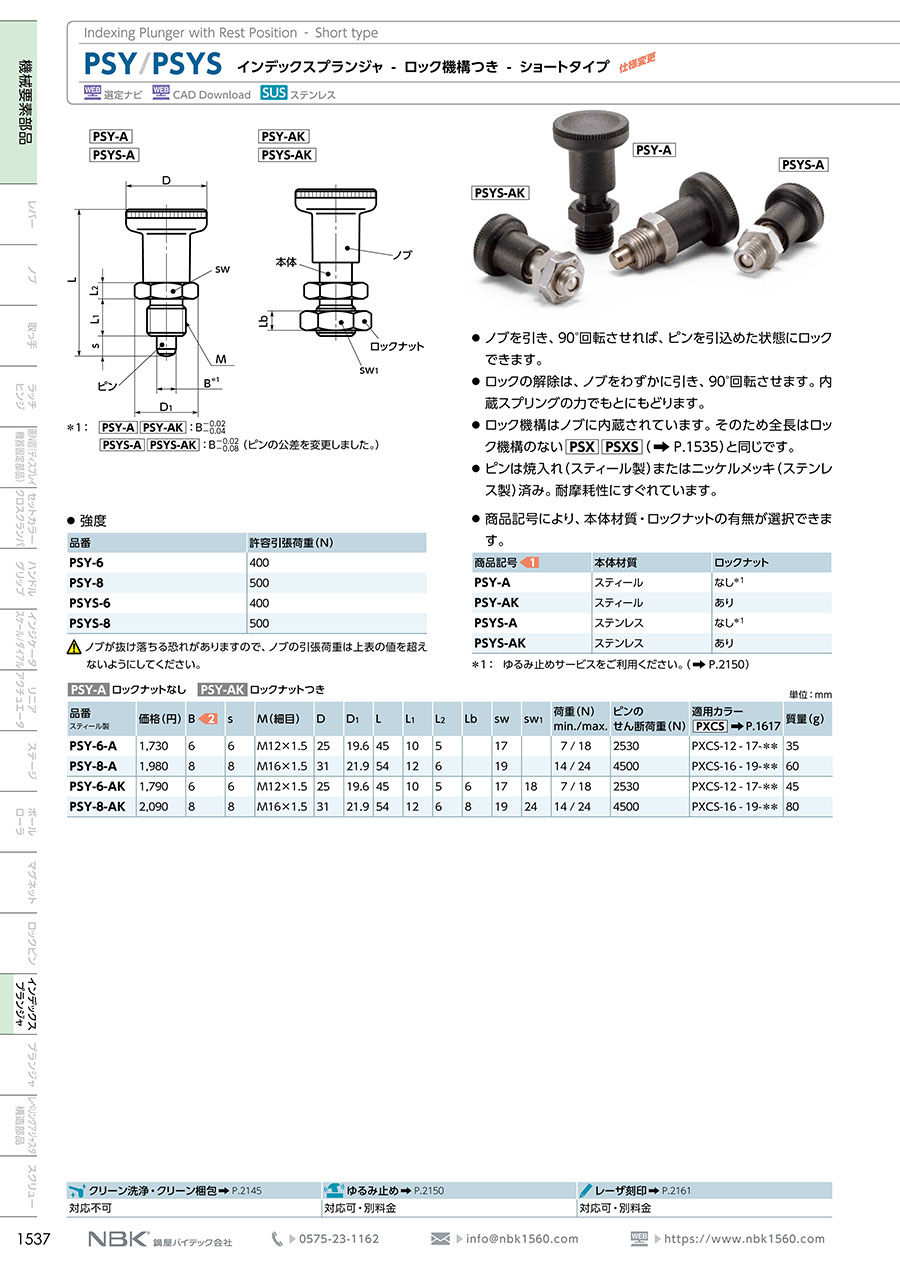

インデックスプランジャ PSY／PSYS
- 通常単価(税別)
- 2,499円～5,997円
- 税込単価
- 2,749円～6,597円
インデックスプランジャのロック機構付きショートタイプです。【特長】・薄いフレームなどに直接取付けが可能...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【PSYSタイプ】 ピン径の公差(B)を、製造上の都合により、変更致します。
変更前 公差(B)-0.02/-0.04
変更後 公差(B)-0.02/-0.08
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ロックナットなし
ロックナットつき
PSY/PSYS インデックスプランジャのロック機構付きショートタイプの特長
商品画像（PSYS-AK/PSY-A/PSYS-A）
寸法
寸法図（PSY-A/PSYS-A）
寸法図（PSY-AK/PSYS-AK）
PSY-A（ロックナットなし）/PSY-AK（ロックナット付き）
単位:mm
| 品番 スティール製 | B | s | M(細目) | D | D1 | L | L1 | L2 | Lb | sw | sw1 | 荷重(N) min./max. | ピンの せん断荷重（N） | 質量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSY-6-A | 6 | 6 | M12×1.5 | 25 | 19.6 | 45 | 10 | 5 | 17 | 7/18 | 2530 | 35 | ||
| PSY-8-A | 8 | 8 | M16×1.5 | 31 | 21.9 | 54 | 12 | 6 | 19 | 14/24 | 4500 | 60 | ||
| PSY-6-AK | 6 | 6 | M12×1.5 | 25 | 19.6 | 45 | 10 | 5 | 6 | 17 | 18 | 7/18 | 2530 | 45 |
| PSY-8-AK | 8 | 8 | M16×1.5 | 31 | 21.9 | 54 | 12 | 6 | 8 | 19 | 24 | 14/24 | 4500 | 80 |
PSYS-A（ロックナットなし）/PSYS-AK（ロックナット付き）
単位:mm
| 品番 スティール製 | B | s | M(細目) | D | D1 | L | L1 | L2 | Lb | sw | sw1 | 荷重(N) min./max. | ピンの せん断荷重（N） | 質量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSYS-6-A | 6 | 6 | M12×1.5 | 25 | 19.6 | 45 | 10 | 5 | 17 | 7/18 | 2620 | 35 | ||
| PSYS-8-A | 8 | 8 | M16×1.5 | 31 | 21.9 | 54 | 12 | 6 | 19 | 14/24 | 4660 | 60 | ||
| PSYS-6-AK | 6 | 6 | M12×1.5 | 25 | 19.6 | 45 | 10 | 5 | 6 | 17 | 18 | 7/18 | 2620 | 45 |
| PSYS-8-AK | 8 | 8 | M16×1.5 | 31 | 21.9 | 54 | 12 | 6 | 8 | 19 | 24 | 14/24 | 4660 | 80 |
強度
| 品番 | 許容引張荷重（N） |
|---|---|
| PSY-6 | 400 |
| PSY-8 | 500 |
| PSYS-6 | 400 |
| PSYS-8 | 500 |
ノブが抜け落ちる恐れがありますので、ノブの引張荷重は上表の値を超えないようにしてください。
本体の材質およびロックナットの有無
| 商品記号 | 本体材質 | ロックナット |
|---|---|---|
| PSY-A | スティール | なし |
| PSY-AK | スティール | あり |
| PSYS-A | ステンレス | なし |
| PSYS-AK | ステンレス | あり |
材質・仕上げ
| PSY-A | PSY-AK | PSYS-A | PSYS-AK | |
|---|---|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | SUS303 | SUS303 |
| ピン | S45C（硬度50 - 60HRC） | S45C（硬度50 - 60HRC） | SUS303 ニッケルメッキ | SUS303 ニッケルメッキ |
| スプリング | SWPB | SWPB | SUS301 | SUS301 |
| ロックナット | S45C 四三酸化鉄皮膜（黒） | SUS303 |
取りつけ方法
取りつけ方法
安定した取りつけのため、取りつけ部の厚さXに応じて上記の方法で固定してください。詳細情報
基本情報
インデックスプランジャのロック機構付きショートタイプです。
【特長】
・薄いフレームなどに直接取付けが可能なショートタイプです。
・ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。
・ロックの解除は、ノブをわずかに引き、90°回転させます。
・内蔵スプリングの力でもとにもどります。
・ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。
・耐摩耗性にすぐれています。
・商品記号により、本体材質・ロックナットの有無が選択できます。
【用途】
・ワークの位置決め用途に。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【PSYSタイプ】 ピン径の公差(B)を、製造上の都合により、変更致します。
変更前 公差(B)-0.02/-0.04
変更後 公差(B)-0.02/-0.08
