【PSXSタイプ】　ピン径の公差(B)を、製造上の都合により、変更致します。
変更前公差(B)-0.02/-0.04
変更後公差(B)-0.02/-0.08

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報

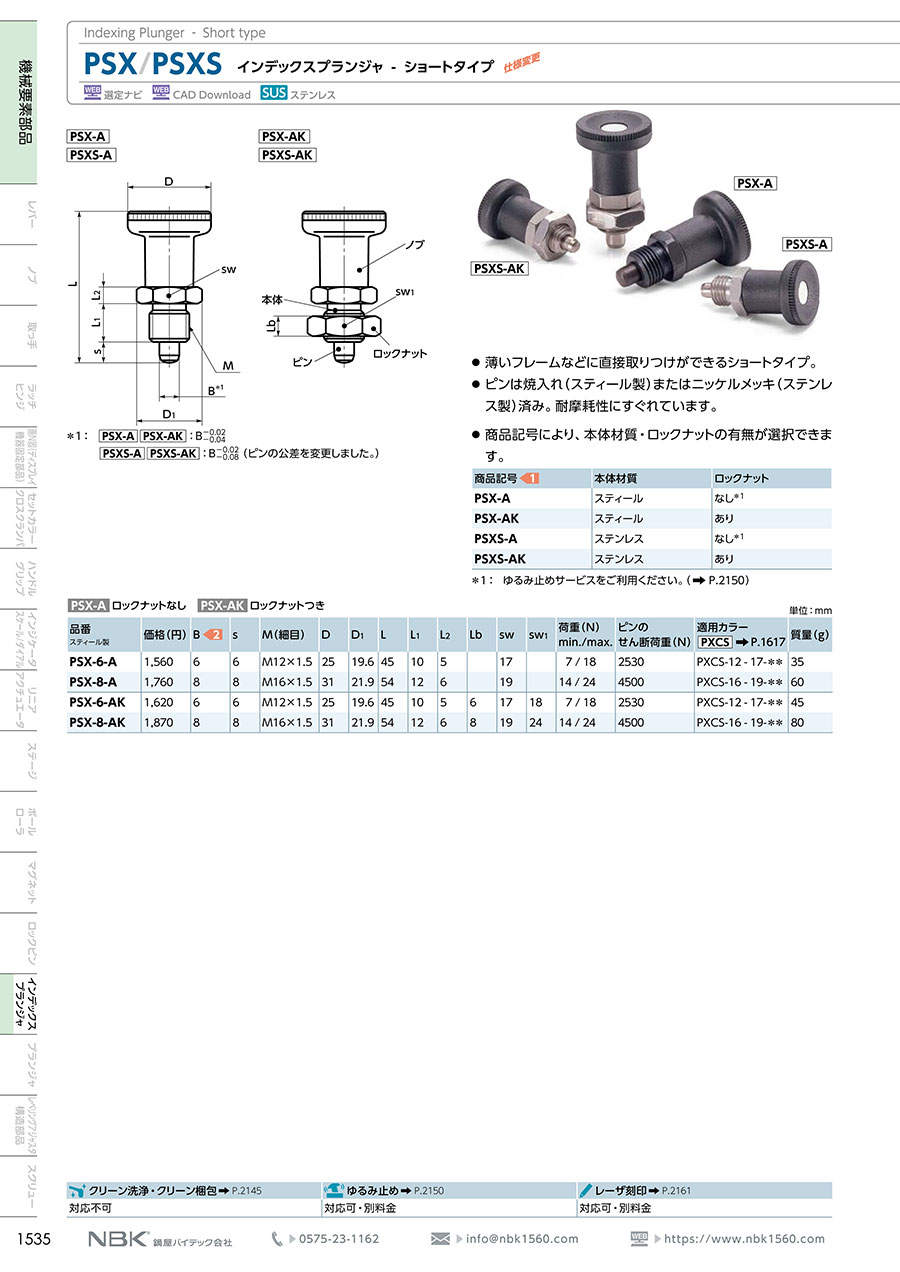

カタログ

商品情報

外形図

PSX-A/PSXS-A

PSX-AK/PSXS-AK

*1：ピンの公差を変更しました。
PSX-A／PSX-AK：B（－0.02～－0.04）
PSXS-A／PSXS-AK：B（－0.02～－0.08）

製品仕様

強度

型番	許容引張荷重（N）
PSX-6	400
PSX-8	500
PSXS-6	400
PSXS-8	500

ノブが抜け落ちる恐れがありますので、ノブの引張荷重は上表の値を超えないようにしてください。

材質・仕上げ

商品記号	PSX-A	PSX-AK	PSXS-A	PSXS-AK
ノブ	ナイロン6（つや消し黒）	ナイロン6（つや消し黒）	ナイロン6（つや消し黒）	ナイロン6（つや消し黒）
本体	SUM22L 四三酸化鉄皮膜（黒）	SUM22L 四三酸化鉄皮膜（黒）	SUS303	SUS303
ピン	S45C（硬度50 - 60HRC）	S45C（硬度50 - 60HRC）	SUS303 ニッケルメッキ	SUS303 ニッケルメッキ
スプリング	SWPB	SWPB	SUS301	SUS301
ロックナット	-	S45C 四三酸化鉄皮膜（黒）	-	SUS303

規格表

PSX-A：ロックナットなし、PSX-AK：ロックナットつき

単位:mm

型番スティール製	B	s	M（細目）	D	D₁	L	L₁	L₂	Lb	sw	sw1	荷重（N） min./max.	ピンのせん断荷重（N）	質量（g）
PSX-6-A	6	6	M12×1.5	25	19.6	45	10	5	-	17	-	7/18	2530	35
PSX-8-A	8	8	M16×1.5	31	21.9	54	12	6	-	19	-	14/24	4500	60
PSX-6-AK	6	6	M12×1.5	25	19.6	45	10	5	6	17	18	7/18	2530	45
PSX-8-AK	8	8	M16×1.5	31	21.9	54	12	6	8	19	24	14/24	4500	80

PSXS-A：ロックナットなし、PSXS-AK：ロックナットつき

単位:mm

型番ステンレス製	B	s	M（細目）	D	D₁	L	L₁	L₂	Lb	sw	sw1	荷重（N） min./max.	ピンのせん断荷重（N）	質量（g）
PSXS-6-A	6	6	M12×1.5	25	19.6	45	10	5	-	17	-	7/18	2620	35
PSXS-8-A	8	8	M16×1.5	31	21.9	54	12	6	-	19	-	14/24	4660	60
PSXS-6-AK	6	6	M12×1.5	25	19.6	45	10	5	6	17	18	7/18	2620	45
PSXS-8-AK	8	8	M16×1.5	31	21.9	54	12	6	8	19	24	14/24	4660	80

使用例

取りつけ方法

安定した取りつけのため、取りつけ部の厚さXに応じて以下の方法で固定してください。

商品特長詳細

ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。耐摩耗性にすぐれています。

選定サポート情報

注文例

（1）商品記号（2）B

商品記号により、本体材質・ロックナットの有無が選択できます。

商品記号	本体材質	ロックナット
PSX-A	スティール	なし
PSX-AK	スティール	あり
PSXS-A	ステンレス	なし
PSXS-AK	ステンレス	あり

型番リスト

表示件数

型番

外径

(mm)

先端部外径

(mm)

ストローク

(mm)

本体材質

ピン材質

本体表面処理

長さ L

(mm)

先端表面処理

先端熱処理

ロックナット

最小発注数量

12	6	6	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	45	なし	焼入	なし	1個
12	6	6	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	45	なし	焼入	あり	1個
16	8	8	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	54	なし	焼入	なし	1個
16	8	8	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	54	なし	焼入	あり	1個
12	6	6	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	45	ニッケルメッキ	なし	なし	1個
12	6	6	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	45	ニッケルメッキ	なし	あり	1個
16	8	8	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	54	ニッケルメッキ	なし	なし	1個
16	8	8	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	54	ニッケルメッキ	なし	あり	1個

通常単価(税別) (税込単価)	通常出荷日

1,638円 ( 1,802円 )	3日目
1,923円 ( 2,115円 )	3日目
2,012円 ( 2,213円 )	在庫品1日目当日出荷可能
2,297円 ( 2,527円 )	4日目
3,362円 ( 3,698円 )	4日目
3,097円 ( 3,407円 )	4日目
3,797円 ( 4,177円 )	4日目
4,140円 ( 4,554円 )	4日目

詳細情報

基本情報

基本情報

PSX/PSXSインデックスプランジャのショートタイプ。
【特長】
・薄いフレームなどに直接取付けが可能なショートタイプ。
【用途】
・ワークの位置決め用途

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【PSXSタイプ】　ピン径の公差(B)を、製造上の都合により、変更致します。
変更前公差(B)-0.02/-0.04
変更後公差(B)-0.02/-0.08

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
インデックスプランジャ PDX
鍋屋バイテック社製の類似のインデックスプランジャです。
鍋屋バイテック
インデックスプランジャ PLX
鍋屋バイテック社製の類似のインデックスプランジャです。
鍋屋バイテック
インデックスプランジャ PXZ
鍋屋バイテック社製の類似のインデックスプランジャです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インデックスプランジャ PSXのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q取付け方法について教えて下さい

カタログおよびホームページに取付け方法の記載があります
